80
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Предохранители
Невозможность запуска двигателя, а также иные
неполадки в электрической системе, могут ука-
зывать на выход из строя плавкого предохрани-
теля. Выявите и устраните короткое замыкание
цепей, которое привело к выходу из строя пре-
дохранителя.

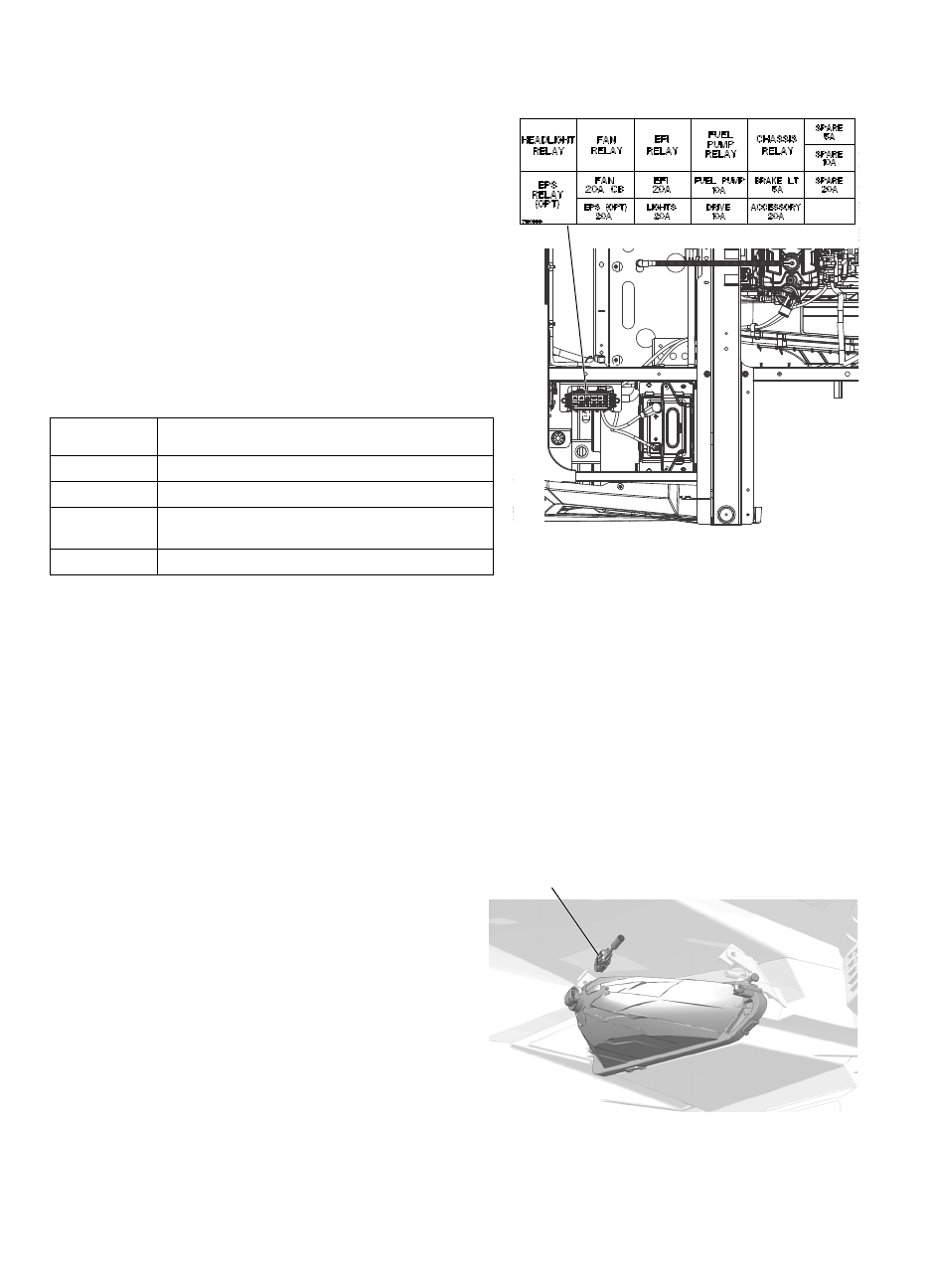

Монтажный блок расположен в электрическом
отделении под левым задним сиденьем. Запа-
сные предохранители поставляются в монтаж-
ном блоке.
Обратитесь к дилеру за диагностикой замыка-
ния, которое привело к выходу из строя предо-
хранителя или реле.
Фары
Плохая работа приборов освещения может привести к недостаточной видимости при
движении. Стекла задних фонарей и фары обычно быстро загрязняются. Регулярно
мойте стекла приборов освещения. Не используйте это транспортное средство в ноч-
ное время или в условиях ограниченного освещения, пока не замените фары. Убеди-
тесь, что фары правильно отрегулированы.
Не касайтесь колб галогенных ламп голыми руками. Жир с рук оставит след на лампе,
приводит к уменьшению срока ее службы.
Замена ламп фар
1. Доступ к проводке передних фар осу-
ществляется из-под передних колесных
арок.
ПРЕДОСТЕРЕЖЕНИЕ!
Нагретые детали могут
вызвать ожоги. Дайте лампе остыть перед обслу-
живанием.
2. Отсоедините лампу от проводки. Тяните
за коннектор, а не за проводку.
3. Поверните лампу против часовой
стрелки, чтобы снять.
4. Установите новую лампу.
Подсказка:
Убедитесь, что выступ на лампе пра-
вильно расположен в корпусе.
5. Установите проводку обратно.
Номинал
Цепь
5A
Стоп-сигнал
10A
Система привода, топливный насос
20A
Электроусилитель руля EFI (при наличии),
освещение, аксессуары
20А
Вентилятор двигателя
Коннектор
