73
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Вариатор (PVT)
Просушка вариатора
Вода случайно может попасть внутрь вариатора. Перед началом движения воду необ-
ходимо удалить.
1. Расположите технику на ровной поверхно-
сти.
2. Открутите сливную пробку на наружном
кожухе вариатора. Полностью слейте воду.
Установите сливную пробку.
3. Включите парковочную передачу.
4. Запустите двигатель.
5. В течение 10-15 секунд несколько раз
нажмите и отпустите рычаг акселератора,
чтобы просушить ремень и шкивы вариа-
тора. Не держите дроссель полностью
открытым более 5 секунд.
6. Сбросьте обороты до холостых. Включите тормоз. Включите понижающую пере-
дачу.
7. Убедитесь в отсутствии проскальзывания ремня. Если ремень проскальзывает, еще
раз просушите процедуру просушки.
8. Как можно скорее обратитесь к дилеру POLARIS для ремонта и технического
обслуживания.
Затопление мотовездехода (снегоболотохода)
ПРИМЕЧАНИЕ:
Если вовремя не принять необходимые меры, то транспортное средство после
пребывания в воде может очень сильно пострадать. Немедленно доставьте транспор-
тное средство дилеру. Не запускайте двигатель.
Если по каким-то причинам приходится запустить двигатель, прежде чем машина
будет осмотрена дилером, придерживайтесь следующего порядка действий.
1. Выведите транспортное средство на сухую землю (в крайнем случае - можно
остаться в воде, но так, чтобы она не была выше подножек).
2. Проверьте воздухозаборник на наличие воды. Замените фильтрующий элемент,
если в него попала вода.
3. Снимите свечи зажигания свечным ключом. Проверните коленчатый вал несколько
раз электростартером.
4. Просушите свечи зажигания и поставьте их на место.
5. Попытайтесь запустить двигатель. Если двигатель не запускается, еще раз и более
тщательно просушите все намокшие детали.
6. Независимо от того, заработал двигатель или нет, как можно скорее покажите
пострадавший мотовездеход (снегоболотоход) авторизованному дилеру Polaris.
7. Процедура удаления воды из вариатора (PVT) описана на стр. 73.

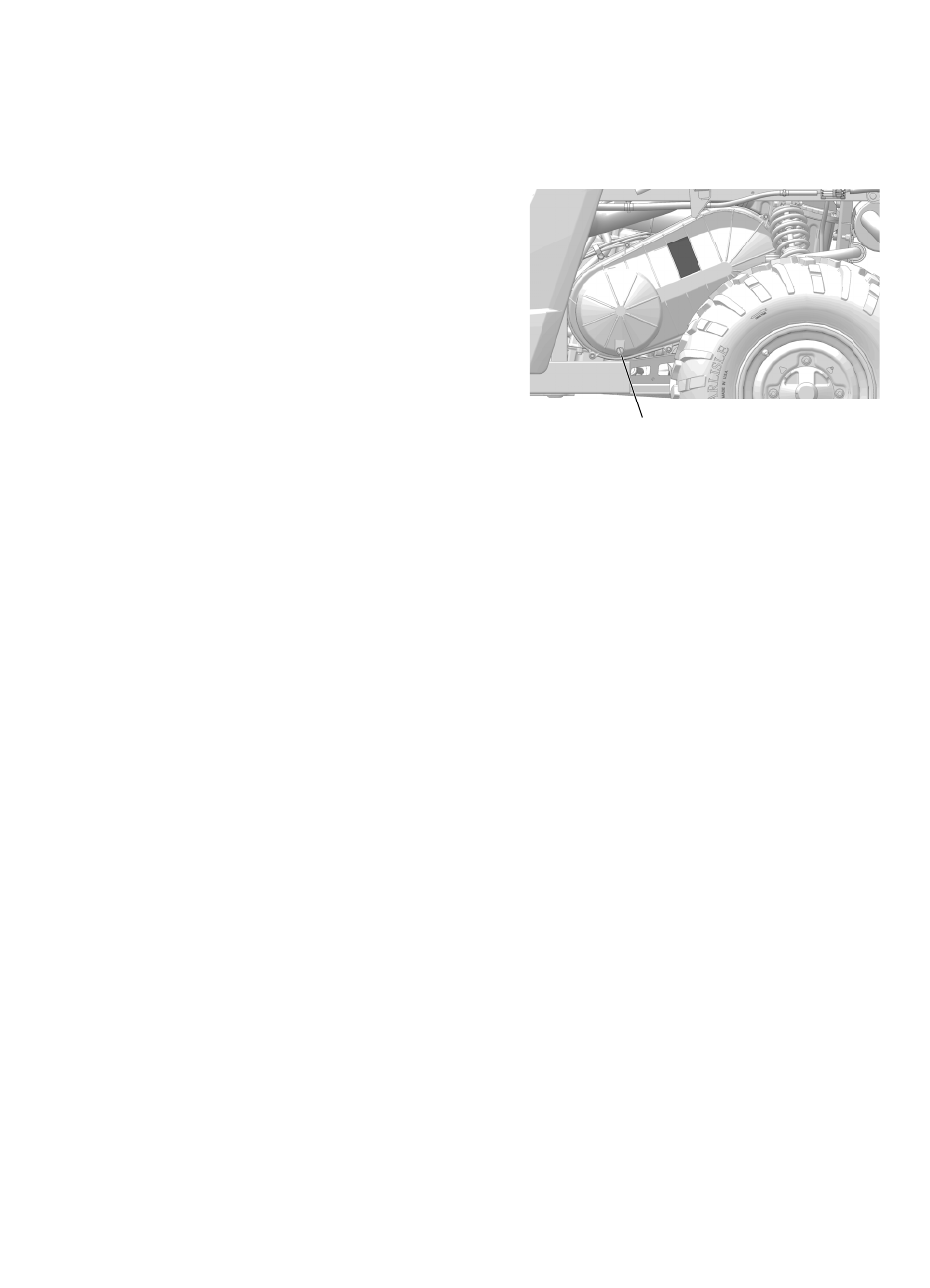

Сливная пробка
