ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Трансмиссия
Спецификации элементов трансмиссии
Трансмиссия (Главная коробка передач)
Выполняйте периодическое техническое обслуживание в соответствии с интервалами, указан-
ными в таблице регламента технического обслуживания, начинающейся на стр. 59. Поддержи-
вайте уровень масла по кромку заливного отверстия.
За информацией по рекомендованному маслу и спецификациями, обратитесь к таблице специ-
фикации элементов трансмиссии. На стр. 92 указаны каталожные номера продуктов POLARIS.
Проверка уровня жидкости
Заливная пробка расположена на задней части редук-
тора. Поддерживайте уровень масла по кромку залив-
ного отверстия.
1. Расположите технику на ровной поверхности.
2. Снимите заливную пробку.
3. Проверьте уровень жидкости.
4. Долейте масло по кромку заливного отверстия. Не
переливайте.
5. Установите заливную пробку. Затяните в соответст-
вии со спецификацией.
Замена жидкости
Для поддержания гарантии на транспортное средство
замену масла в коробке передач должен производить
дилер. Сливная пробка расположена на дне коробки
передач. В защите днища предусмотрено специальное
отверстие для доступа к сливной пробке.
1. Снимите заливную пробку.
2. Расположите емкость для использованного масла под
сливной пробкой.
3. Снимите сливную пробку. Полностью слейте масло.
4. Очистите и установите сливную пробку. Затяните в
соответствие со спецификацией.
5. Долейте масло по кромку заливного отверстия. Не пере-
ливайте.
6. Установите заливную пробку. Затяните в соответствии со спецификацией.
7. Проверьте отсутствие утечек. Правильно утилизируйте слитое масло.
Трансмиссия
Масло
Емкость
Затяжка
заливной
пробки
Затяжка
сливной
пробки
Главная КПП (570)
(Трансмиссия)
AGL Gearcase
Lubricant и
Transmission Fluid
1200 мл
14-19 Нм
14-19 Нм
Главная КПП ETX
(Трансмиссия)
1300 мл
14-19 Нм
14-19 Нм
Передний редуктор
Жидкость Demand
drive
275 мл
11-13.6 Нм
15 Нм

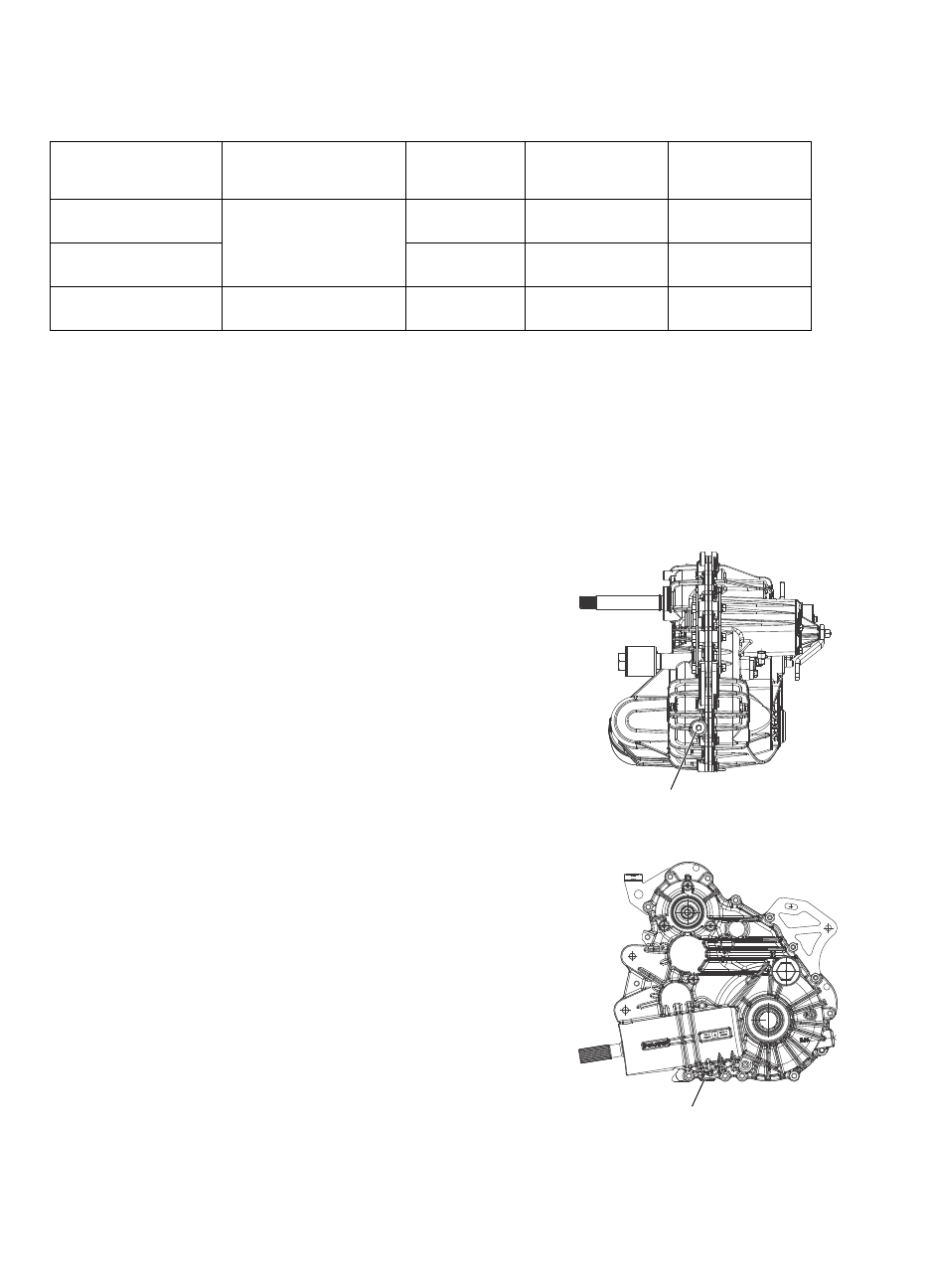

Заливная пробка
Вид сзади
Вид сзади слева
транспортного
Сливная пробка
Содержание
