65
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Моторное масло (ETX)
Замена масла и фильтра
3. Очистите область вокруг сливной пробки.
ПРЕДОСТЕРЕЖЕНИЕ!
Горячее масло может вызвать
ожоги. Не допускайте контакт с горячим маслом.
4. Установите емкость для сбора масла под
масляную пробку.
5. Полностью слейте масло.
6. Установите новое уплотнение.
Подсказка:
Уплотняющие поверхности сливной пробки
и коробки передач должны быть чистыми, без зади-
ров, вмятин или царапин.
7. Установите сливную пробку. Затяните момен-
том 14.5-17.5 Нм.
8. Используя чистую сухую ткань, очистите
крышку фильтра на картере двигателя.
9. Поместите обычные полотенца под крышку
фильтра, чтобы на нее попадали капли масла.
Для доступа к масляному фильтру снимите
крепежные болты крышки и саму крышку.
10. Снимите масляный фильтр и пружину, сохра-
нив пружину для последующей переуста-
новки.
11. Используя сухую чистую ткань, очистите
поверхность картера двигателя.
12. Смажьте уплотнительное кольцо нового филь-
тра свежим маслом. Проверьте кольцо. Установите уплотнительное кольцо на
крышку фильтра.
13. Установите обратно пружину фильтра, затем установите новый фильтр.
14. Установите обратно крышку масляного фильтра и кольцо. Затяните болты момен-
том 10 Нм.
15. Залейте в картер 1.65 л рекомендованного масла.
16. Установите обратно крышку верхней заливной горловины (если она была снята) и
закрутите масляный щуп.
17. Убедитесь, что парковочная передача включена. Включите тормоз.
18. Запустите двигатель. Дайте ему поработать 2 минуты на холостых оборотах.
19. Выключите двигатель. Проверьте отсутствие утечек.
20. Проверьте уровень масла с помощью щупа. Долейте при необходимости.
21. Правильно утилизируйте использованное масло и фильтр.

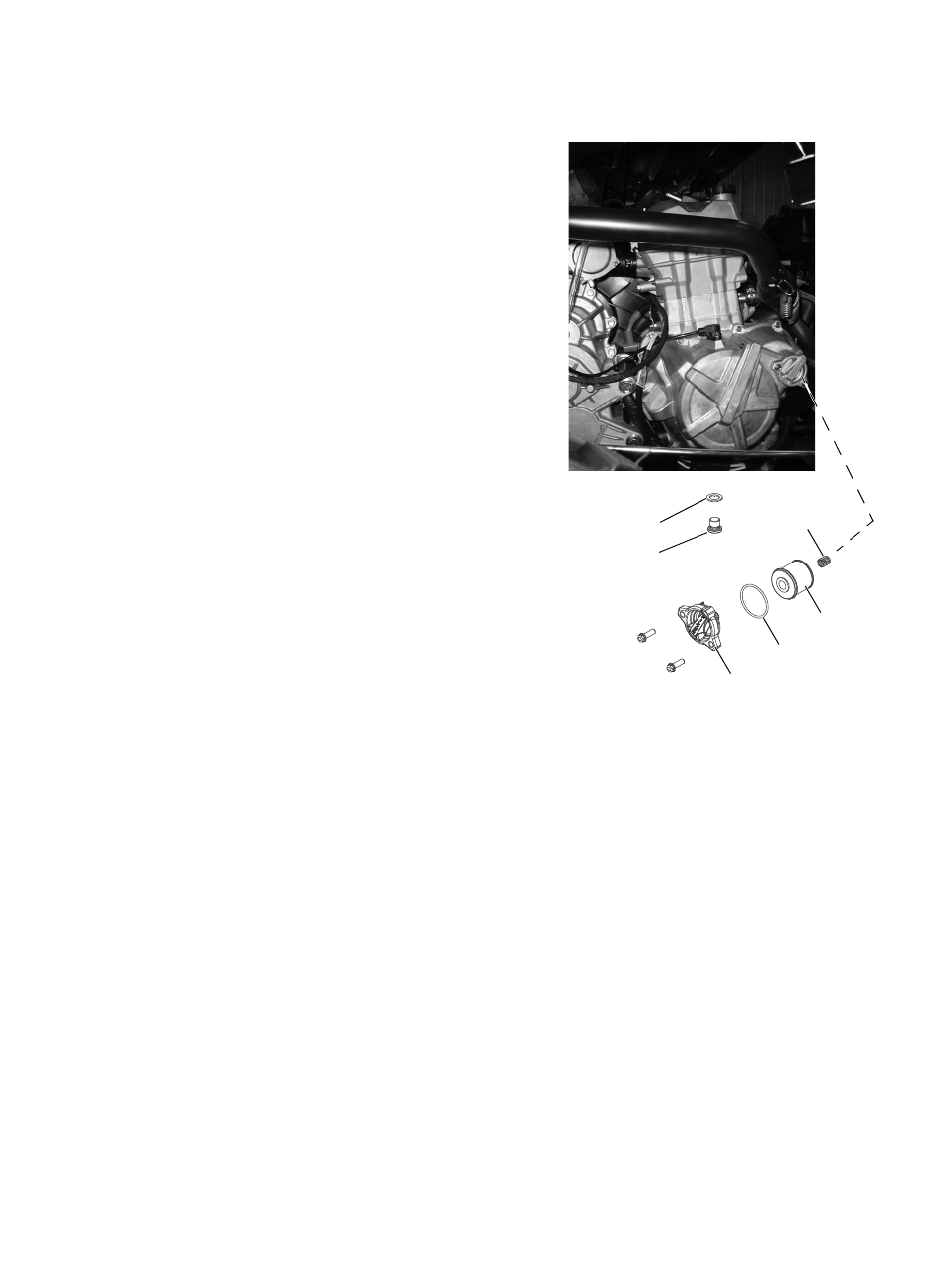

Пружина
Фильтр
Уплотнительная
прокладка
Сливная
пробка
Кольцо
Крышка фильтра
