47
ЭКСПЛУАТАЦИЯ
Система полного привода/система заднего дифференциала (при
наличии)
Ваше транспортное средство оснащено системой разблокировки заднего дифференци-
ала.
Если
ваш
мотовездеход
(
снегоболотоход
)
не
оснащен
системой
разблокировки
заднего
дифференциала
,
ознакомьтесь
с
информацией
о
системе
полного
привода
на
стр
Включение AWD

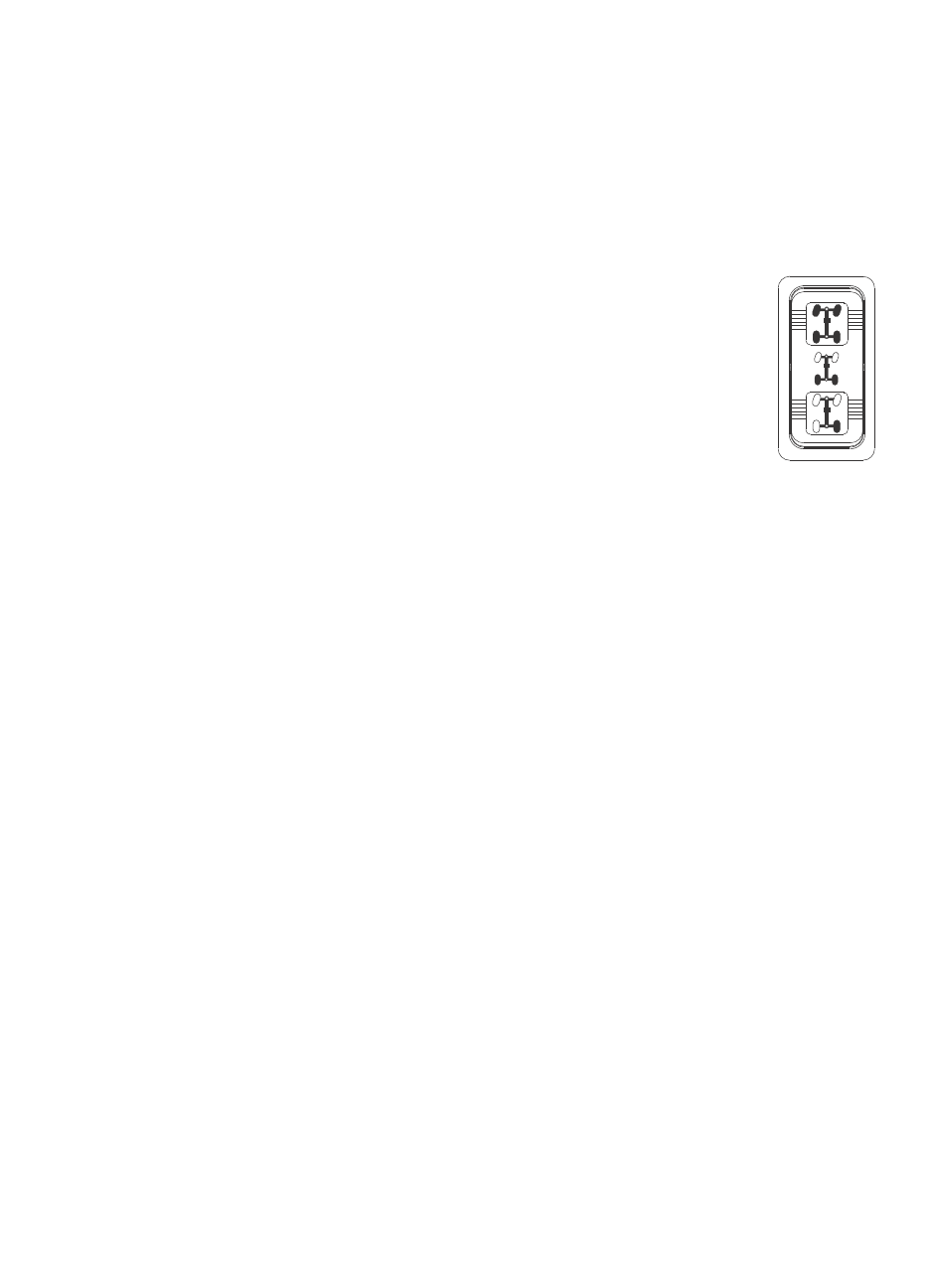

Нажмите на верхнюю часть кнопки для включения
автоматической системы полного привода (AWD). На
дисплее появится индикатор 4X4.
В режиме AWD передние колеса жестко блокируются
с задними при пробуксовке задних колес. Как только
сцепление с грунтом задних колес восстанавливается,
момент начинает передаваться лишь на задние колеса.
На мягких грунтах, которые обеспечивают проскаль-
зывание колес (земля, песок, снег и др), транспортное
средство может оставаться в режиме 4X4 сколь угодно
долго. Не рекомендуется производить резкие маневры на твердых покрытиях (асфальт,
бетон и др.). При резких разворотах на твердых покрытиях возможно повреждение
внутренних элементов переднего редуктора.
Электронная система управления блокирует включение полного привода до тех пор,
пока обороты двигателя не превысят 3100 об/мин. Режим полного привода остается
включенным до тех пор, пока не будет отключен переключателем 4X4. Если переклю-
чатель выключен, когда все 4 колеса заблокированы, то полный привод останется
включенным до тех пор, пока не возобновится сцепление задних колес с дорогой.
Всегда включайте режим 4X4 заблаговременно до попадания в ситуацию, где полный
привод будет необходим. Если задние колеса проскальзывают, перед включение
режима 4X4 полностью сбросьте обороты коленчатого вала до холостых.
ПРИМЕЧАНИЕ:
Конструктивно детали переднего редуктора принимают чрезмерную разрушаю-
щую нагрузку лишь в случае выполнения резких маневров на твердом покрытии в
режиме 4X4 и в случае включения режима 4X4 в момент проскальзывания задних
колес. Для того чтобы избежать повреждений, не выполняйте резкие маневры на твер-
дом грунте и не включайте режим 4X4 при пробуксовке колес.
Выключение AWD
Переместите переключатель AWD в центральное положение для выключения AWD.
При выключении AWD в момент плохого сцепления задних колес, передний привод
останется заблокированным до момента возвращения сцепления задним колесам.
В некоторых ситуациях полный привод может остаться включенным при выключении
AWD. Вследствие чего, Вы можете почувствовать увеличенное усилие на руле. Для
разблокировки привода может понадобится выполнить следующие шаги.
1. Остановите мотовездеход (снегоболотоход).
2. Проедьте назад 3 метра.
3. Полностью остановитесь.
4. Включите понижающую передачу и проедьте вперед.
5. Если передний привод не разблокировался, обратитесь к дилеру за ремонтом.
AWD
Дифференциал
заблокирован
Дифференциал
разблокирован
