29
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

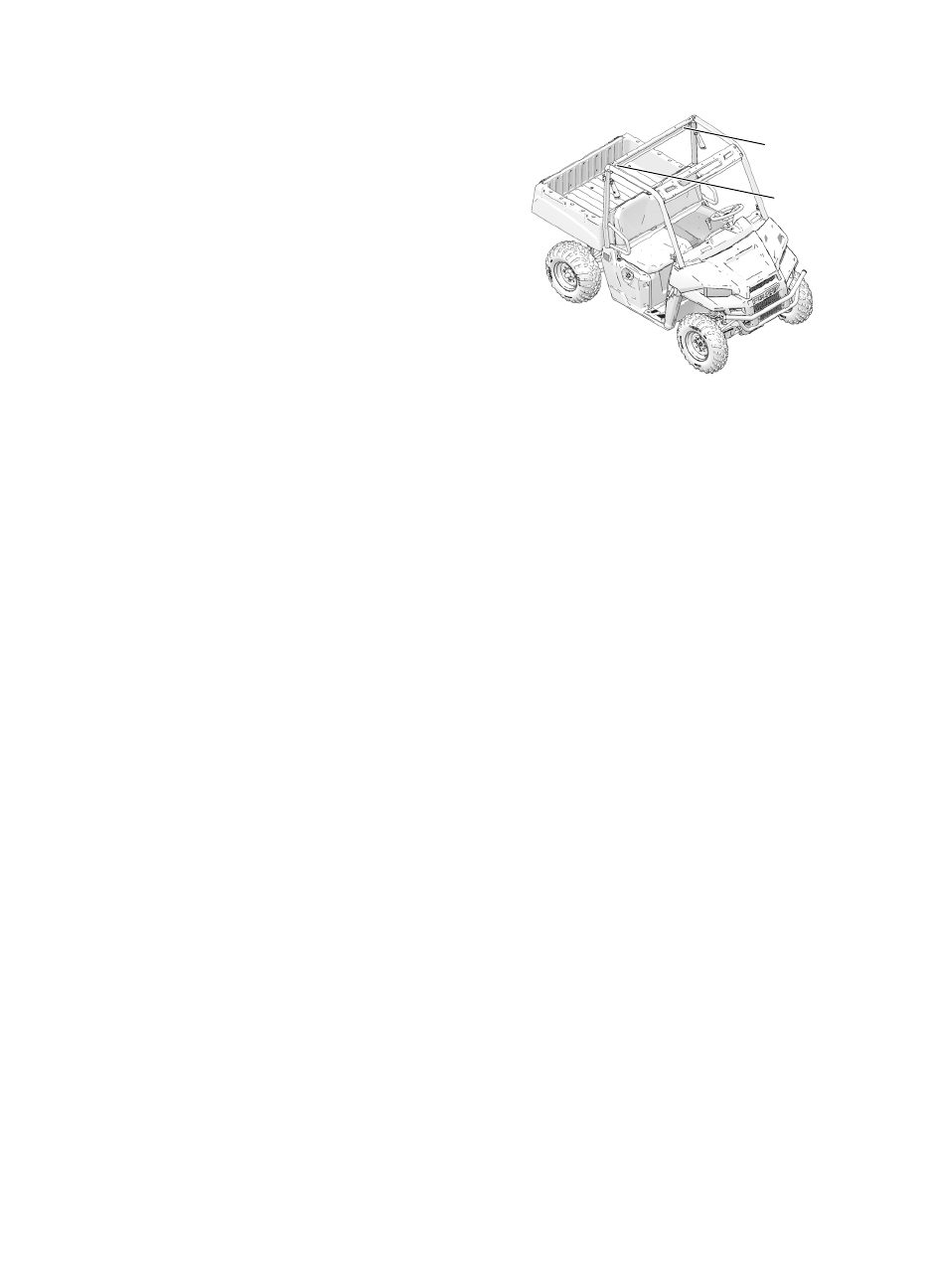

Защитные дуги (ROPS)
Защитные дуги (ROPS) на данном тран-
спортном средстве соответствуют стан-
дарту OSHA 1928.53 по требованиям
безопасности при перевороте. Обращай-
тесь к вашему дилеру POLARIS для тща-
тельной проверки дуг ROPS после
возможного их повреждения.
Ни
одно
устройство
не
может
гаранти
-
ровать
полной
безопасности
при
перево
-
роте
.
Всегда следуйте всем правилам
относительно переворота, приведенным в
данном Руководстве.
ВНИМАНИЕ!
Переворот транспортного сред-
ства может привести к серьезной травме или смерти. Не допускайте переворотов транспортного
средства.
Багажные отделения
На моделях CREW багажное отделение располагается под водительским сиденьем.
Приемная часть фаркопа
Данное транспортное средство укомплектовано приемной частью для фаркопа.
Остальное оборудование для буксировки поставляется отдельно.
Для предотвращения повреждений и травм всегда следуйте инструкциями на стр. 43-
Экстремальное использование батареи 30 Ач (только для моделей
без EPS)
В случае, если стандартная батарея, установленная с завода, не держит заряд в усло-
виях экстремально низких температур или вследствие применения большого количе-
ства аксессуаров, обратитесь к дилеру Polaris за установкой батареи большей емкости.
Для установки этой батареи на ваше транспортное средство вам потребуется купить
батарею большей емкости (30 Ач). На стр. 92 указаны каталожные номера продуктов
POLARIS.
1. Перед установкой батареи, полностью зарядите ее. См. стр. 85.
2. Для установки батарей 30 Ач, снимите старую батарею. См. стр. 83.
3. Снимите вставку в нижней части аккумуляторного ящика. Сохраните вставку для
будущего применения.
4. Установите новую батарею. См. стр. 84.
Наклейка
ROPS
Наклейка
ROHVA
