64
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Моторное масло (ETX)
Выполняйте периодическое техническое обслужива-
ние в соответствии с интервалами, указанными в
таблице регламента технического обслуживания,
начинающейся на стр. 59. Используйте только реко-
мендованное масло. См. стр. 61.
ПРИМЕЧАНИЕ:
Попадание грязи или пыли в двигатель
можем привести к серьезным повреждениям.
Очищайте область вокруг щупа для проверки
масла перед его снятием.

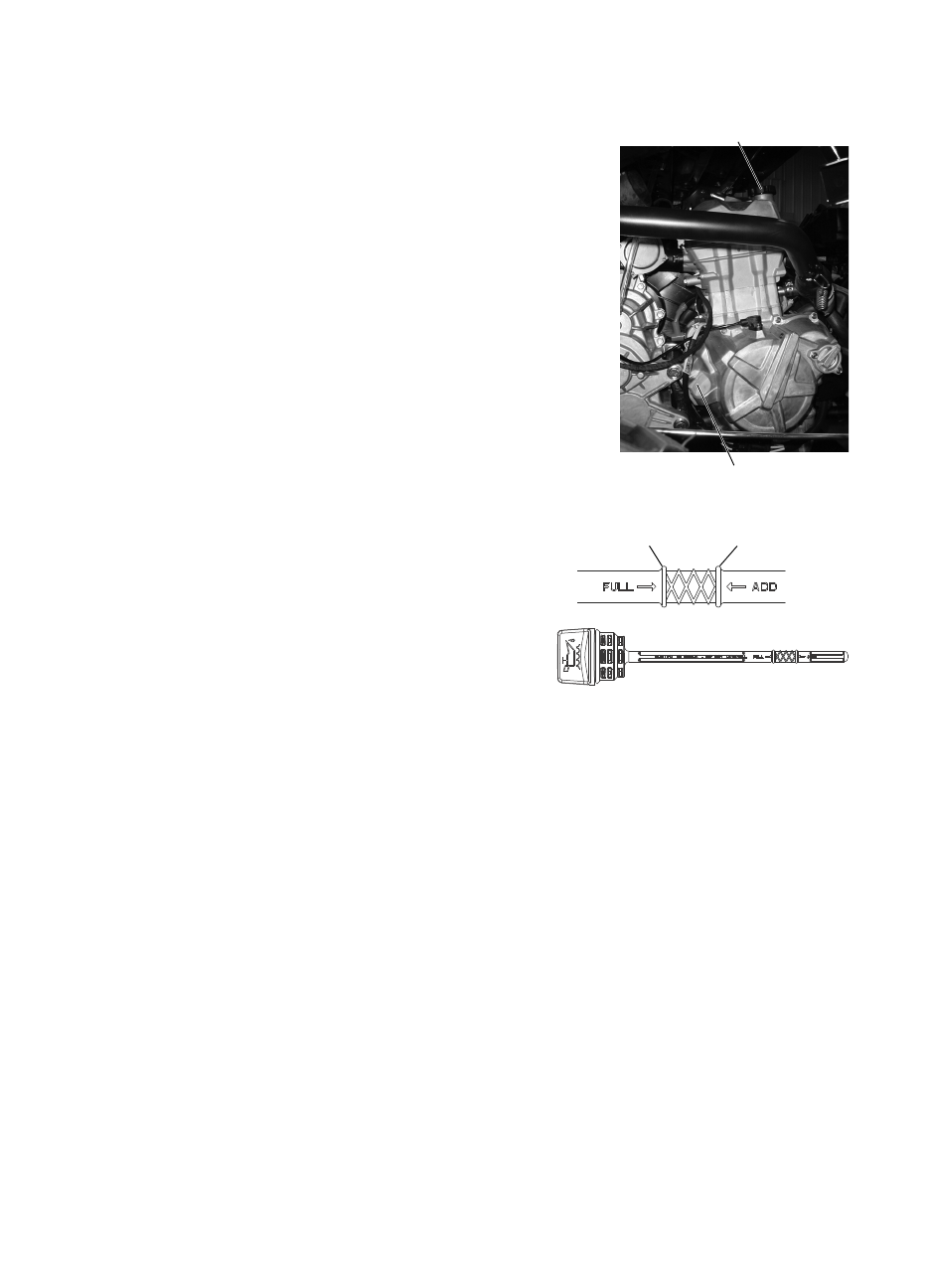

Проверка уровня масла
Масляной щуп для проверки уровня масла располо-
жен на двигателе за сиденьем. Доступ к щупу осу-
ществляется из-под правой задней колесной арки.
Достаньте щуп для проверки уровня масла и
добавьте масло. Заливное отверстие находится на
верхней части двигателя. Долейте масло через отвер-
стие для щупа двигателя или верхнее заливное
отверстие. Доступ к верхнему заливному отверстию
осуществляется через панель доступа в заднем
кузове.
1. Расположите технику на ровной поверхности.
2. Включите парковочную передачу.
3. Очищайте область вокруг щупа для проверки
масла перед его снятием. Выньте щуп. Вытрите
щуп чистой тканью.
4. Установите и затяните щуп.
5. Вывинтите щуп и считайте уровень масла. Поддерживайте уровень между мет-
ками. Не переливайте.
6. Долейте рекомендованное масло при необходимости.
7. Установите и затяните щуп.
Замена масла и фильтра
Выполняйте периодическое техническое обслуживание в соответствии с интервалами,
указанными в таблице регламента технического обслуживания, начинающейся на стр.
59. При замене масла необходимо заменять масляный фильтр.
Сливная пробка расположена в нижней части картера.
1. Расположите технику на ровной поверхности. Включите парковочную передачу.
Нажмите на педаль тормоза.
2. Запустите двигатель. Дайте ему поработать 2 минуты на холостых оборотах.
Выключите двигатель.
Масляной щуп
(Проверка/доливка)
Верхняя заливная пробка
моторного масла
Максимум
Минимум
