27
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Ремни безопасности
Ваше транспортное средство Polaris оснащено
трехточечными ремнями безопасности водителя
и пассажира. Перед началом движения убеди-
тесь, что водитель и все пассажиры пристегнуты
ремнями.
Ремень безопасности водителя осна-
щен датчиком не пристегнутого ремня. Если
ремень не застегнут, то скорость транспортного
средства будет ограничена до 24 км/ч.
Среднее сиденье не имеет ремня безопасности.
Перевозка пассажира на среднем сиденье запре-
щается.
ВНИМАНИЕ!
Выпадение из движущегося транспор-
тного средства может привести к травмам или смерти.
Всегда пристегивайтесь ремнями безопасности перед
началом движения на транспортном средстве
RANGER.
Для правильной подгонки ремня следуйте реко-
мендациям:
1. Протяните 3-х точечный ремень по диаго-
нали к нижней внутренней стороне сиденья.
Ремень должен плотно обхватывать грудь и бедра. Убедитесь в отсутствии пере-
крута ремней.
2. Вставьте пряжку ремня в защелку до щелчка.
3. Отпустите ремень он автоматически натянется.
4. Для высвобождения ремня нажмите на красную кнопку на защелке.
Проверка ремней безопасности
Перед каждой поездкой проверяйте исправность всех ремней безопасности.
1. Вставьте пряжку ремня в защелку до щелчка. Застежка должна входить в пряжку
мягко. Щелчок означает фиксацию защелки.
2. Нажмите красную кнопку в центре пряжки и убедитесь, что она легко освобожда-
ется.
3. Проверьте износа, разрывы и повреждения тесьмы ремня. При обнаружении нару-
шений покажите ремни дилеру POLARIS для проверки или замены.
4. Для очистки ремней используйте мыльный раствор. Не используйте бытовые очи-
стители или растворитель. Ополосните водой ремень по всей длине. Для мытья
механизма фиксации ремня, используйте садовый шланг с водой малого давления.

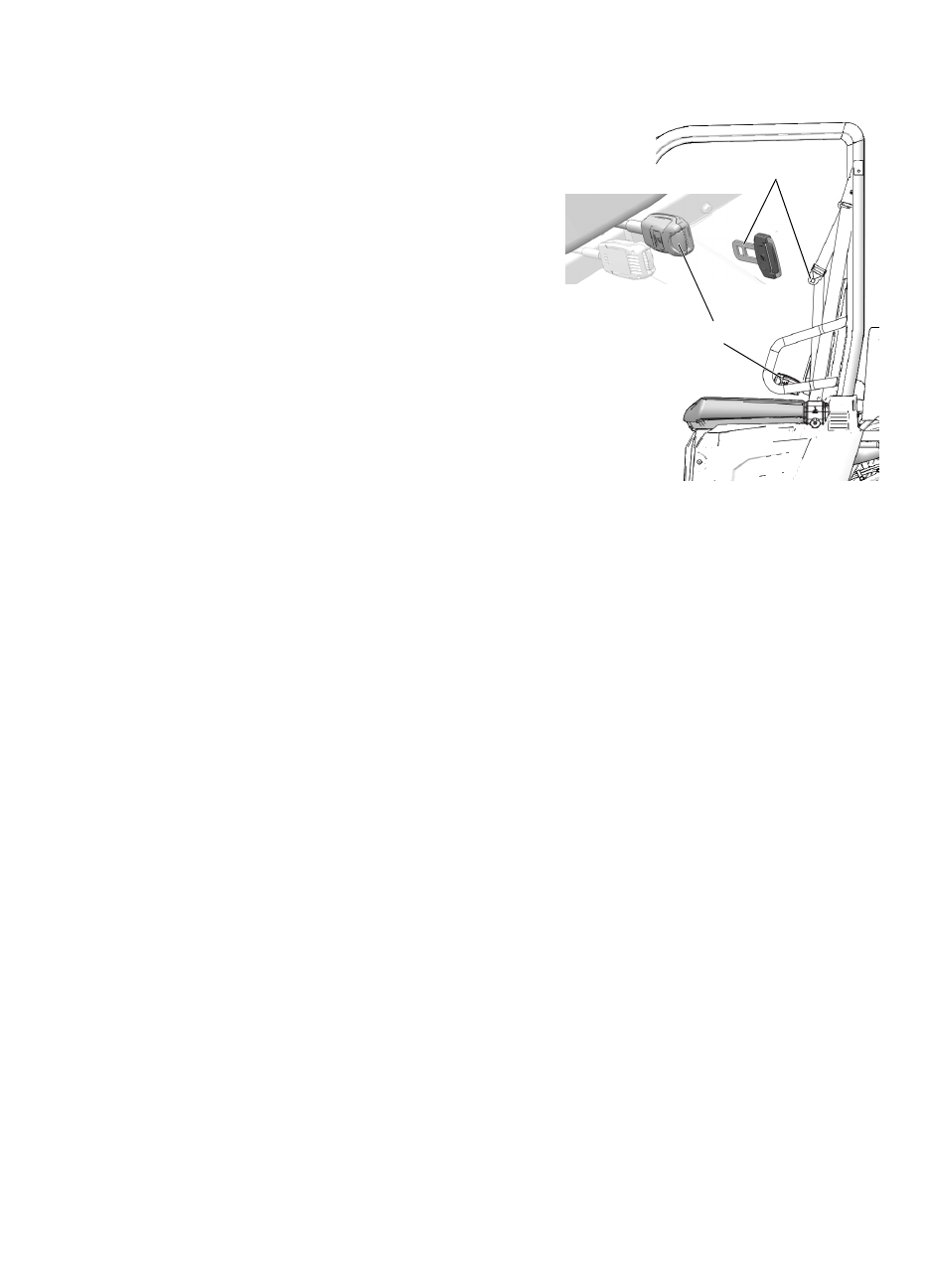

Защелка
Пряжка
