23
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Консоль

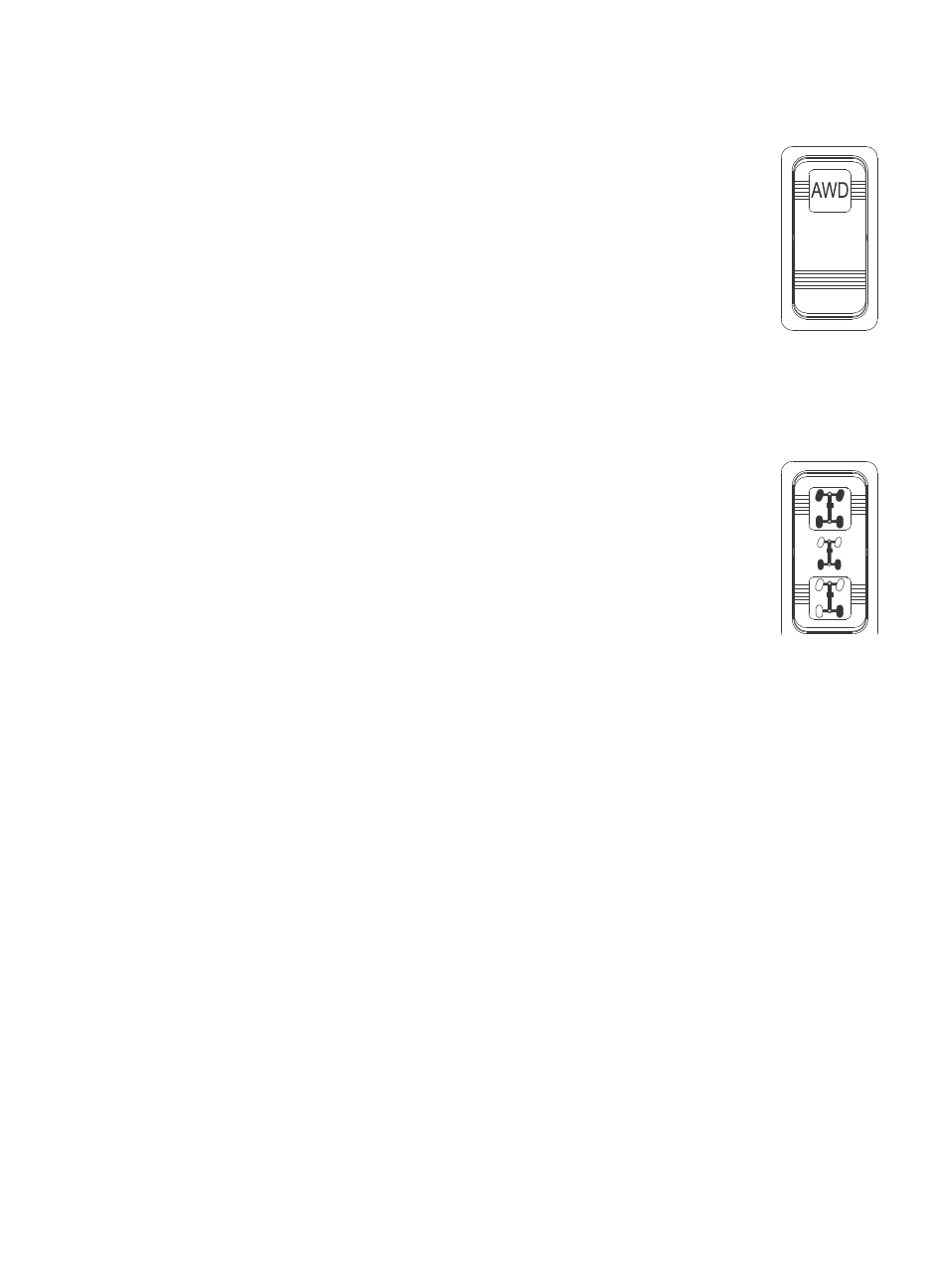

Выключатель системы полного привода (AWD) (при наличии)
Переключатель системы полного привода (AWD) имеет 2 поло-
жения:
• Полный привод (AWD)
• Задний привод (2WD).
Нажмите на верхнюю часть кнопки для включения автоматиче-
ской системы полного привода (AWD). Нажмите на нижнюю
часть переключателя, для езды на заднем приводе.
См. стр. 46 с инструкциями по правильному использованию в
режиме AWD.
Система полного привода (AWD)/разблокировка дифференциала
(при наличии)
Переключатель системы полного привода (AWD) имеет 3
положения:
• Полный привод (AWD)
• Блокировка дифференциала/Задний привод (2WD).
• Разблокировка дифференциала (1WD/режим TURF)
Нажмите на верхнюю часть кнопки для включения автома-
тической системы полного привода (AWD). См. стр. 47 с
инструкциями по правильному использованию в режиме
AWD.
Переместите переключатель в среднее положение для включения только заднего при-
вода с заблокированным задним дифференциалом (2WD). См. стр. 48 с инструкциями
по правильному использованию.
Нажмите на нижнюю часть переключателя для разблокировки заднего дифференциала
при заднем приводе (1WD). Этот режим подойдет при отсутствии необходимости в
хорошем сцеплении с грунтом.
ВНИМАНИЕ!
Никогда не включайте режим TURF при движение по склону или по ухабистой
местности. Всегда включайте режим AWD перед спуском или подъемом на холм.
Регулируемое рулевое управление
Рулевая колонка может регулироваться в вертикальном положении для удобства води-
теля.
Для регулировки руля нажмите и удерживайте регулировочный рычаг,отрегулируйте
руль. Отпустите регулировочный рычаг, после установки руля в нужное положение.
AWD
2WD
AWD
Дифференциал
заблокирован
Дифференциал
разблокирован
