79
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Шины
Снятие колеса
1. Включите тормоз.
2. Включите парковочную передачу.
3. Выключите двигатель.
4. Немного отпустите гайки колеса.
5. Поднимите сторону рамы и подставьте подставку под часть рамы в районе под-
ножки.
6. Отверните колесные гайки и шайбы. Снимите колесо.

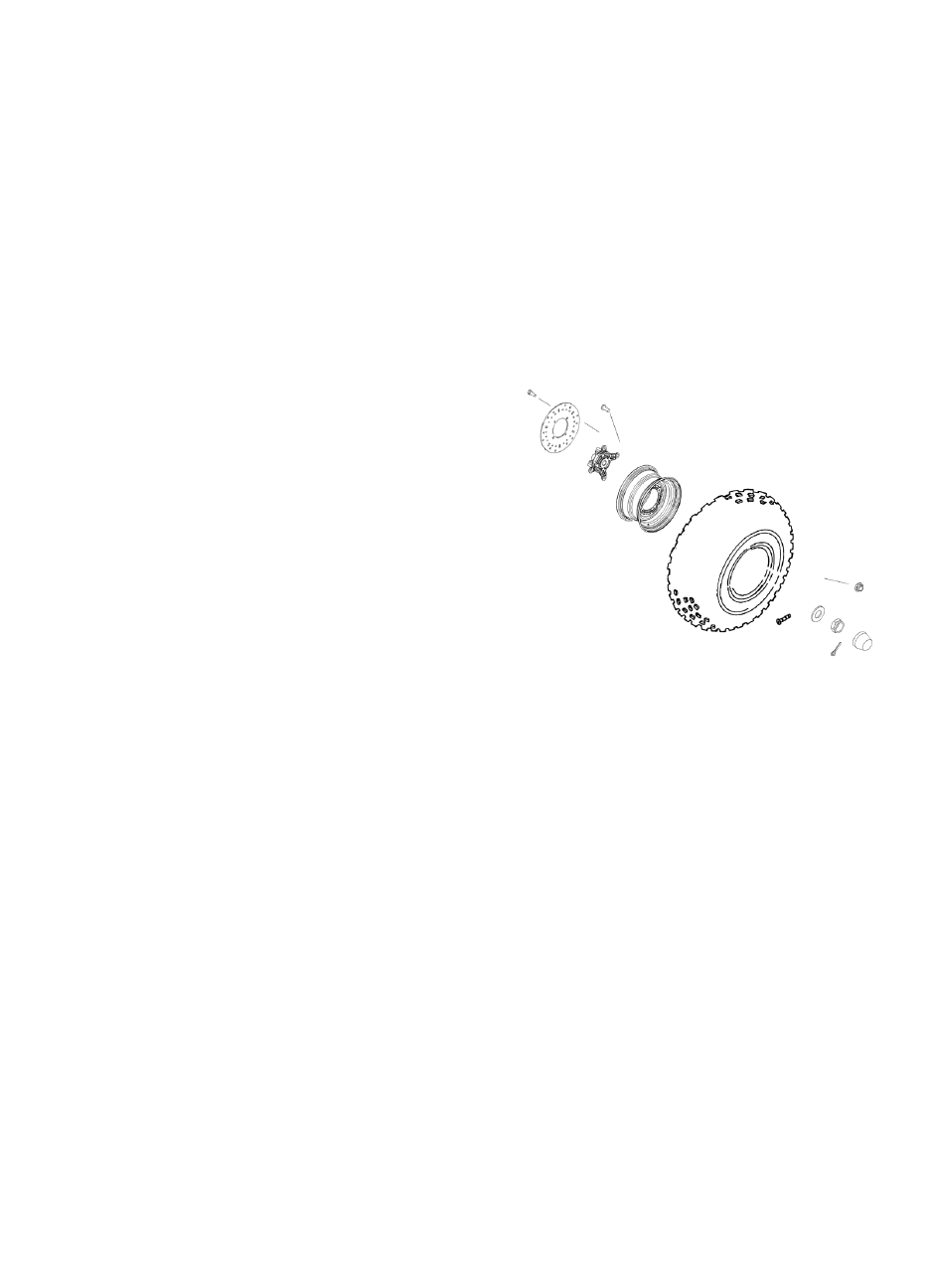

Установка колеса
1. Включите парковочную передачу.
2. Правильно устанавливайте колесо на сту-
пицу. Поставьте колесо так, чтобы
ниппель располагался снаружи, а враще-
ние колеса происходило в направлении,
указанном стрелкой на шине.
ВНИМАНИЕ!
Неправильная установка колес приво-
дит к быстрому износу шин, кроме того, существует
опасность потери контроля над машиной, что, в
свою очередь, может привести к аварии или
несчастному случаю. Убедитесь, что все гайки затя-
нуты в соответствии со спецификацией. Не отпу-
скайте гайки со шплинтом. Обратитесь к дилеру
POLARIS.
3. Установите колесные гайки и затяните их от руки.
4. Опустите машину на землю.
5. Затяните колесные гайки. Момент затяжки указан в таблице. См. стр. 78.
Электроусилитель руля
Если ваша модель оснащена электроусилителем рулевого управления, производите
очистку указанных областей как можно чаще для обеспечения охлаждения устройства.
Тщательно очищайте.
