ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Моторное масло (570)
Замена масла и фильтра
3. Очистите область вокруг сливной пробки.
ПРЕДОСТЕРЕЖЕНИЕ!
Горячее масло может вызвать
ожоги. Не допускайте контакт с горячим маслом.
4. Установите емкость для сбора масла под
масляную пробку.
5. Полностью слейте масло.
6. Установите новое уплотнение.
Подсказка:
Уплотняющие поверхности сливной
пробки и коробки передач должны быть чистыми,
без задиров, вмятин или царапин.
7. Установите сливную пробку. Затяните
моментом 16 Нм
8. С помощью специального ключа открутите
фильтр. Вращайте фильтр против часовой
стрелки для того, чтобы его снять.
9. Используя чистую ткань, очистите посадоч-
ное место фильтра. Убедитесь что старое
кольцо фильтра полностью снято.
10. Смажьте уплотнительное кольцо нового
фильтра свежим маслом. Проверьте кольцо.
11. Установите новый фильтр и затяните его от
руки до касания прокладки посадочной
поверхности, затем подтяните фильтр еще на
1/2 оборота.
12. Очищайте область вокруг щупа для проверки
масла перед его снятием. Вытащите щуп
(или снимите крышку с отверстия для
заливки масла) и залейте в картер 1.9 л реко-
мендованного масла.
13. Установите и затяните щуп.
14. Убедитесь, что парковочная передача включена. Включите тормоз.
15. Запустите двигатель. Дайте ему поработать 2 минуты на холостых оборотах.
16. Выключите двигатель. Проверьте отсутствие утечек.
17. Проверьте уровень масла с помощью щупа. Долейте при необходимости.
18. Правильно утилизируйте использованное масло и фильтр.

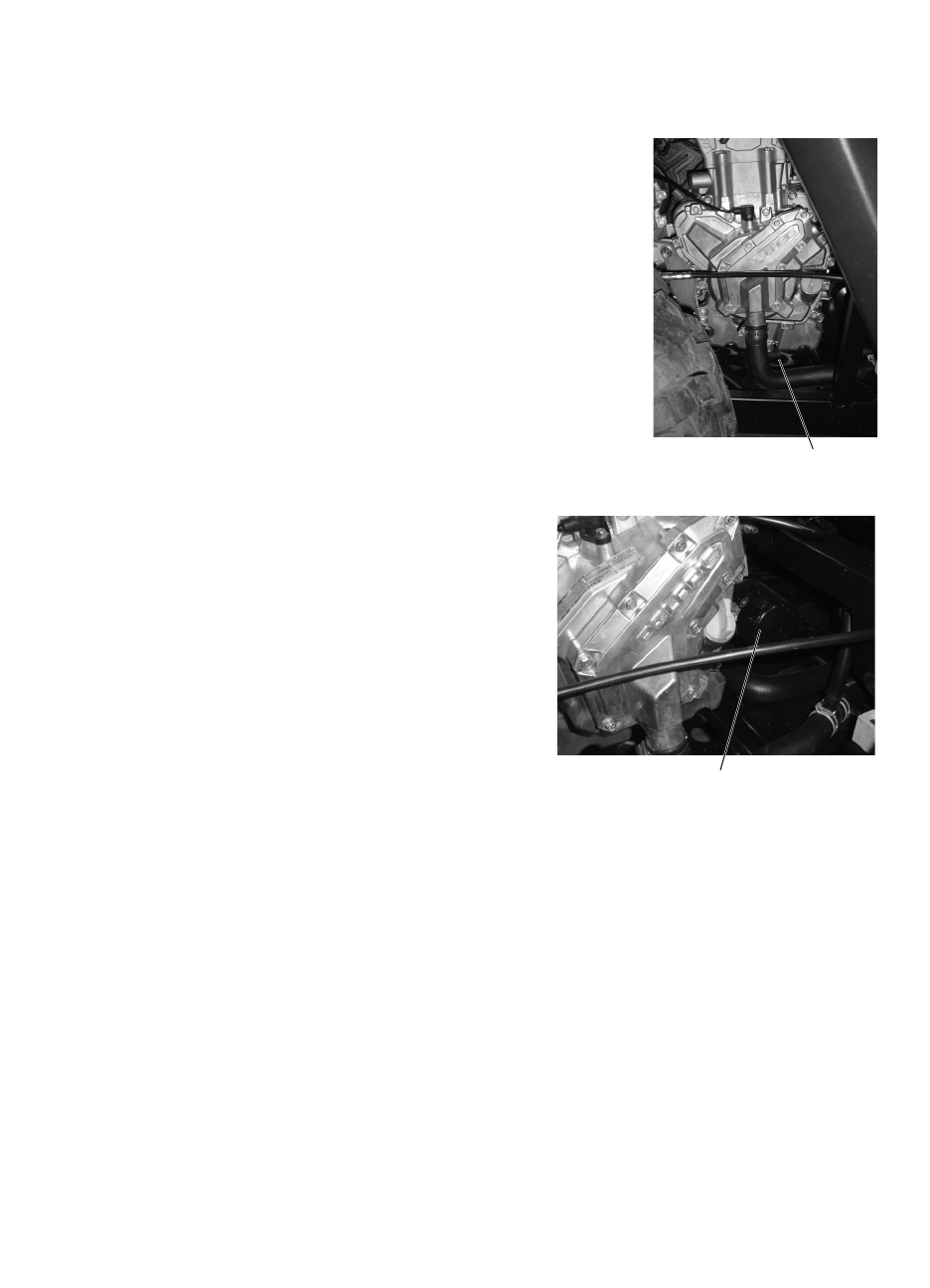

Расположение
