72
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

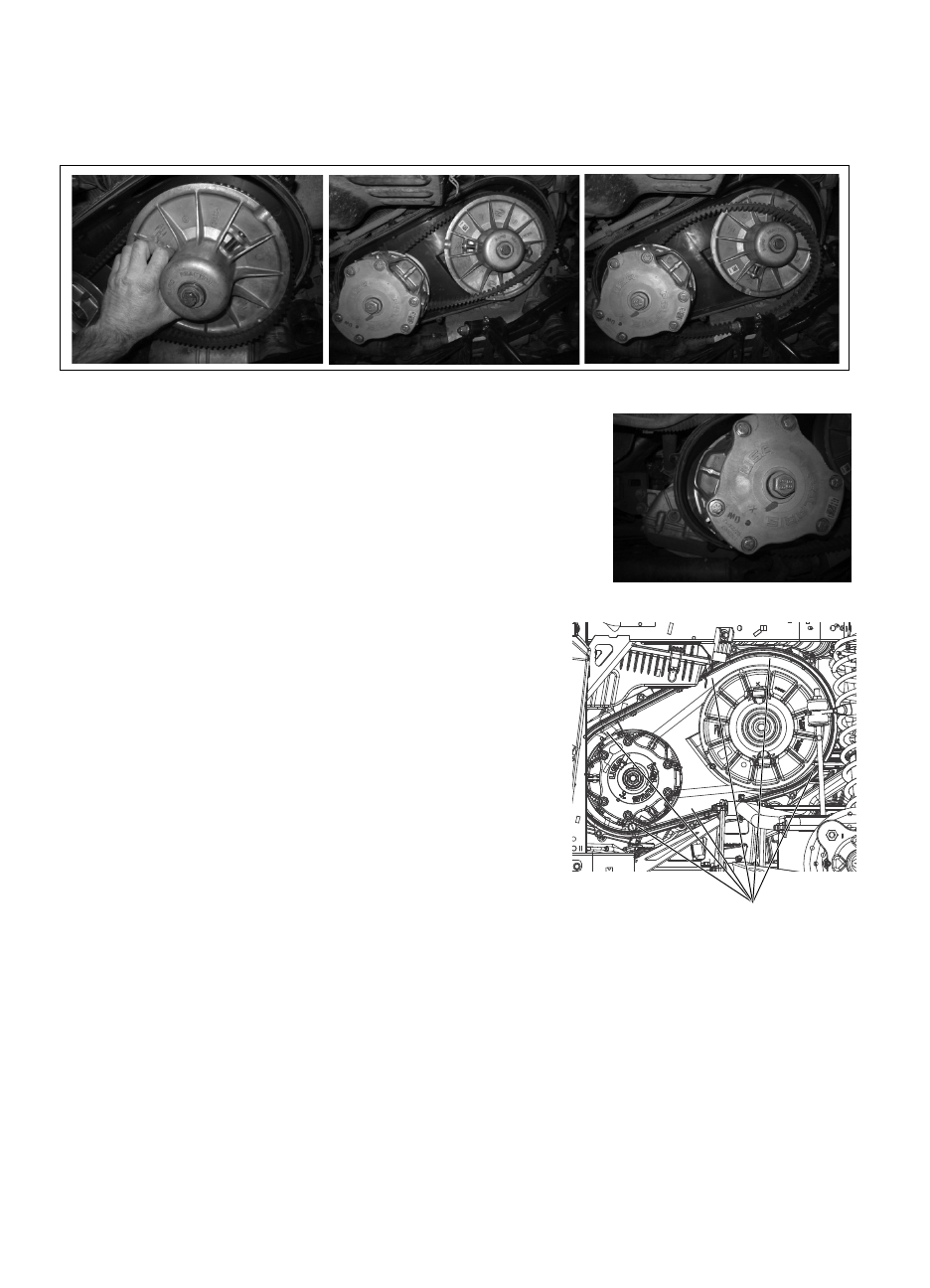

Вариатор (PVT)
Замена ремня/Очистка
8. Вращайте ведомый шкив рукой, пока ремень полностью не снимется.
9. Пропустите ремень спереди между ведущим шки-
вом вариатора и внутренний кожухом, чтобы его
полностью снять.
10. Очистите все отложения и налет вокруг вариатора.
11. Очистите впускной канал вариатора.
12. Проверьте сальники и уплотнения двигателя и
трансмиссии на предмет повреждений. Обрати-
тесь к дилеру в случае обнаружения поврежде-
ний.
Подсказка:
Проскальзывание ремня может привести к пере-
греву, что разрушит ремень и повредит наружные
кожухи вариатора. Используйте понижающую передачу
при движении на малых скоростях, для увеличения
срока службы деталей вариатора (ремня, крышки и т.д.).
13. Для установки ремня оденьте один конец ремня
на ведомый шкив. Расположите ремень вокруг
ведомого шкива между фланцами с минимальным
натяжением. Вращайте ведомый шкив, пока
ремень не встанет на свое место.
14. Установите кожух вариатора в порядке, обратном
его снятию, поместив верх кожуха на свое место.
15. Установите все болты кожуха вариатора. Затяните
моментом 5.5-6.5 Нм.
Шаг 8
Шаг 9
Удаляйте все остатки
