99

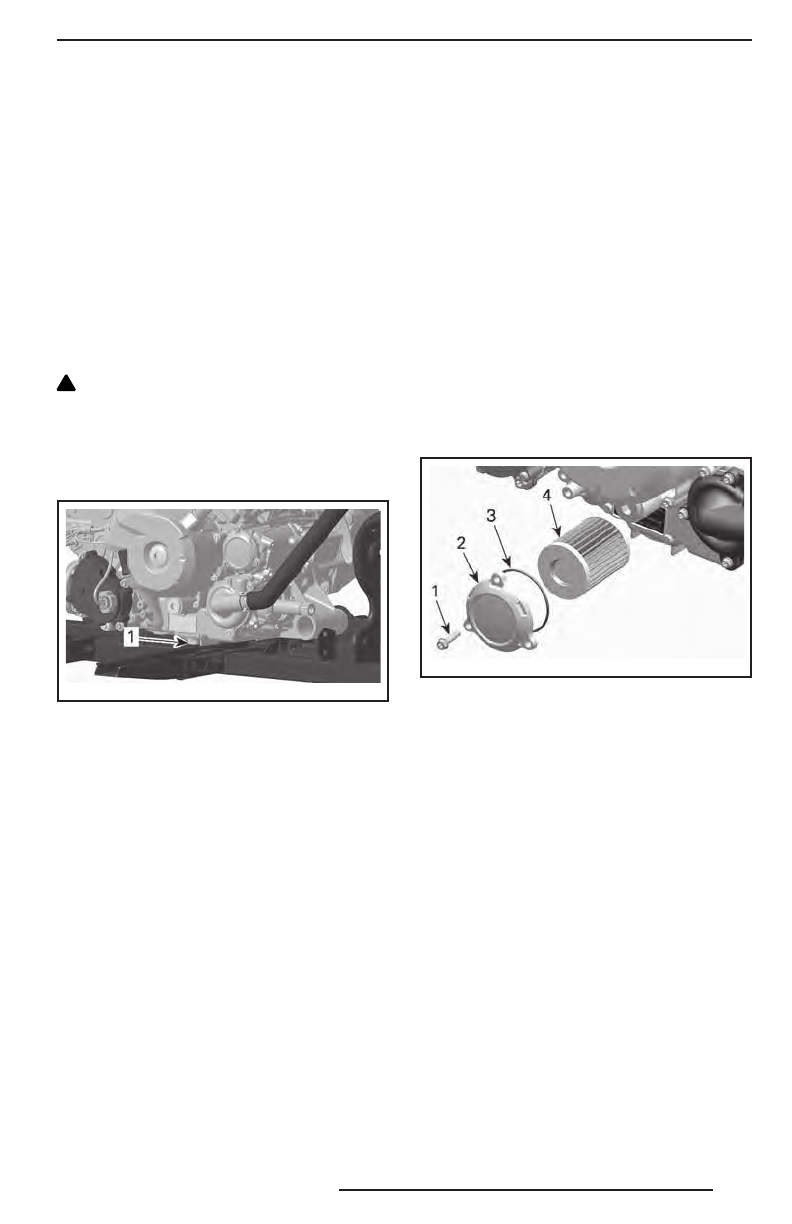

Замена моторного масла
Запустите двигатель и дайте ему про-
греться. Остановите двигатель.
Установите мотовездеход на ровной го-
ризонтальной площадке.
Извлеките щуп.
Очистите поверхность, прилегающую
к отверстию для слива масла.
Установите поддон для сбора масла под
сливной пробкой.
Отверните пробку отверстия для слива
масла.
!
ОСТОРОЖНО Моторное масло мо-
жет быть очень горячим. Во избежа-
ние ожогов не отворачивайте пробку
сливного отверстия, пока двигатель
горячий. Подождите, пока двигатель
остынет.
vm o20 12-0 12- 058 _a
1. Пробка сливного отверстия
Подождите, пока стечёт масло из масля-
ного фильтра.
Замените масляный фильтр. См раздел
«
МАСЛЯНЫЙ ФИЛЬТР
» в текущем раз-
деле.
Замените прокладку пробки отверстия
для слива масла.
Предварительно очистив пробку и по-
верхность, прилегающую к отверстию
для слива масла, установите пробку
на место.
Залейте моторное масло и доведите его
уровень до нормы.
Информация о заправочных объёмах
масла приведена в разделе «
ТЕХНИЧЕС-
КИЕ ХАРАКТЕРИСТИКИ
».
Запустите двигатель и дайте ему пора-
ботать на оборотах холостого хода в те-
чение нескольких минут.
Убедитесь в отсутствии утечек масла
в месте установки пробки.
Остановите двигатель.
Выждите некоторое время, пока масло
стечёт в картер двигателя, и вновь про-
верьте его уровень.
При необходимости доведите уровень
моторного масла до нормы.
Утилизируйте слитое моторное масло
в соответствии с действующим приро-
доохранным законодательством.
Масляный фильтр
Замена масляного фильтра
Снимите правую крышку двигателя.
Снимите крышку масляного фильтра.
tmr2011 -01 0-00 4_a
1. Винт масляного фильтра
2. Крышка масляного фильтра
3. Уплотнительное кольцо
4. Масляный фильтр
Извлеките фильтрующий элемент и уста-
новите новый.
Проверьте состояние и, при необходи-
мости, замените уплотнительное коль-
цо крышки.
Установите крышку масляного фильтра
на место.
Удалите подтеки масла с двигателя.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
