67
скорость и более интенсивное ускоре-
ние. Например, на открытой местности
и прямых трассах.
8) Многофункциональный
переключатель

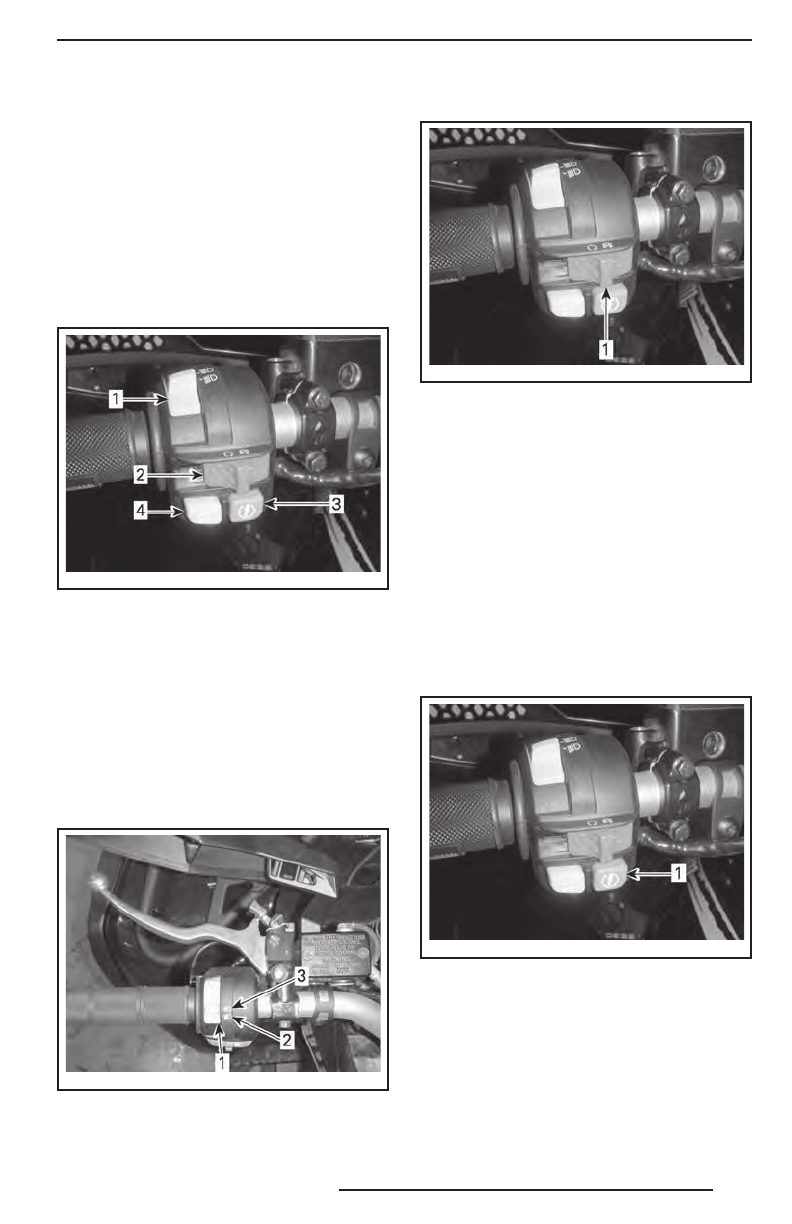

Многофункциональный переключатель
располагается на левой стороне руля.
Органы управления, расположенные
на многофункциональном переключа-
теле:
vm o20 12-0 14- 021 _a
ТИПОВОЙ ВАРИАНТ — МНОГОФУНКЦИОНАЛЬ-
НЫЙ ПЕРЕКЛЮЧАТЕЛЬ
1. Переключатель света фар
2. Выключатель двигателя
3. Кнопка запуска двигателя
4. Кнопка отмены ограничения OVERRIDE/изме-
нения режимов работы усилителя рулевого
управления (DPS)
Переключатель света фар
Данный переключатель используется
для включения ближнего или дальнего
света фар.
vm o20 12-0 05- 003 _a
1. Переключатель света фар
2. Ближний свет
3. Дальний свет
Выключатель двигателя
vm o20 12-0 14- 021 _b
ТИПОВОЙ ВАРИАНТ
1. Выключатель двигателя
Выключатель можно использовать для
остановки двигателя в экстренной си-
туации.
Чтобы остановить двигатель, установи-
те выключатель двигателя в положение
«STOP».
ПРИМЕЧАНИЕ:
Двигатель можно вы-
ключить, повернув ключ зажигания в по-
ложение «OFF», однако мы рекоменду-
ем останавливать его с помощью выклю-
чателя двигателя.
Кнопка запуска двигателя (START)
vm o20 12-0 14- 021 _c
ТИПОВОЙ ВАРИАНТ
1. Кнопка запуска двигателя
Чтобы запустить двигатель, нажмите
на кнопку и удерживайте её в нажатом
положении.
ПРИМЕЧАНИЕ:
Чтобы обеспечить воз-
можность запуска двигателя, ключ в зам-
ке зажигания должен находиться в по-
ложении «ON» или «ON with lights»,
ОРГАНЫ УПРАВЛЕНИЯ
