98
Моторное масло
Уровень моторного масла
ВНИМАНИЕ
Постоянно контролируй-
те и, при необходимости, пополняйте
запас масла в системе смазки двига-
теля. Не переливайте. Недостаток мас-
ла в двигателе/коробке передач мо-
жет привести к серьёзному повреж-
дению деталей двигателя/коробки пе-
редач. Вытирайте потеки масла.
ПРИМЕЧАНИЕ:
Во время проверки
уровня масла, осмотрите моторный от-
сек на наличие утечек.

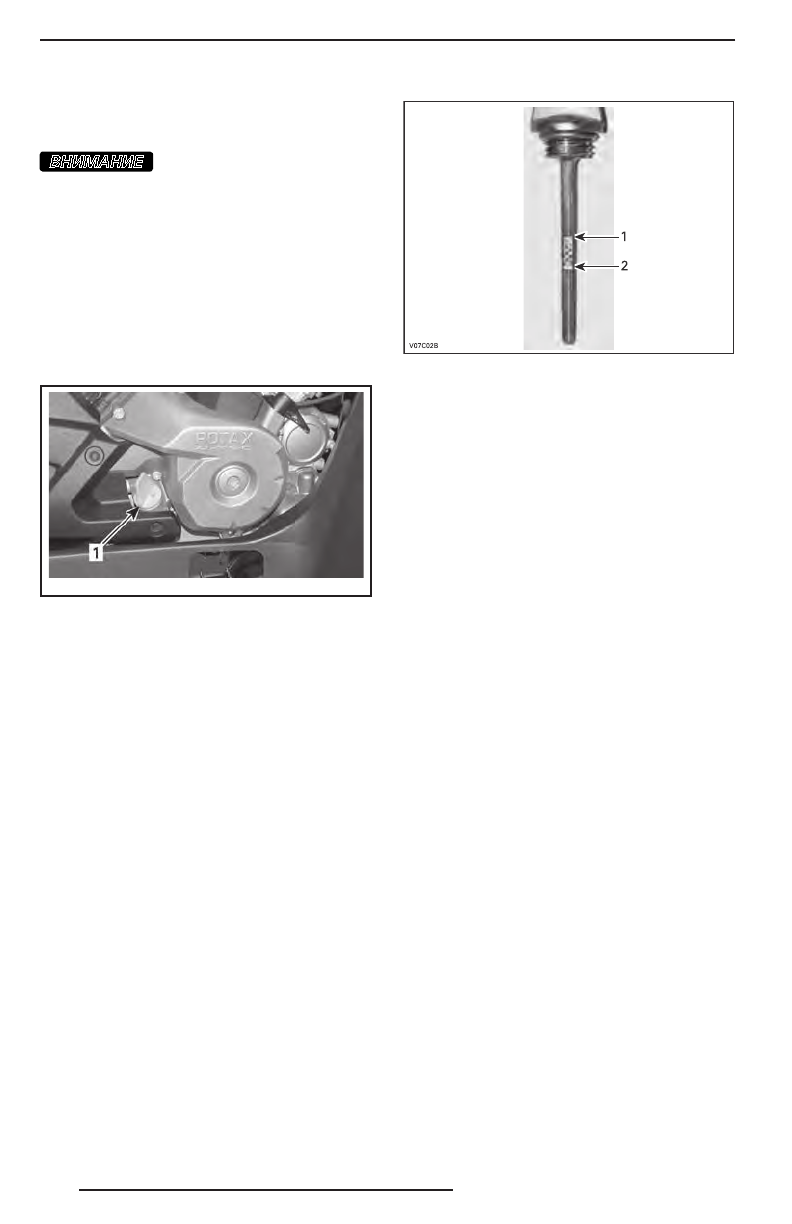

vm o20 06-0 07- 013 _a
ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА ДВИ-
ГАТЕЛЯ
1. Щуп
Установите мотовездеход на ровной го-
ризонтальной площадке, выключите дви-
гатель и дайте ему остыть. Проверьте
уровень масла:
1. Выверните, извлеките и протрите щуп.
2. Установите щуп на место и полностью
заверните его.
3. Извлеките щуп и проверьте уровень
масла. Уровень масла должен распо-
лагаться около верхней метки.
ТИПОВОЙ ВАРИАНТ
1. Полный
2. Необходимо долить
Для долива масла необходимо вынуть
щуп. Вставьте воронку в трубку щупа.
Долейте немного масла и вновь проверь-
те его уровень.
Повторяя процедуру, доведите уровень
масла до верхней метки.
Не переливайте.
Установите щуп на место и надёжно за-
тяните его.
Рекомендуемое моторное масло
При эксплуатации в летний период ис-
пользуйте XPS 4-STROKE SYNTH. BLEND
OIL (SUMMER) (P/N 293 600 121).
Для всесезонной эксплуатации пользуй-
тесь маслом XPS 4-STROKE SYNTHETIC
OIL (ALL CLIMATE) (P/N 293 600 112).
ПРИМЕЧАНИЕ:
Масло XPS специально
разработано и протестировано для ис-
пользования в данных двигателях.
При отсутствии указанного моторно-
го масла XPS пользуйтесь одобренным
к применению компанией BRP маслом
для четырёхтактных двигателей SAE
5W40, которое классифицируется как
SG, SH или SJ согласно требованиям
API. Проверяйте наличие этикетки с аб-
бревиатурой API на упаковке моторно-
го масла. Вязкость масла выбирайте
в соответствии с приведённой ниже ди-
аграммой.
