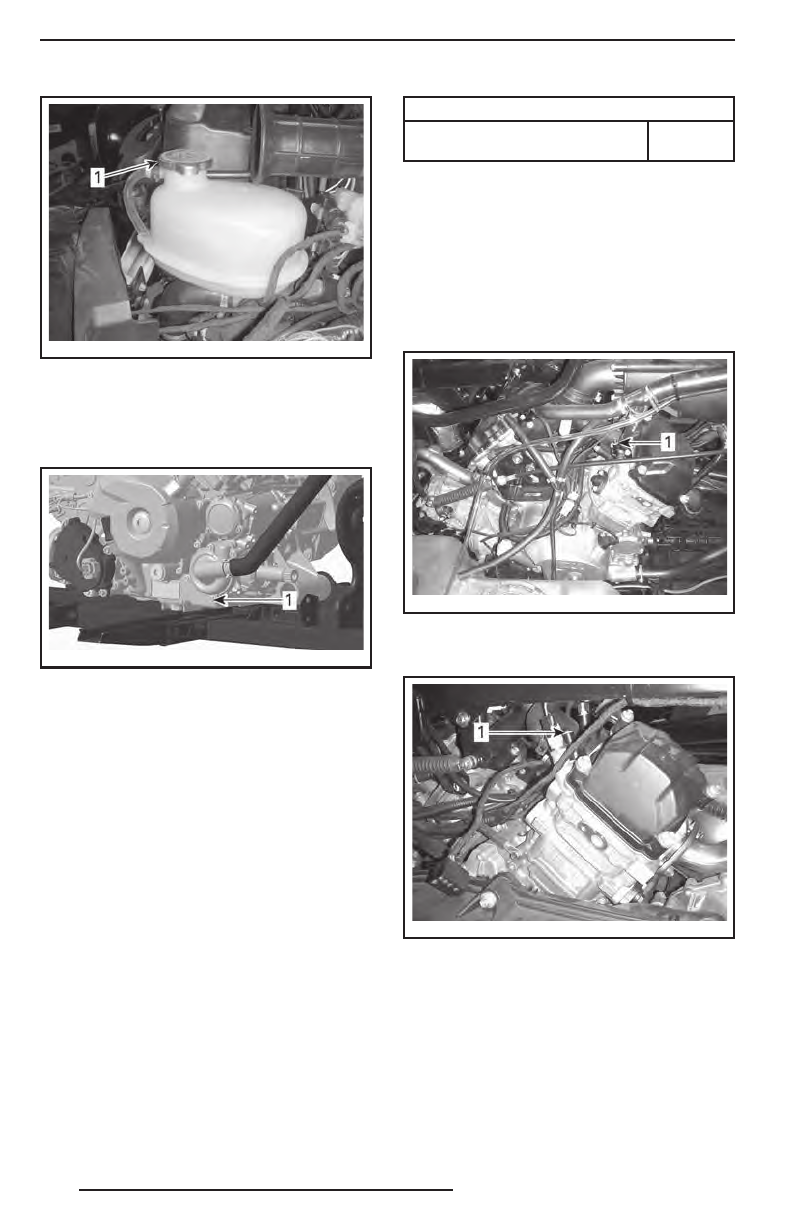

102
vm o20 12-0 14- 019 _b
1. Крышка расширительного бачка системы
охлаждения двигателя
Отверните пробку сливного отверстия
и слейте охлаждающую жидкость в под-
ходящую ёмкость.
vm o20 12-0 12- 058 _b
1. Пробка сливного отверстия
ПРИМЕЧАНИЕ:
Не выворачивайте проб-
ку сливного отверстия полностью.
Модели 500/800R
Отсоедините нижний патрубок радиато-
ра и слейте оставшуюся охлаждающую
жидкость в подходящую ёмкость.
ПРИМЕЧАНИЕ:
Запомните положение
хомута нижнего шланга радиатора.
Установите нижний шланг радиатора.
Установите хомут нижнего шланга ради-
атора в положение, которое было отме-
чено при снятии.
Все модели
Установите сливную пробку системы
охлаждения с новым уплотнительным
кольцом и затяните её указанным мо-
ментом.
МОМЕНТ ЗАТЯЖКИ
Пробка сливного отверстия
системы охлаждения
9–11 Н•м
Удалите воздух из системы охлаждение,
см. «
УДАЛЕНИЕ ВОЗДУХА ИЗ СИСТЕ-
МЫ ОХЛАЖДЕНИЯ
».
Удаление воздуха из системы
охлаждения
1. Выверните винты из отверстий для
удаления воздуха, расположенных
на переднем и заднем цилиндрах.
tmo2011-001-501_a
ТИПОВОЙ ВАРИАНТ
1. Винт для удаления воздуха, расположенный
на переднем цилиндре
tmo2011-001-502_a
ТИПОВОЙ ВАРИАНТ
1. Винт для удаления воздуха, расположенный
на заднем цилиндре
2. Снимите крышку радиатора.
3. Заливайте охлаждающую жидкость
в систему, пока она не начнёт выходить
из отверстия (-ий) для удаления воздуха.
