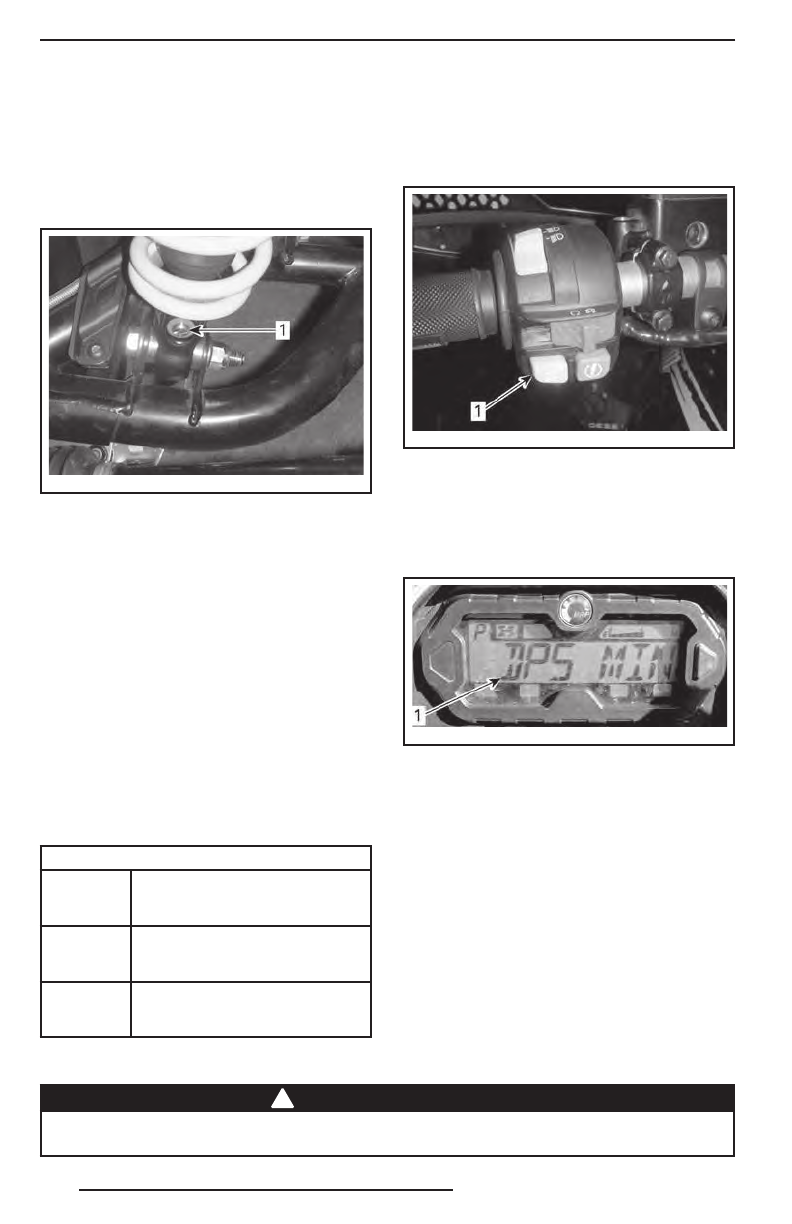

86
Вращайте регулятор против часовой
стрелки (S), чтобы
уменьшить
усилие
демпфирования (амортизатор становит-
ся более мягким).
Демпфирующая способность
при ходе отбоя
vm o20 12-0 14- 056 _a
1. Регулятор усилия демпфирования хода отбоя
(необходима отвёртка)
Вращайте регулятор по часовой стрел-
ке (H), чтобы
увеличить
усилие демп-
фирования (амортизатор становится бо-
лее жёстким).
Вращайте регулятор против часовой
стрелки (S), чтобы
уменьшить
усилие
демпфирования (амортизатор становит-
ся более мягким).
Регулировка усилителя
рулевого управления (DPS)
Модели X xc
Реализованы следующие режимы рабо-
ты усилителя рулевого управления.
РЕЖИМ РАБОТЫ DPS
DPS MAX
Усилитель функционирует
с максимальной производи-
тельностью
DPS MED
Усилитель функционирует
со средней производитель-
ностью
DPS MIN
Усилитель функционирует
с минимальной производи-
тельностью
Проверка текущих настроек DPS осу-
ществляется в следующей последова-
тельности.
1. Нажмите и отпустите кнопку
DPS
.
vm o20 12-0 14- 021 _d
ТИПОВОЙ ВАРИАНТ
1. Кнопка изменения режимов работы усилителя
рулевого управления (DPS)
2. Т е к у щ и е н а ст р о й к и ото б р а з я тс я
на дисплее многофункционального
информационного центра.
vm o20 10-0 06- 002 _a
1. Отображение режимов работы DPS
Изменение режимов работы усилителя
рулевого управления.
1. Нажмите и удерживайте в течение
2 секунд кнопку
DPS
, чтобы перейти
к следующей настройке.
2. Отпустите кнопку
DPS
.
3. Повторяйте приведённые выше шаги,
пока не будет выбрана необходимая
настройка.
ПРИМЕЧАНИЕ:
Возможность регули-
ровки усилителя рулевого управления
при движении задним ходом не предус-
мотрена.
При чтении настоящего Руководства необходимо помнить:
!
ПРЕДОСТЕРЕЖЕНИЕ
Информирует о потенциально опасных ситуациях, которые могут стать при-
чиной получения серьёзной травмы или привести к летальному исходу.
