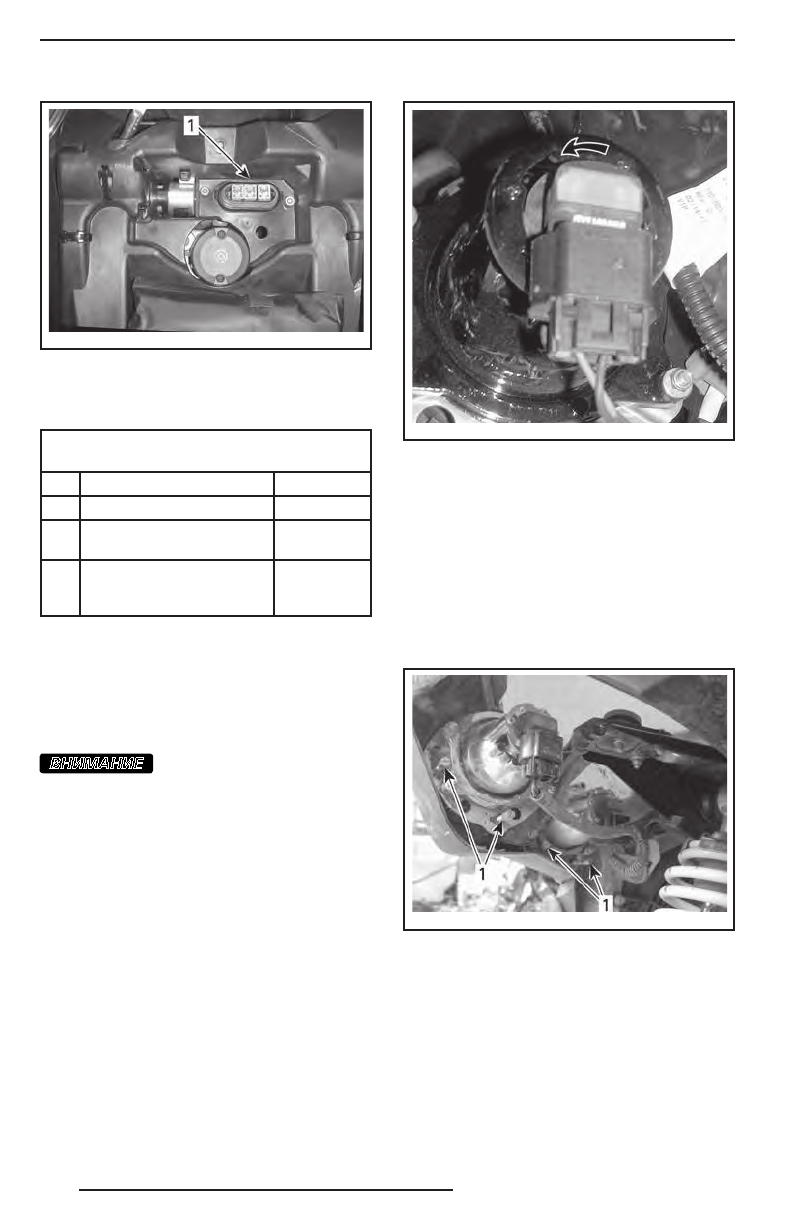

112
vm o20 12-0 12- 034 _a
1. Задний блок предохранителей
Расположение заднего блока
предохранителей
ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЕЙ
В ЗАДНЕЙ ЧАСТИ МОТОВЕЗДЕХОДА
№
НАЗНАЧЕНИЕ
НОМИНАЛ
F1
Главный
30 A
F2
Вентилятор/дополни-
тельное оборудование
40 A
F3
Усилитель рулевого
управления (DPS) (если
установлен)
40 A
Световые приборы
После замены перегоревшей лампы обя-
зательно проверьте работоспособность
соответствующего светового прибора.
Замена ламп головного света
ВНИМАНИЕ
Не прикасайтесь пальца-
ми к колбе галогенной лампы, так как
это сокращает срок её службы. Остав-
ленные на лампе следы пальцев со-
трите изопропиловым спиртом, кото-
рый не образует плёнку на её поверх-
ности.
Отсоедините электрический разъем
от лампы.
Поверните лампу против часовой стрел-
ки, чтобы снять её с корпуса.
vm o20 12-0 14- 057 _a
Извлеките лампу.
Установка производится в порядке, об-
ратном снятию.
Проверьте работоспособность фар.
Регулировка головной оптики
Вращением винтов отрегулируйте на-
правление светового пучка фары. Обе
фары должны быть отрегулированы оди-
наковым образом.
vm o20 08-0 05- 008 _a
ТИПОВОЙ ВАРИАНТ
1. Регулировочные винты
Замена ламп задних фонарей
Отсоедините электрический разъем
заднего фонаря.
Поверните лампу против часовой стрел-
ки, чтобы извлечь её из фонаря.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
