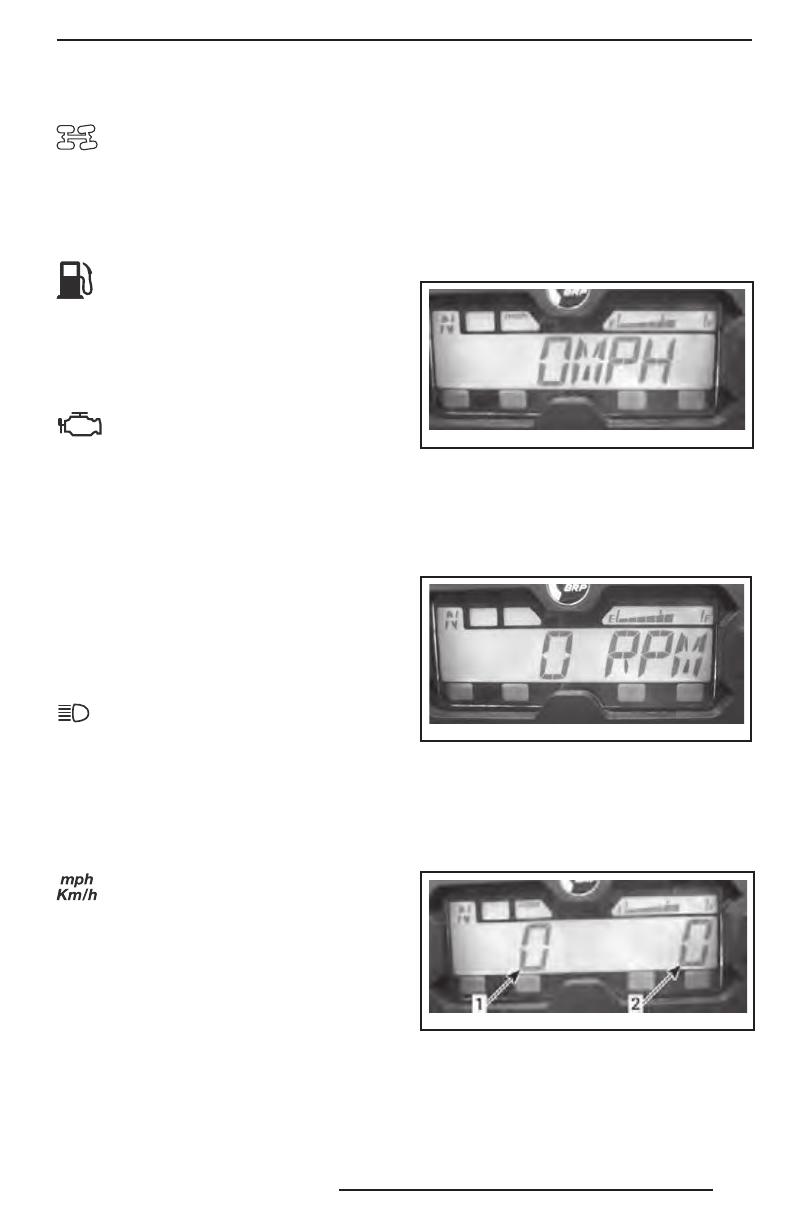

71
ИНФОРМАЦИОННЫЙ ЦЕНТР (LCD)
5) Индикатор режима 4WD
Включенный индикатор указывает на то,
что активирован полный привод (
4WD
).
6) Индикатор низкого уровня
топлива
Светящийся индикатор указывает на то,
что в баке осталось менее 5 л топлива.
7) Индикатор CHECK ENGINE
(проверь двигатель)
Индикатор указывает на наличие неисп-
равности двигателя — см. сообщение
на многофункциональном дисплее.
Мигающий индикатор указывает на то,
что активирован режим
LIMP HOME
(ре-
жим щадящего возвращения).
Более подробная информация приведе-
на в разделе «
ДИАГНОСТИКА И УСТРА-
НЕНИЕ НЕИСПРАВНОСТЕЙ
».
8) Индикатор включения
дальнего света фар
Включение индикатора указывает на то,
что включён
дальний свет фар
, и ключ
в замке зажигания находится в положе-
ние «ON with light» (вкл. со светом).
9) Индикатор единиц измерения
скорости
Индикатор указывает используемые
в данный момент единицы измерения.
Режимы
многофункционального
информационного центра
Режим отображения скорости
движения
В данном режиме на основном дисплее
отображается скорость движения мото-
вездехода (в км/ч или в MPH (милях в час)).
vdd20 08- 001 -084
Режим отображения частоты
вращения коленчатого вала
В данном режиме на основном дисплее
отображается частота вращения колен-
чатого вала (об/мин).
vdd20 08- 001 -089
Комбинированный режим
В данном режиме на основном дисплее
отображается скорость движения мото-
вездехода и частота вращения коленча-
того вала.
vdd20 08- 001 -085 _a
1. Скорость движения мотовездехода
2. Частота вращения коленчатого вала двигателя
Одометр (OD)
Одометр показывает (в километрах или
милях) общее расстояние, пройденное
мотовездеходом.
