104
tmo2011-001-043_a

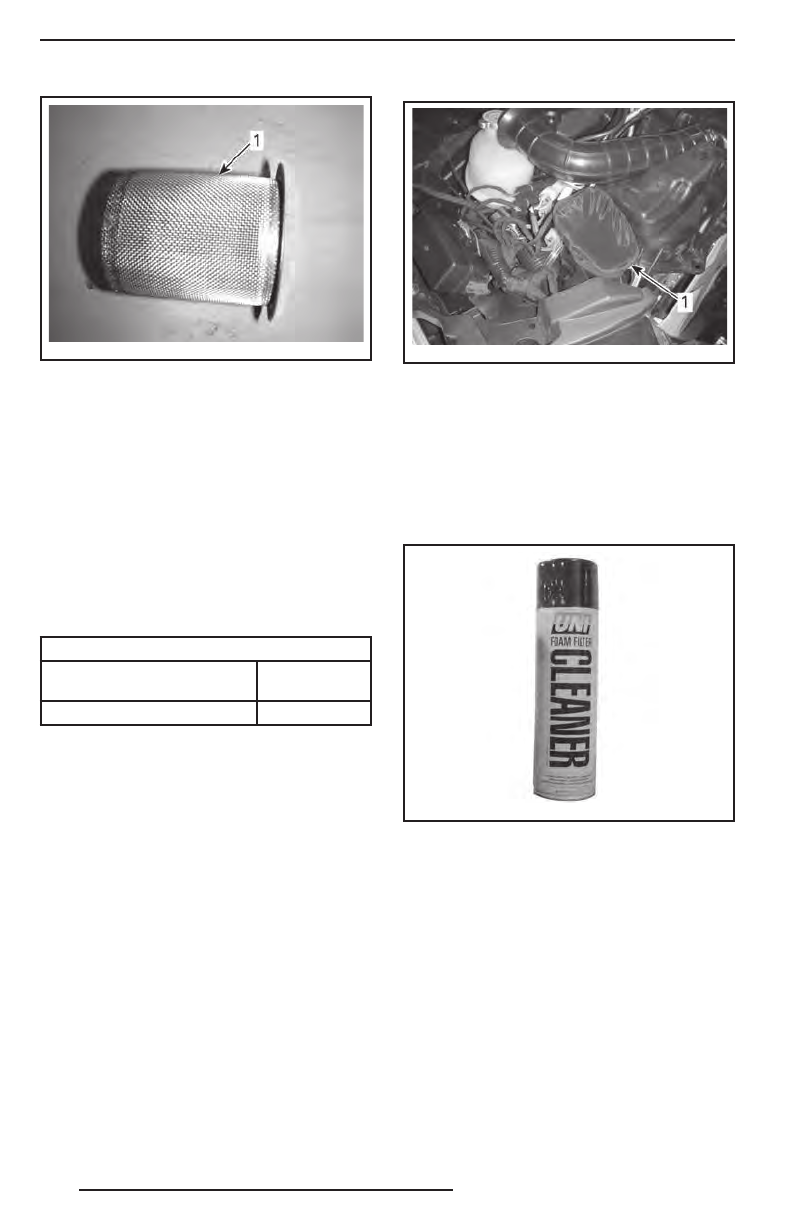

1. Очистите искрогаситель
Проверьте сетку искрогасителя на нали-
чие повреждений. Замените при необ-
ходимости.
Осмотрите камеру искрогасителя в глу-
шителе. При необходимости удалите лю-
бые загрязнения.
Установите новую прокладку, выхлопную
трубу и новые винты крепления.
Установите на место кожух глушителя —
используйте новые крепёжные винты.
Затяните указанным моментом.
МОМЕНТ ЗАТЯЖКИ
Винты крепления выхлоп-
ной трубы
(11 ± 1) Н•м
Винты крепления кожуха
(11 ± 1) Н•м
Воздушный фильтр
вариатора
Модели с двигателем 800R/1000
Снятие воздушного фильтра
вариатора
1. Снимите опору информационного центра.
2. Растянув в стороны, снимите фильтр
с воздухозаборника.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
vm o20 12-0 14- 015 _a
1. Воздушный фильтр вариатора
Чистка воздушного фильтра
вариатора
1. Нанесите на внутреннюю и наруж-
ную поверхности предварительного
фильтрующего элемента специаль-
ный очиститель AIR FILTER CLEANER
(P/N 219 700 341).
219 700 341
ОЧИСТИТЕЛЬ AIR FILTER CLEANER (P/N 219 700 341)
2. Выждите 3 минуты.
3. В соответствии с указаниями, приве-
дёнными на упаковке очистителя для
фильтра (UNI), промойте фильтр водо-
проводной водой.
4. Тщательно просушите фильтр.
