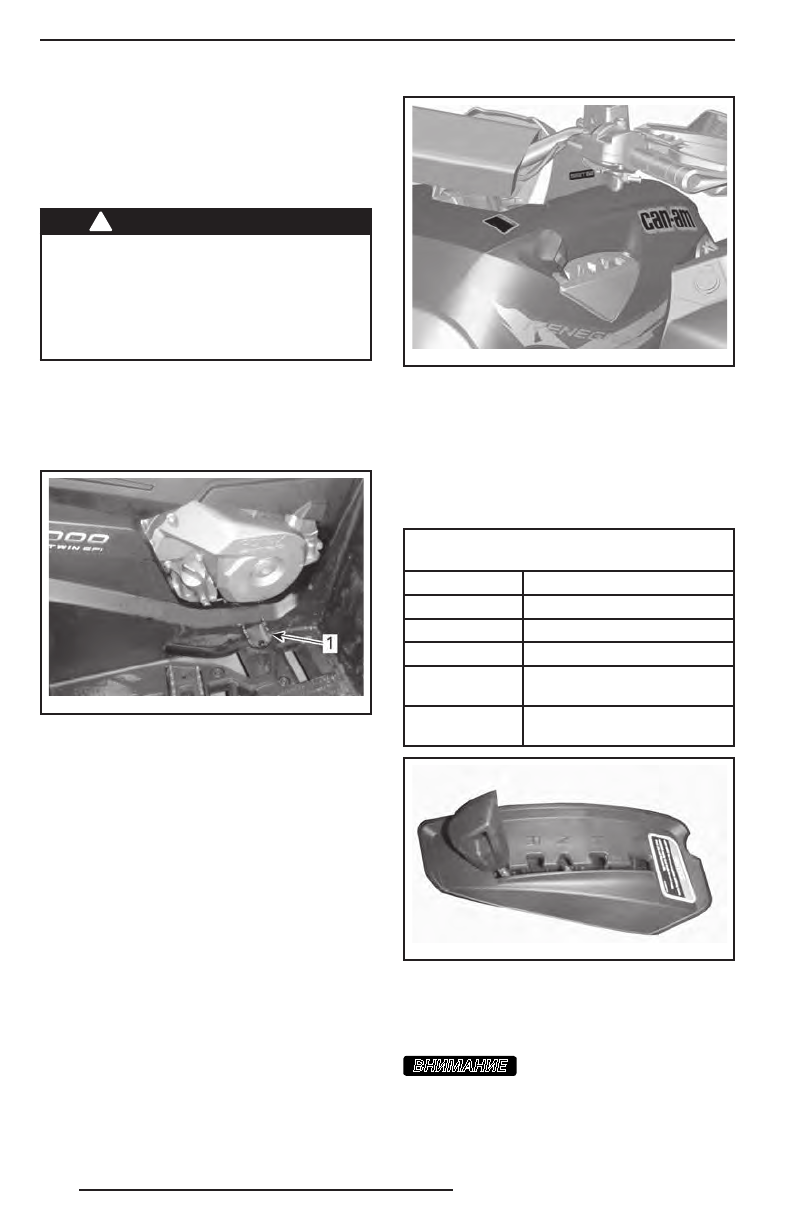

64
Выключение стояночного тормоза:
Нажмите рычаг тормоза. Замок должен
автоматически вернуться в исходное по-
ложение. Рычаг тормоза также должен
возвращаться в исходное положение.
!
ПРЕДОСТЕРЕЖЕНИЕ
Перед началом движения убеди-
тесь, что стояночный тормоз полно-
стью отключён. Тормоз, заблокиро-
ванный непрерывными нажатиями
на рычаг, может повредить детали
тормозной системы или загореться.
5) Педаль тормоза
Педаль тормоза располагается с правой
стороны мотовездехода рядом с двига-
телем.
vm o20 12-0 12- 015 _a
1. Педаль тормоза
Педаль тормоза предназначена для за-
медления и остановки мотовездехода.
При нажатии на педаль включается
толь-
ко
тормоз задних колёс.
Эффективность торможения пропорцио-
нальна силе нажатия на педаль.
ПРИМЕЧАНИЕ:
Включение заднего тор-
моза также воздействует и на передние
колеса через силовую передачу (когда
включён режим 4WD).
6) Рычаг переключения
передач
Рычаг переключения передач располага-
ется на правой стороне мотовездехода
рядом с рулевой колонкой.
vm o20 13-0 11- 003
РАСПОЛОЖЕНИЕ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕ-
РЕДАЧ
Рычаг используется для переключения
передач.
Рычаг переключения передач может за-
нимать одно из 5 фиксированных поло-
жений:
ПОЛОЖЕНИЯ РЫЧАГА
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
ПОЛОЖЕНИЕ
ПЕРЕДАЧА
P
Стоянка
R
Задний ход
N
Нейтраль
H
Повышающая передача
(движение вперед)
L
Понижающая передача
(движение вперед)
vm o20 12-0 12- 036
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
Прежде чем включить передачу, необхо-
димо остановить мотовездеход и приве-
сти в действие тормоза.
ВНИМАНИЕ
Конструкцией коробки
передач не предусмотрена возмож-
ность переключения передач во вре-
мя движения.
ОРГАНЫ УПРАВЛЕНИЯ
