101
5. Установив мотовездеход на ровной
горизонтальной площадке, проверь-
те уровень охлаждающей жидкости:
он должен находиться между метка-
ми «MIN» и «MAX».

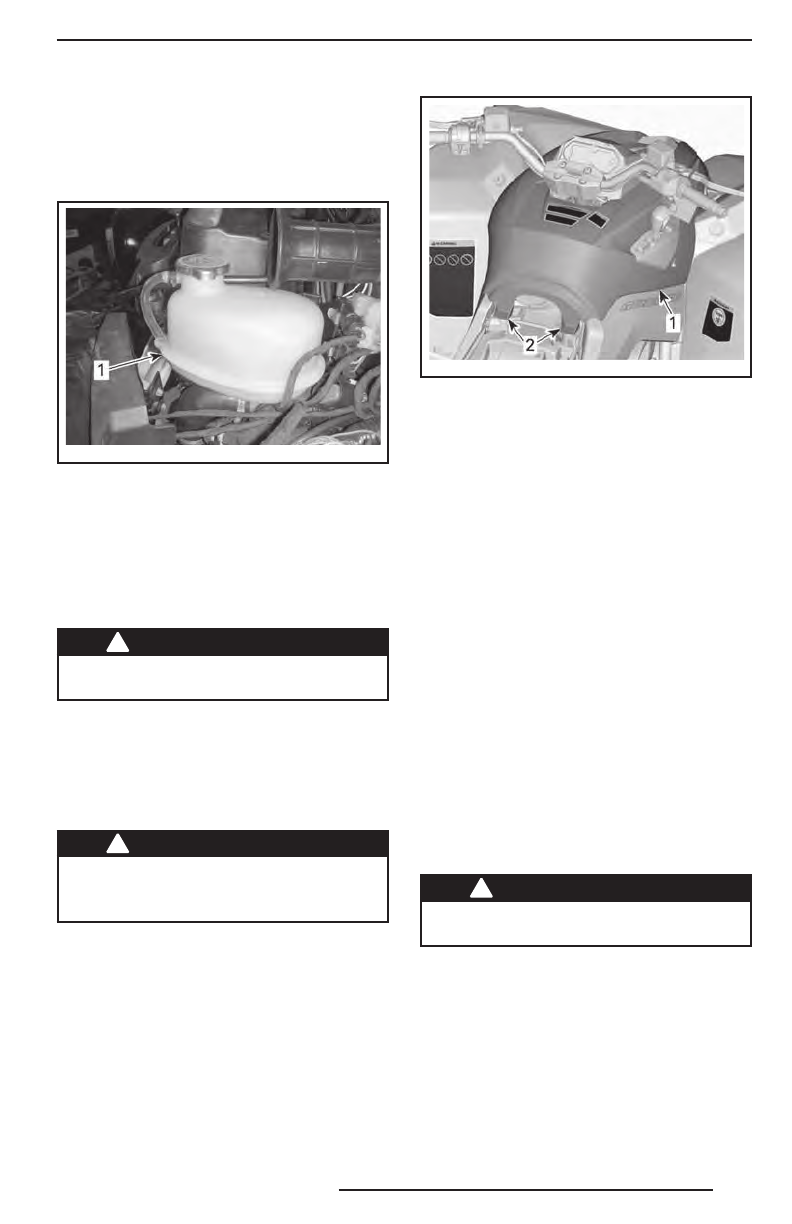

vm o20 12-0 14- 019 _a
1. Расширительный бачок системы охлаждения
двигателя
ПРИМЕЧАНИЕ:
При температуре ниже
20 °C уровень охлаждающей жидкости
может быть немного ниже метки «MIN».
6. Долейте охлаждающую жидкость
до метки «MAX».
!
ПРЕДОСТЕРЕЖЕНИЕ
Не снимайте крышку расширитель-
ного бачка, пока двигатель горячий.
7. Во избежание разлива охлаждаю-
щей жидкости пользуйтесь воронкой.
Не переливайте.
8. Правильно установите и надёжно затя-
ните крышку расширительного бачка.
!
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание ожогов не отворачи-
вайте крышку радиатора на неос-
тывшем двигателе.
ПРИМЕЧАНИЕ:
Частая необходимость
долива охлаждающей жидкости указыва-
ет на наличие утечек или неисправнос-
тей двигателя. Обратитесь к авторизо-
ванному дилеру Can-Am.
9. Установите консоль в последователь-
ности, обратной снятию. Обратите
внимание на следующее:
10. Совместите и вставьте штифты
в уплотнительные кольца.
vm o20 14-0 10- 003 _a
ТИПОВОЙ ВАРИАНТ
1. Консоль
2. Штифты и уплотнительные кольца
11. Снимите сиденье.
Рекомендуемая охлаждающая
жидкость
Пользуйтесь этиленгликолевым анти-
фризом, который содержит ингибитор
коррозии и специально предназначен
для алюминиевых двигателей внутрен-
него сгорания.
В систему охлаждения следует заливать
предварительно смешанную охлаждаю-
щую жидкость BRP (P/N 219 700 362) или
раствор антифриза в дистиллирован-
ной воде (50% дистиллированной воды
и 50% антифриза).
Замена охлаждающей жидкости
Слив охлаждающей жидкости
Снимите консоль. См. «
ПРОВЕРКА УРОВ-
НЯ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
».
Снимите крышку расширительного бачка.
!
ПРЕДОСТЕРЕЖЕНИЕ
Не снимайте крышку расширитель-
ного бачка, пока двигатель горячий.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
