70

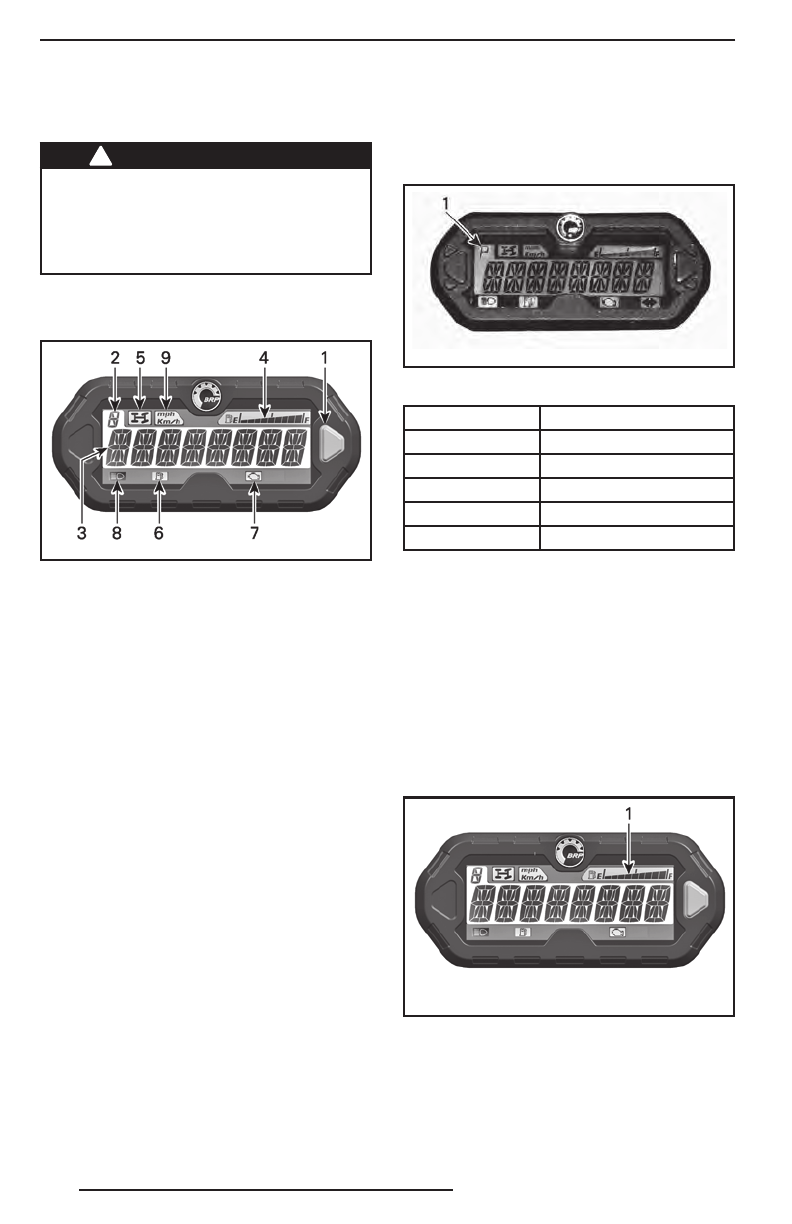

ИНФОРМАЦИОННЫЙ ЦЕНТР (LCD)
Информационный центр установлен
на специальной опоре.
!
ПРЕДОСТЕРЕЖЕНИЕ
Чтение информации с дисплея ин-
формационного центра может от-
влекать внимание от управления
м ото в е з д еход о м и н а бл юд е н и я
за окружающей обстановкой.
Описание информационного
центра
vm o20 13-0 10- 001 _a
1. Кнопка выбора режима индикации
2. Индикатор выбранной передачи
3. Основной дисплей
4. Указатель уровня топлива
5. Сигнальная лампа режима 4WD
6. Сигнальная лампа низкого уровня топлива
7. Сигнальная лампа CHECK ENGINE (проверь
двигатель)
8. Сигнальная лампа включения дальнего света фар
9. Сигнальная лампа единиц измерения скорости
1) Кнопка выбора режимов
индикации
Кнопка выбора режимов индикации ис-
пользуется для перемещения по пунк-
там меню или изменения настроек ин-
формационного центра.
2) Индикатор выбранной
передачи
На данном индикаторе отображается вы-
бранная передача.
vm r2007 -050 -00 2_d
1. Выбранная передача
ОБОЗНАЧЕНИЕ
РЕЖИМ
«P»
Стоянка
«R»
Задний ход
«N»
Нейтраль
«H»
Повышающая передача
«L»
Понижающая передача
3) Основной дисплей
Основной дисплей используется для
отображения многочисленных функций
информационного центра.
Возможные режимы описаны в разделе
«
РЕЖИМЫ МНОГОФУНКЦИОНАЛЬНО-
ГО ИНФОРМАЦИОННОГО ЦЕНТРА
».
4) Указатель уровня топлива
Сегментный индикатор непрерывно
отображает количество топлива в баке.
vm o20 13-0 10- 001 _b
1. Указатель уровня топлива
