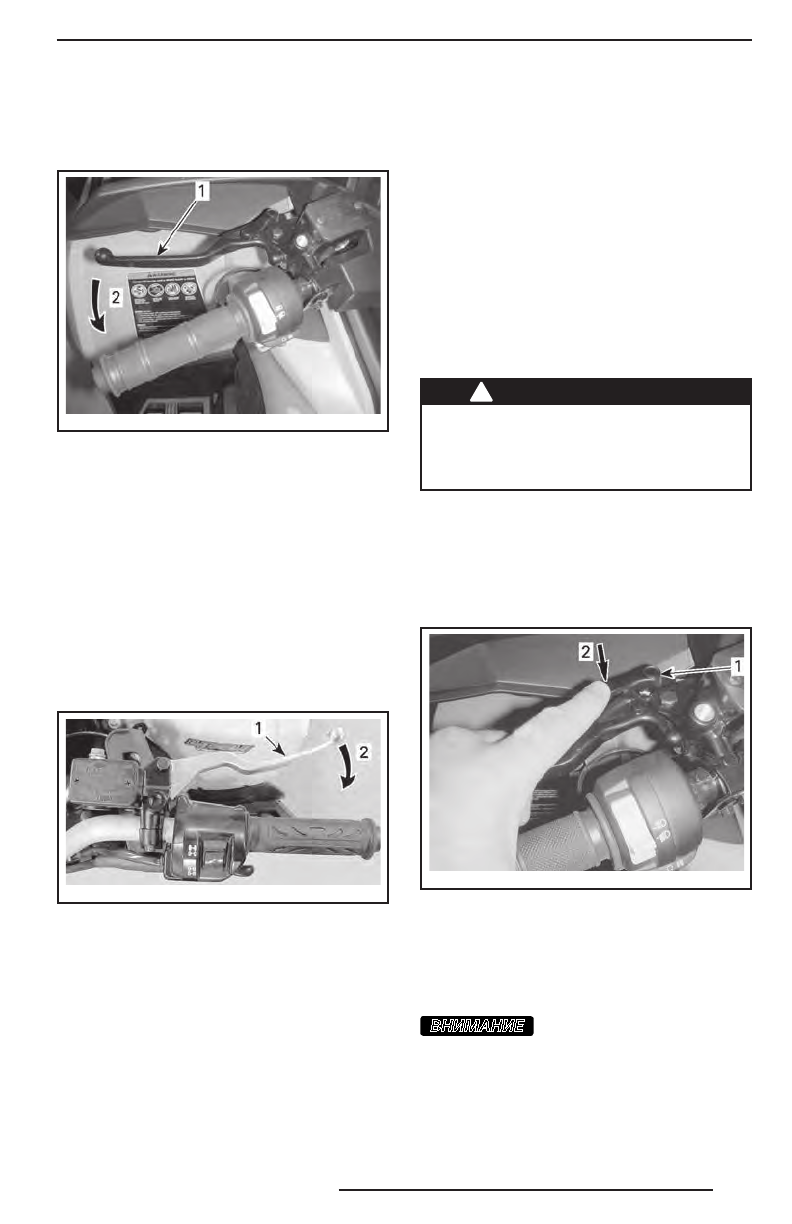

63
ОРГАНЫ УПРАВЛЕНИЯ
2) Левый рычаг тормоза
Левый рычаг тормоза располагается
на левой стороне руля.
vm o20 12-0 12- 008 _a
ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Включение тормоза
Левый рычаг тормоза предназначен для
замедления и остановки мотовездехода.
Нажатие на рычаг приводит в действие
задние тормозные механизмы.
Интенсивность торможения пропорцио-
нальна силе нажатия на рычаг.
3) Правый рычаг тормоза
Правый рычаг тормоза располагается
на правой стороне руля.
vm o20 08-0 14- 003 _a
ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Включение тормоза
Правый рычаг тормоза предназначен для
замедления и остановки мотовездехода.
Нажатие на рычаг приводит в действие
передний тормоз.
При отпускании рычаг тормоза должен
автоматически возвращаться в исходное
положение.
Эффективность торможения пропорци-
ональна силе нажатия на рычаг.
4) Стояночный тормоз
Рычаг стояночного тормоза располага-
ется на левой стороне руля.
При включении стояночного тормоза
блокируются задние колеса, что позво-
ляет обеспечить неподвижность мото-
вездехода во время стоянки.
!
ПРЕДОСТЕРЕЖЕНИЕ
Если Вы не пользуетесь мотовез-
деходом, задействуйте стояночный
тормоз и установите рычаг переклю-
чения передач в положение «P».
Включение стояночного тормоза:
Наж-
мите на рычаг тормоза и, удерживая его,
пальцем сдвиньте замок — рычаг оста-
ётся прижатым. Теперь рычаг находится
в нажатом положении, и задние тормоз-
ные механизмы приведены в действие.
vm o20 12-0 12- 009 _a
ТИПОВОЙ ВАРИАНТ
1. Замок рычага тормоза
2. Нажать для включения стояночного тормоза
ПРИМЕЧАНИЕ:
Положение замка рыча-
га тормоза может быть отрегулировано
в нескольких позициях.
ВНИМАНИЕ
Убедитесь, что когда сто-
яночный тормоз задействован, мото-
вездеход надёжно удерживается
на месте.
