100
Радиатор

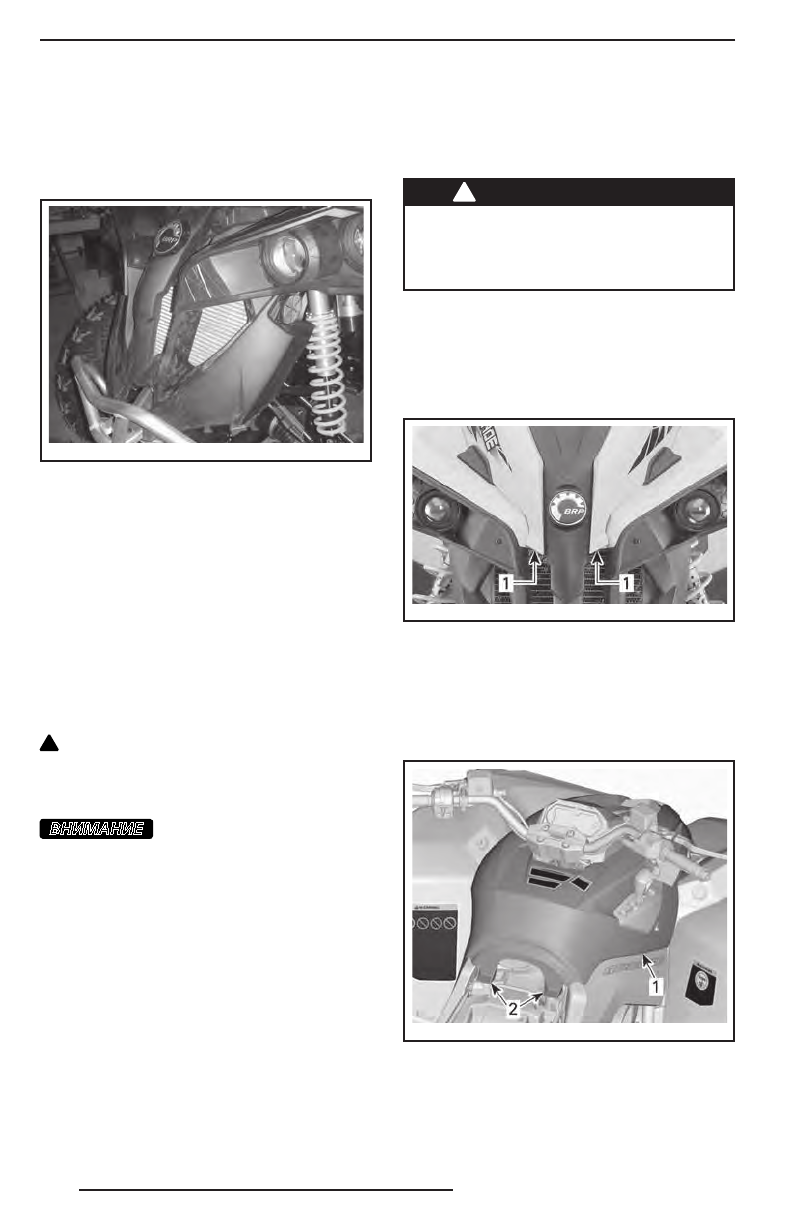

Осмотр радиатора
Регулярно очищайте область, прилегаю-
щую к радиатору.
vm o20 12-0 14- 018
ТИПОВОЙ ВАРИАНТ
Осмотрите радиатор и шланги на нали-
чие утечек или повреждений.
Осмотрите пластины радиатора. Они
должны быть очищены от грязи, пыли,
листьев и другого мусора, препятству-
ющего нормальной работе радиатора.
Вручную удалите мусор с радиатора.
Если поблизости есть вода, ополосни-
те радиатор.
Если возможно, промойте радиатор
струёй воды из садового шланга.
!
ОСТОРОЖНО Не мойте горячий ра-
диатор вручную. Прежде чем присту-
пить к мойке радиатора, дайте ему
остыть.
ВНИМАНИЕ
Будьте осторожны в об-
ращении с пластинами радиатора.
Не пользуйтесь инструментами или
предметами, которые могут их повре-
дить. Пластины радиатора сделаны тон-
кими для более эффективного охлаж-
дения. ПРИ МОЙКЕ ПОДАВАЙТЕ ВОДУ
ТОЛЬКО ПОД НИЗКИМ ДАВЛЕНИЕМ —
ПОДАЧА ВОДЫ ПОД ВЫСОКИМ ДАВ-
ЛЕНИЕМ НЕ ДОПУСКАЕТСЯ.
Для проверки работы системы охлажде-
ния обратитесь за помощью к авторизо-
ванному дилеру Can-Am.
Охлаждающая жидкость
Проверка уровня охлаждающей
жидкости
!
ПРЕДОСТЕРЕЖЕНИЕ
Уровень охлаждающей жидкости
проверяется на холодном двига-
теле. Не доливайте охлаждающую
жидкость в горячий двигатель.
1. Установите мотовездеход на ровной
горизонтальной площадке.
2. Снимите сиденье.
3. Поднимите переднюю часть централь-
ной панели.
vm o20 08-0 05- 002 _a
ТИПОВОЙ ВАРИАНТ
1. Поднимать здесь
4. Снимите консоль.
4.1 Поднимайте заднюю часть консо-
ли вверх, пока штифты не выйдут
из уплотняющих колец.
vm o20 14-0 10- 003 _a
ТИПОВОЙ ВАРИАНТ
1. Консоль
2. Штифты и уплотнительные кольца
4.2 Потянуть консоль назад.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
