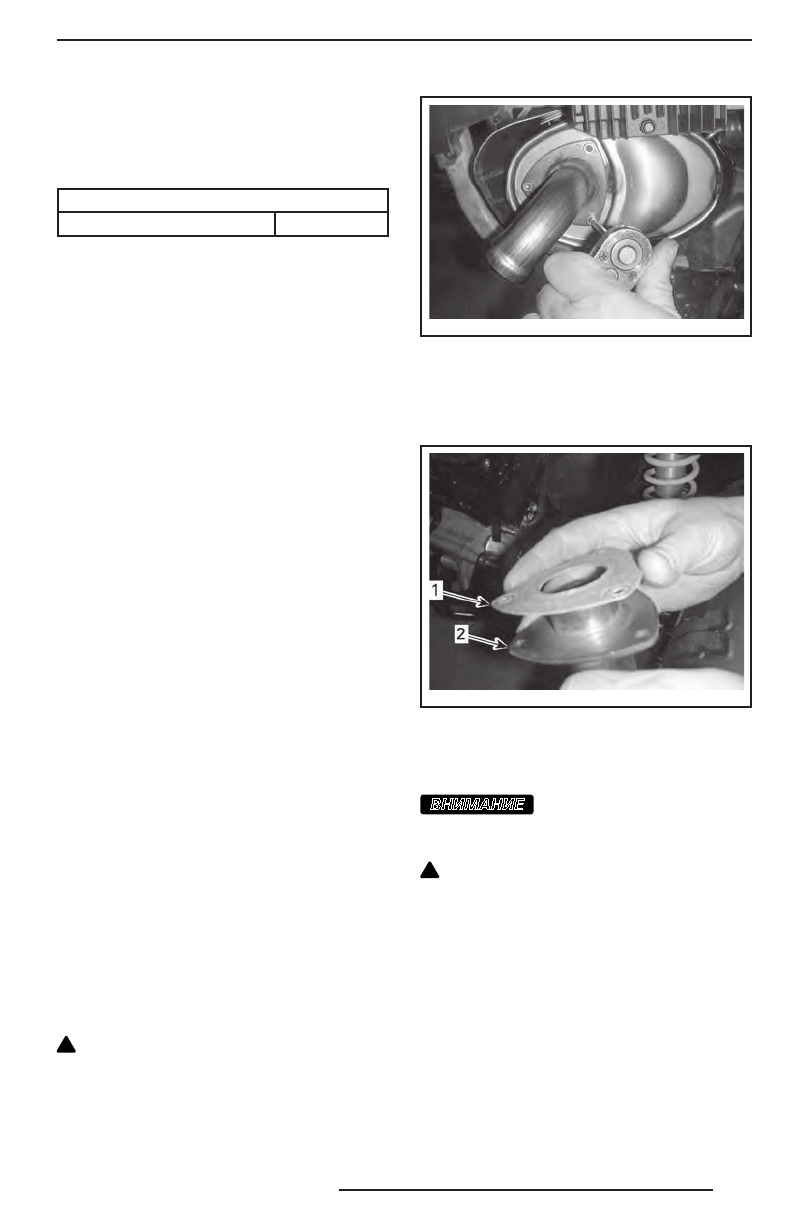

103
4. Установите винты отверстий для уда-
ления воздуха, используя
НОВЫЕ
уплотнительные кольца, и затяните
их рекомендуемым моментом.
МОМЕНТ ЗАТЯЖКИ
Уплотнительное кольцо
4,4–5,6 Н•м
5. Заливайте охлаждающую жидкость,
пока система не заполнится до крыш-
ки радиатора.
6. Запустите двигатель.
ПРИМЕЧАНИЕ:
Не устанавливайте
крышку радиатора.
7. Запустите двигатель и оставьте его
работать на оборотах холостого хода,
пока не включится вентилятор систе-
мы охлаждения.
ПРИМЕЧАНИЕ:
Во время прогрева дви-
гателя контролируйте и, при необхо-
димости, доводите до нормы уровень
охлаждающей жидкости.
8. Два или три раза нажмите рычаг дрос-
сельной заслонки; проверьте уровень
охлаждающей жидкости.
9. Остановите двигатель и дайте ему
остыть.
10. Проверьте систему охлаждения
на наличие утечек.
11. Проверьте уровень охлаждающей
жидкости в расширительном бачке.
При необходимости долейте охлаж-
дающую жидкость.
12. Установите крышку радиатора.
13. Установите консоль на место. См.
«
ПРОВЕРКА УРОВНЯ ОХЛАЖДАЮ-
ЩЕЙ ЖИДКОСТИ
».
Искрогаситель
Проверка состояния и чистка
искрогасителя
ПРИМЕЧАНИЕ:
Замена сетчатого фильт-
ра искрогасителя требуется только при
обнаружении повреждений.
!
ОСТОРОЖНО Прежде чем присту-
пить к осмотру или проверке состо-
яния компонентов системы выпуска
отработавших газов, дайте им остыть.
Выверните и утилизируйте винты креп-
ления выхлопной трубы.
vm o20 12-0 12- 709
ТИПОВОЙ ВАРИАНТ — СНИМИТЕ ВЫХЛОП-
НУЮ ТРУБУ
Снимите выхлопную трубу, уплотнитель-
ную прокладку (утилизировать) и искро-
гаситель.
vm o20 12-0 14- 014 _a
ТИПОВОЙ ВАРИАНТ
1. Уплотнительная прокладка
2. Выхлопная труба
Щёткой очистите искрогаситель от нагара.
ВНИМАНИЕ
Пользуйтесь мягкой щёт-
кой и действуйте осторожно, чтобы
не повредить сетку искрогасителя.
!
ОСТОРОЖНО Надевайте средства
защиты органов зрения и перчатки.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
