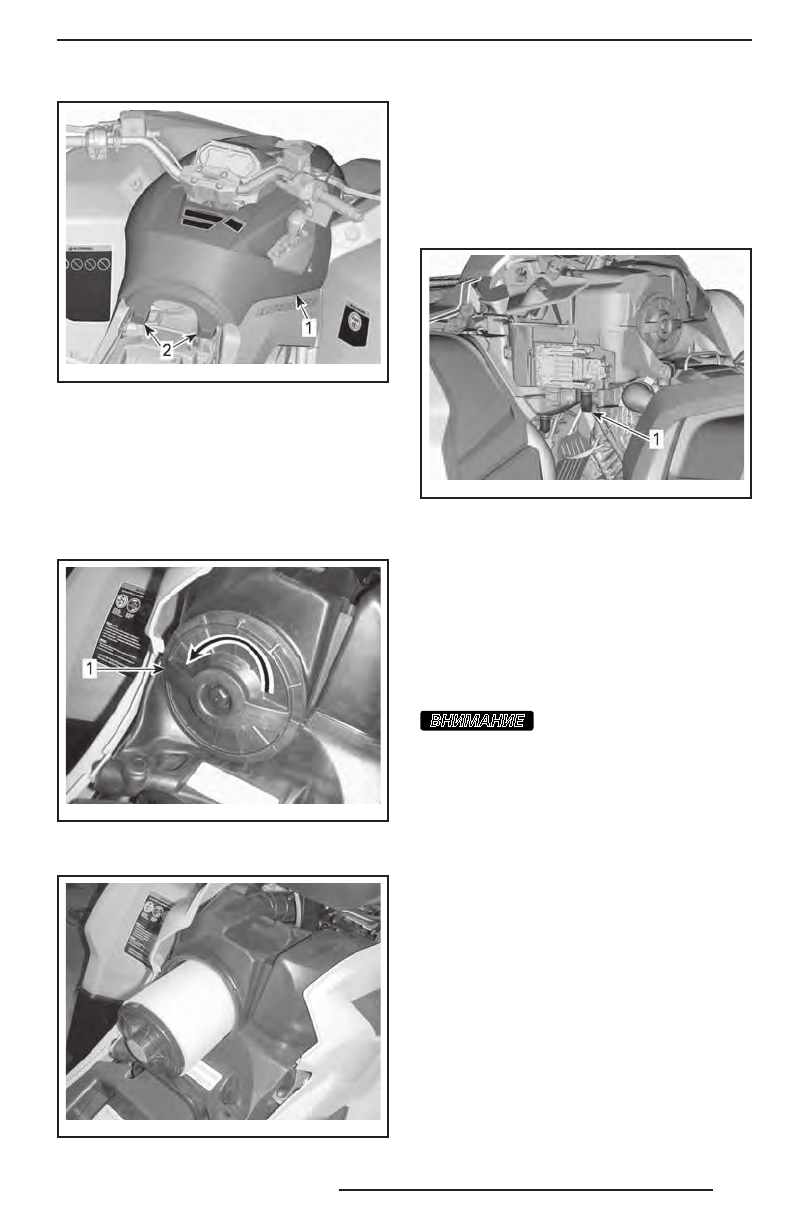

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
vm o20 14-0 10- 003 _a
ТИПОВОЙ ВАРИАНТ
1. Консоль
2. Штифты и уплотнительные кольца
3.2 Потянуть консоль назад.
4. Чтобы снять крышку воздушного фильт-
ра, поверните её против часовой стрелки.
ПРИМЕЧАНИЕ:
Для снятия крышки мож-
но использовать накидной гаечный ключ.
vm o20 12-0 12- 039 _a
1. Крышка воздушного фильтра
5. Снимите воздушный фильтр.
vm o20 12-0 12- 038
СНЯТИЕ ВОЗДУШНОГО ФИЛЬТРА
Проверка состояния/слив воды
из корпуса воздушного фильтра
двигателя
1. Снимите левую боковую панель. См.
«
КОРПУС
».
2. Слейте воду из дренажной трубки кор-
пуса воздушного фильтра.
vm r2012 -010 -01 7_a
ТИПОВОЙ ВАРИАНТ — ДЛЯ НАГЛЯДНОСТИ НЕ-
КОТОРЫЕ КОМПОНЕНТЫ СНЯТЫ
1. Дренажная трубка корпуса воздушного фильтра
3. Убедитесь в отсутствии загрязне-
ний в «грязной» камере воздушного
фильтра.
– При обнаружении каких-либо загряз-
нений или жидкости, очистите камеру
воздушного фильтра с помощью пы-
лесоса.
ВНИМАНИЕ
Не подавайте сжатый
воздух в камеру воздушного фильтра.
4. Проверьте дренажную трубку воздуш-
ного фильтра («чистая» камера).
– При обнаружении каких-либо загряз-
нений или воды, обратитесь к разде-
лу «
СПЕЦИАЛЬНЫЕ ОПЕРАЦИИ
».
– Установите источник загрязнений.
