85
НАСТРОЙКА МОТОВЕЗДЕХОДА
Регулировка демпфирующей
способности амортизатора
Модели X xc
Демпфирующая способность при ходе
сжатия на низкой скорости
Демпфирующая способность аморти-
затора при ходе сжатия на низкой ско-
рости определяет реакцию амортизато-
ра при низких скоростях перемещения
подвески (медленный ход сжатия, в боль-
шинстве случаев при движении с низкой
скоростью).
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
НА КРУПНЫХ
НЕРОВНОСТЯХ
Увеличение демп-
фирующей силы при
ходе сжатия на низ-
кой скорости
Амортизатор более
жёсткий (при ходе
сжатия на низкой
скорости)
Уменьшение демп-
фирующей силы при
ходе сжатия на низ-
кой скорости
Амортизатор более
мягкий (при ходе
сжатия на низкой
скорости)
tbl2013 -00 9-04 8_a

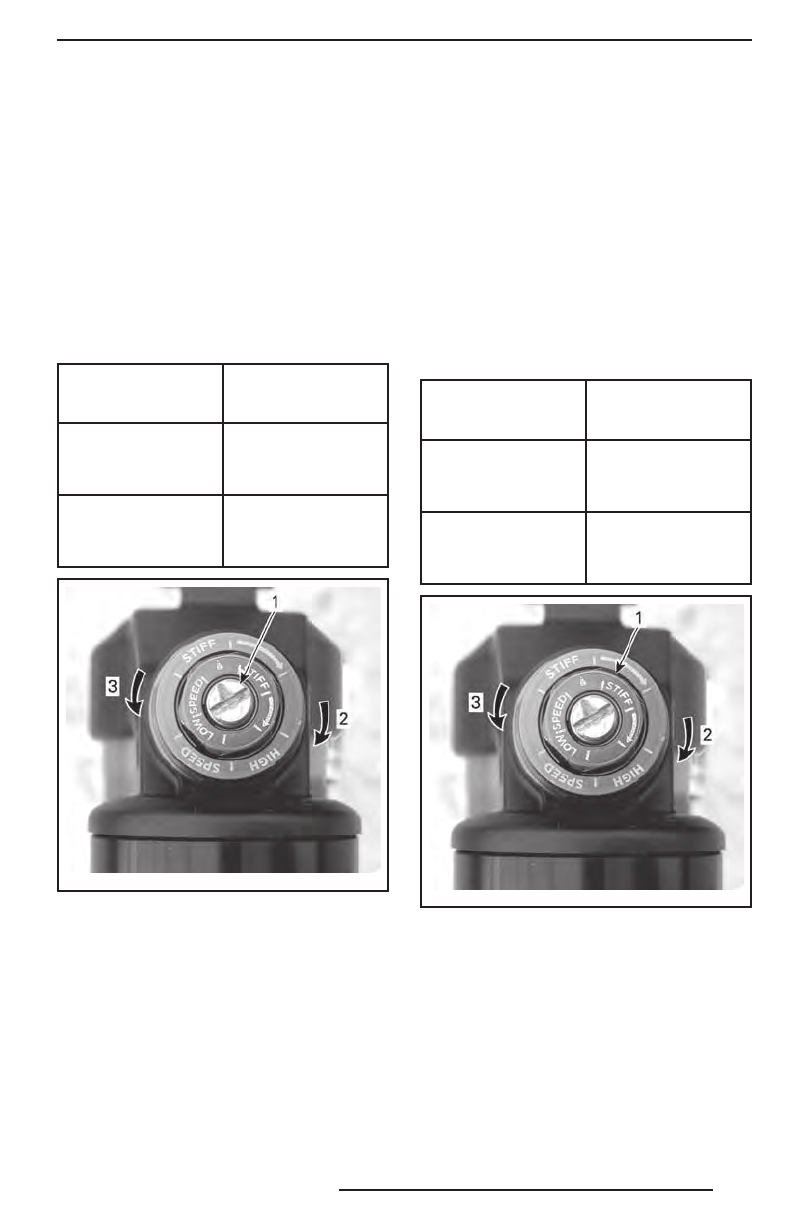

ДЕМПФИРОВАНИЕ ХОДА СЖАТИЯ НА НИЗКОЙ
СКОРОСТИ (С ИСПОЛЬЗОВАНИЕМ ОТВЁРТКИ)
1. Регулировочный винт
2. Увеличение демпфирующего усилия
(амортизатор более жёсткий)
3. Уменьшение демпфирующего усилия
(амортизатор более мягкий)
Вращайте регулятор по часовой стрел-
ке (H), чтобы
увеличить
усилие демп-
фирования (амортизатор становится бо-
лее жёстким).
Вращайте регулятор против часовой
стрелки (S), чтобы
уменьшить
усилие
демпфирования (амортизатор становит-
ся более мягким).
Сжатие (регулировка амортизации
на высокой скорости)
Демпфирующая способность амортиза-
тора при ходе сжатия на высокой ско-
рости определяет реакцию амортизато-
ра при высоких скоростях перемещения
подвески (быстрый ход сжатия, в боль-
шинстве случаев при движении с высо-
кой скоростью).
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
НА МЕЛКИХ
НЕРОВНОСТЯХ
Увеличение демп-
фирующей силы при
ходе сжатия на вы-
сокой скорости
Амортизатор более
жёсткий (при ходе
сжатия на высокой
скорости)
Уменьшение демп-
фирующей силы при
ходе сжатия на вы-
сокой скорости
Амортизатор более
мягкий (при ходе
сжатия на высокой
скорости)
tbl2013 -00 9-04 8_b
ДЕМПФИРОВАНИЕ ХОДА СЖАТИЯ НА ВЫСО-
КОЙ СКОРОСТИ (С ИСПОЛЬЗОВАНИЕМ КЛЮ-
ЧА 17 ММ)
1. Регулировочный винт
2. Увеличение демпфирующего усилия
(амортизатор более жёсткий)
3. Уменьшение демпфирующего усилия
(амортизатор более мягкий)
Вращайте регулятор по часовой стрел-
ке (H), чтобы
увеличить
усилие демп-
фирования (амортизатор становится бо-
лее жёстким).
