Индикация рабочих сообщений и неисправностей

Logamax plus – 6 720 803 788 (2012/10)

48

15

Индикация рабочих сообщений и
неисправностей

15.1 Индикация рабочих сообщений и неисправностей

Главный регулятор BC20 контролирует работу всех регулирующих,
управляющих органов и устройств безопасности.

Все рабочие состояния котла однозначно определяются рабочим
кодом, при неисправностях дополнительно выдаётся код
неисправности. Это позволяет выполнить диагностику по
следующим таблицам.

Индикация рабочих сообщений и неисправностей подразделяется
следующим образом:
• Рабочие сообщения, которые показывают рабочее состояние при

нормальной работе котла.
– Рабочие сообщения можно посмотреть во время работы котла

через меню информации (



 сервисная функция i01, стр. 32).

• Блокирующие неисправности ведут к ограниченному по времени

выключению отопительной системы. Отопительная система
включается сама, как только исчезает блокирующая
неисправность.
– Блокирующие неисправности показаны на дисплее в виде

постоянно горящего кода неисправности и рабочего кода.

• Запирающие неисправности ведут к выключению отопительной

системы, и включить её можно только после сброса.
– Запирающие неисправности показаны на дисплее в виде

мигающего кода неисправности и рабочего кода.

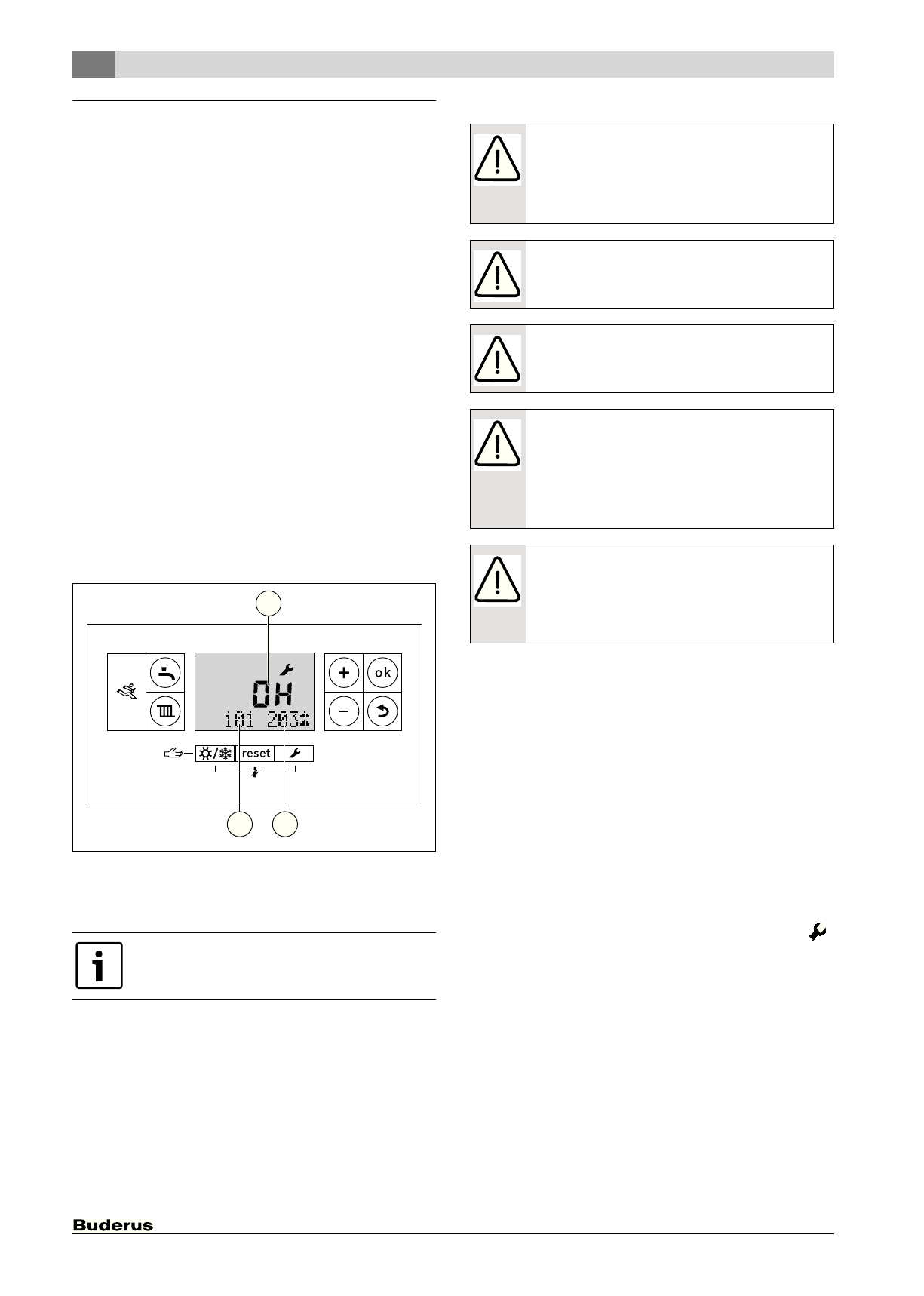

Рис. 56  Пример индикации рабочего кода

[1]

Код неисправности в области буквенно-цифровой индикации

[2]

Сервисная функция в текстовой строке

[3]

Рабочий код в текстовой строке

15.2 Устранение неисправностей

Если неисправность не устраняется:
▶ Проверьте электронную плату, при необходимости замените её и

настройте сервисные функции в соответствии с данными на
наклейке "Настройки в сервисном меню".

Сброс запирающей неисправности (Reset)

▶ Выключить и снова включить котел.
-или-
▶ Нажмите и держите кнопку

reset

 до тех пор, пока в текстовой

строке не появится

Reset

 .

Котел снова начнет работать, и дисплей покажет температуру
подающей линии.

Сброс параметров на первоначальные значения

Чтобы сбросить все параметры в

Меню 1

  и

Меню 2

 на

первоначальные значения:

▶ Одновременно нажмите и держите нажатыми кнопки

+

,

ok

 и

пока на дисплее не появится

8E

 .

▶ Нажмите кнопку

reset

.

Котёл включается с первоначальными значениями параметров
для

Меню 1

  и

Меню 2

. В

Меню 3

 параметры не сбрасываются.

Таблица неисправностей приведена на стр. 49.

1

2

3

6 720 619 605-33.1O

OПACHO:

возможность взрыва!

▶ Перед проведением работ с газовым

оборудованием закрыть газовый кран.

▶ После завершения работ проверить отсутствие

утечек в газовом оборудовании.

OПACHO:

отравление!

▶ После завершения работ проверить отсутствие

утечек в элементах отвода дымовых газов.

OПACHO:

удар электрическим током!

▶ Перед выполнением работ на электрических узлах

обязательно отключить напряжение питания.

OCTOPOЖHO:

возможно ошпаривание горячей

водой!
Горячая вода может стать причиной тяжелых ожогов.

▶ До начала работы с водопроводным

оборудованием закройте все краны и при
необходимости слейте воду из котла.

УBEДOMДEHИE:

протечки воды могут повредить

главный регулятор BC20.
▶ Накройте главный регулятор BC20 перед

проведением работ с водопроводящей
арматурой.
