3
Сведения о котле
Logamax plus – 6 720 803 788 (2012/10)
13
[1]
Клеммная колодка для внешнего дополнительного
оборудования (разводка клемм
[2]
Сетевой провод с вилкой
[3]
Идентификационный модуль котла (KIM)
[4]
3-ходовой клапан
[5]
Насос котлового контура
[6]
Датчик температуры горячей воды (GB072-24K)
[7]
Газовая арматура
[8]
Ограничитель температуры дымовых газов
[9]
Датчик температуры подающей линии
[10] Электрод розжига
[11] Электрод ионизации
[12] Ограничитель температуры котловой воды
[13] Нагнетающий вентилятор
[14] Запальный трансформатор
[15] Турбина (GB072-24K)
Надпись/
знак
Функция
Предохранитель
Не задействовано
Не задействовано
Не задействовано
Выход 230 В для электропитания внешнего
модуля (например, SM10, WM10, MM10),
подключен через главный выключатель
Клеммы для подключения загрузочного насоса
бака-водонагревателя (230 В, макс. 100 Вт)
или отдельного трёхходового клапана (230 В)
Клеммы для подключения циркуляционного
насоса (230 В, макс. 100 Вт)
Клеммы для подключения насоса первичного
или вторичного отопительного контура
(230 В, макс. 250 Вт)
Электропитание 230 В
Температурный регулятор вкл/выкл,
беспотенциальный
Подключение внешней системы
регулирования с управлением EMS-BUS
Клеммы для подключения отдельного
беспотенциального переключающего контакта,
например, ограничителя температуры для
обогрева полов (в состоянии поставки
перемкнуты)
Клеммы для подключения датчика наружной
температуры
Клеммы для подключения датчика
температуры
бака-водонагревателя (NTC)
Клеммы для подключения отдельного датчика
температуры подающей линии, например,
датчика стрелки

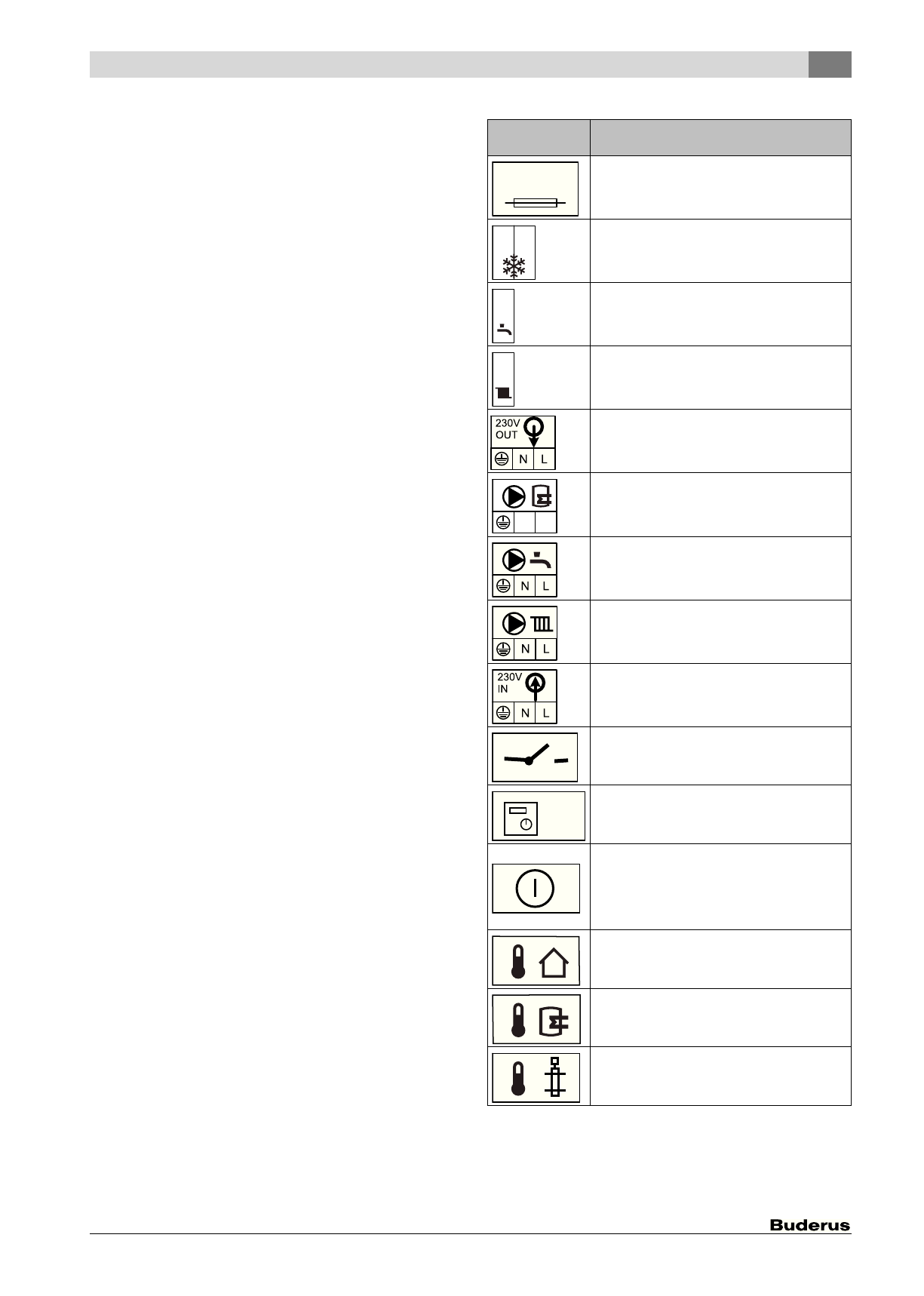

Таб. 4 Разводка клемм на клеммной колодке для внешнего
дополнительного оборудования
Fuse
5AF
FS
FR
LR
LR
N
L
EMS
EMS
