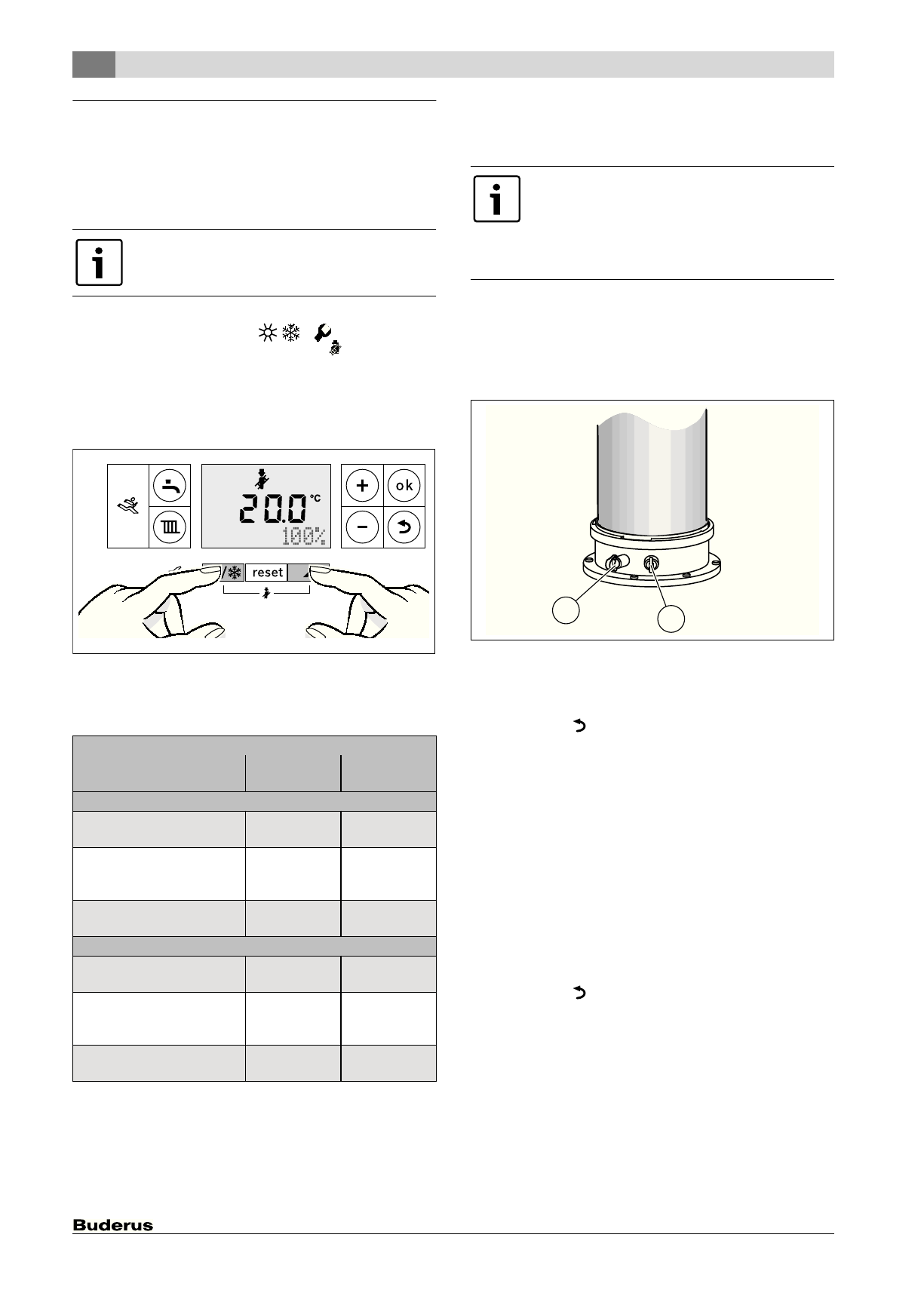

Замеры дымовых газов
Logamax plus – 6 720 803 788 (2012/10)
42
12
Замеры дымовых газов
12.1 Режим "трубочист" (работа с постоянной
теплопроизводительностью)
В режиме "трубочист" котёл работает в режиме отопления с
заданной теплопроизводительностью.
▶ Откройте вентили на радиаторах, чтобы обеспечить отбор тепла
▶ Одновременно нажмите кнопки
/
и
и держите
нажатыми, пока на дисплее не появится знак
.
Буквенно-цифровая индикация показывает температуру
подающей линии, в текстовой строке мигает фактическая
теплопроизводительность в % от максимальной номинальной
теплопроизводительности для ГВС (100 %). Через некоторое
время включается горелка.
Рис. 42
▶ Нажмите несколько раз кнопку
–
или
+
, чтобы задать требуемую
теплопроизводительность (
Любое изменение действует сразу же.
12.2 Проверка герметичности тракта дымовых газов
Измерение O
2
или CO
2
в воздухе для горения.
Для измерения используйте короткий зонд дымовых газов.
▶ Снимите заглушку с измерительного штуцера воздуха для
горения [2] (
▶ Вставить зонд дымовых газов в штуцер и загерметизировать
место измерения.
▶ В режиме "трубочист" установите
максимальную номинальную
теплопроизводительность
.
Рис. 43
[1]
Измерительный штуцер дымовых газов
[2]
Измерительный штуцер воздуха для горения газа
▶ Измерьте содержание O
2
и CO
2
.
▶ Нажмите кнопку
.
После этого котёл перейдет на нормальный режим работы.
▶ Выньте зонд дымовых газов.
▶ Установите заглушку.
12.3 Измерение СО в дымовых газах
Для измерения используйте перфорированный зонд дымовых
газов.
▶ Снимите заглушку с измерительного штуцера дымовых газов [1]
(
▶ Вставьте зонд дымовых газов в штуцер до упора и
загерметизируйте место измерения.
▶ В режиме "трубочист" установите
максимальную номинальную
теплопроизводительность
.
▶ Измерьте содержание CO.
▶ Нажмите кнопку
.
После этого котёл перейдет на нормальный режим работы.
▶ Выньте зонд дымовых газов.
▶ Установите заглушку.
В вашем распоряжении 15 минут для измерения
параметров или изменения настроек. После этого
котёл опять перейдет на нормальный режим работы.
Показания на дисплее в режиме "трубочист"
Природный
газ
Сжиженный
газ
GB072-24, GB072-24K
Максимальная номинальная
теплопроизводительность
100 %
100 %
Максимальная номинальная
теплопроизводительность
отопления
75 %
76 %
Минимальная номинальная
теплопроизводительность
23 %
25 %
GB072-14
Максимальная номинальная
теплопроизводительность
100 %
100 %
Максимальная номинальная
теплопроизводительность
отопления
92 %
92 %
Минимальная номинальная
теплопроизводительность
21 %
33 %
Таб. 19 Показание номинальной теплопроизводительности в
процентах
6 720 619 605-16.1O
Измерение содержания O
2
или CO
2
в воздухе для
горения позволяет в исполненной по C
13X
, C
93X
(C
33X
) и C
43X
системе отвода дымовых газов
проверить её
герметичность
. Содержание O
2
не
должно быть менее 20,6 %. Содержание CO
2
не
должно превышать 0,2 %.
6 720 614 153-08.2O
