6

Электрические соединения

Logamax plus – 6 720 803 788 (2012/10)

22

6.2

Подключение котла проводом с сетевым
штекером

▶ Вставьте вилку сетевого шнура в розетку с заземляющим

контактом (вне зон защиты 1 и 2).

-или-
▶ Если котёл подключен в зоне безопасности 1 или 2 или при

недостаточной длине провода, то отсоедините провод
(



глава 6.4.5).

▶ Выполните подключение к электросети через разделительное

устройство по всем полюсам с минимальным расстоянием между
контактами 3 мм (например, предохранители, защитные
автоматы).

▶ В зоне безопасности 1 прокладывайте кабель вертикально вверх.

6.3

Системы управления

Котёл может работать со системами управлени Buderus:
• Путь управления Logamatic серии RC
• Система управления Logamatic 4121

6.4

Подключение дополнительных принадлежностей

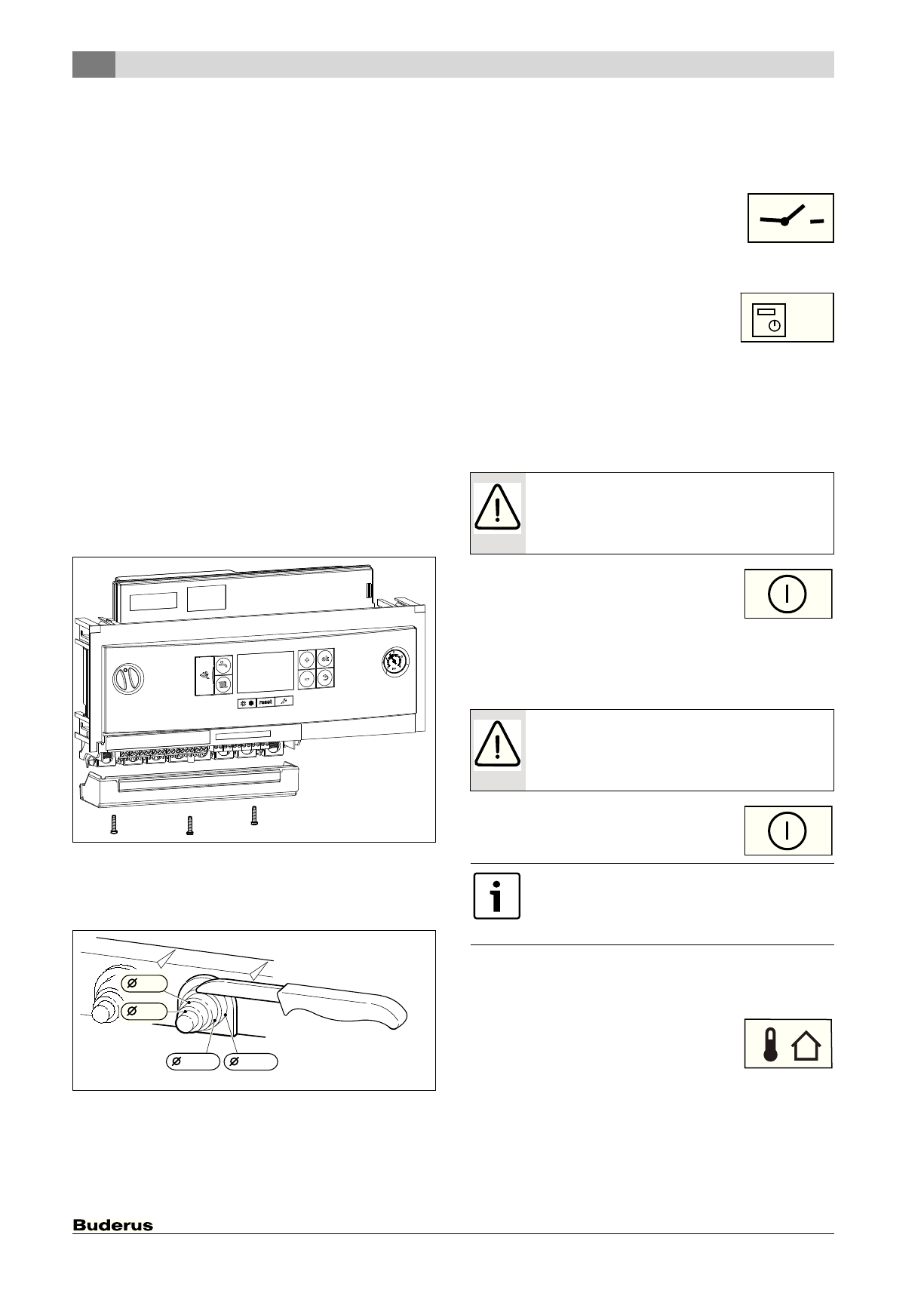

Снятие крышки с клемм

Клеммы для подключения дополнительного оборудования
находятся под крышкой. Клеммные колодки имеют цветовую и
механическую маркировку.

▶ Выверните 3 винта из крышки и снимите её вниз.

Рис. 18

Защита от брызг воды

▶ Для защиты от струй воды (IP) сальниковый ввод отрезать всегда

в соответствие с диаметром кабеля.

Рис. 19

▶ Вывести кабель через сальниковый ввод и соответствующим

образом подключить.

▶ Закрепите кабель на фиксаторе для разгрузки от натяжения.

6.4.1

Подключение беспотенциального температурного
регулятора вкл/выкл

Применение температурного регулятора вкл/выкл не разрешается
в некоторых странах (например, в Германии и Австрии).
Соблюдайте местные правила.

▶ Температурный регулятор вкл/выкл

подключается к клеммам, обозначенным этим
знаком.

6.4.2

Подключение пульта управления Logamatic RC35 или
системы управления Logamatic 4121

▶ Logamatic подключается к клеммам,

обозначенным этим знаком.

6.4.3

Подключение реле контроля температуры AT90
подающей линии контура теплых полов

У отопительных систем только с обогревом полов и прямым
гидравлическим подключением котла.

При срабатывании реле контроля температуры отключаются
отопление и приготовление горячей воды.

▶ Удалите перемычку с клемм, обозначенных

этим знаком.

▶ Подключите реле контроля температуры.

6.4.4

Подключение конденсатного насоса BM-C20 или
нейтрализационного устройства NEx.1

При неправильном отводе конденсата отключается отопление и
горячее водоснабжение.

▶ Удалите перемычку с клемм, обозначенных

этим знаком.

▶ Подсоедините контакт отключения горелки.

6.4.5

Подключение датчика наружной температуры

Датчик наружной температуры для системы управления
подключается к котлу.

▶ Датчик наружной температуры подключается к

клеммам, обозначенным этим знаком.

6 720 646 606-10.1O

5-7

6 720 612 259-30.1R

13-14

10-12

8-9

УBEДOMДEHИE:

последовательное соединение!

▶ Несколько предохранительных устройств, таких

как AT90 и подъёмный насос конденсата должны

подключаться последовательно

.

УBEДOMДEHИE:

последовательное соединение!

▶ Несколько предохранительных устройств, таких

как AT90 и конденсатный насос должны

подключаться последовательно

.

На котле можно подключить только контакт для
отключения горелки.
▶ Выполните отдельное подключение 230 V-AC

конденсатного насоса.
