Установка котла
Logamax plus – 6 720 803 788 (2012/10)
18
Воздух для горения газа
Чтобы предотвратить коррозию, воздух для горения газа не должен
содержать агрессивных веществ.
Способствующими коррозии считаются галогенсодержащий
углеводород, соединения хлора и фтора. Они могут содержаться в
растворителях, красках, клеях, горючих газах и бытовых чистящих
средствах.
Температура поверхности
Максимальная температура поверхности котла не превышает 85 °C.
Поэтому особые меры защиты, предусмотренные для горючих
строительных материалов и встроенной мебели, в данном случае не
требуются. В местных государственных предписаниях могут
содержаться иные требования. Требуется соблюдение норм СНиП.
Установки на сжиженном газе ниже уровня земли
Котёл соответствует требованиям TRF при установке ниже уровня
земли.
5.5
Предварительный монтаж трубопроводов
▶ Закрепите на стене монтажный шаблон, находящийся в
технической документации, при этом боковые расстояния до
препятствий должны быть не менее 100 мм (
▶ Сделайте по шаблону отверстия для подвесной планки и
монтажной панели.

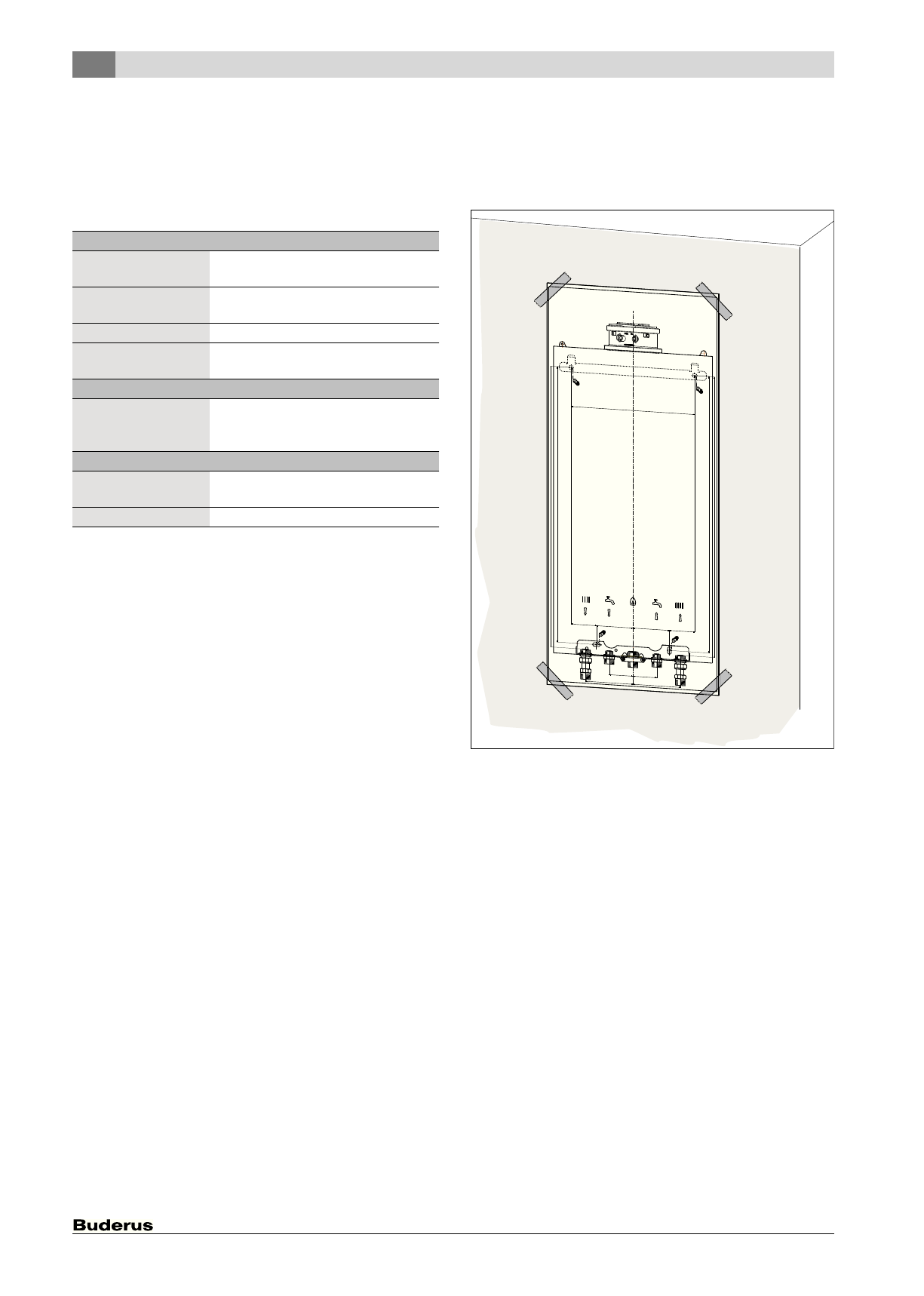

Рис. 9 Монтажный шаблон
▶ Снять монтажный шаблон.
▶ Двумя прилагаемыми винтами с дюбелями закрепите на стене
планку для подвески котла.
Промышленные источники
Химчистки
Трихлорэтилен, тетрахлорэтилен,
фторуглеводороды
Ванны для
обезжиривания
Перхлорэтилен, трихлорэтилен,
метилхлороформ
Типографии
Трихлорэтилен
Парикмахерские
Аэрозоли, фтор- и хлорсодержащие
углеводороды (фреоны)
Бытовые источники
Чистящие и
обезжиривающие
средства
Перхлорэтилен, метилхлороформ,
трихлорэтилен, дихлорметан,
тетрахлорметан, соляная кислота
Мастерские
Растворители и
разбавители
Различные хлорированные
углеводороды
Аэрозоли
Хлорфторуглеводороды (фреоны)
Таб. 8 Вещества, способствующие коррозии
6 720 619 605-35.1O
100
338
757.5
65
769
65
100
69
754.5
769
130
69
130
S8
S10
S10
8716013431 (2009/09)
S8
