14

Проверка/техобслуживание

Logamax plus – 6 720 803 788 (2012/10)

44

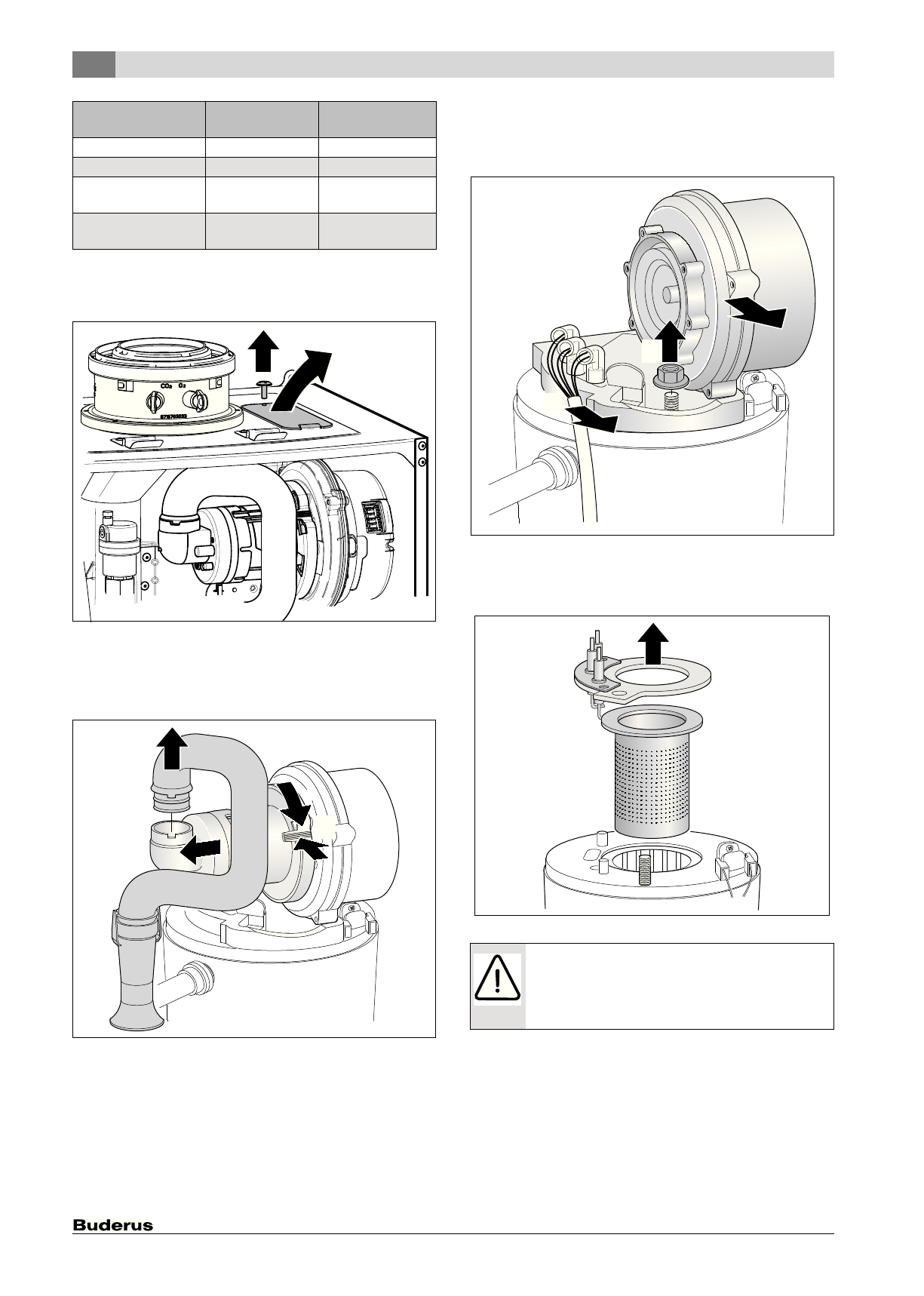

Если требуется чистка:
▶ Снимите крышку смотрового люка.

Рис. 45

1. Демонтируйте всасывающую трубу (рис. 46, 1).
2. Нажмите на фиксатор и поверните смесительное устройство

(рис. 46, 2).

3. Снимите смесительное устройство (рис. 46, 3).

Рис. 46

1. Отсоедините провода запального и контрольного электродов

(рис. 47, 1).

2. Отверните гайку крепления опоры вентилятора (рис. 47, 2).
3. Снимите вентилятор (рис. 47, 3).

Рис. 47

▶ Снимите комплект электродов с уплотнением, проверьте их

загрязнение, при необходимости очистите или замените.

▶ Выньте горелку.

Рис. 48

▶ Выньте верхний рассекатель.
▶ Выньте съёмником нижний рассекатель.

Котел

Давление
управления

Чистка?

GB072-14



 4,2 мбар

Нет

GB072-14

< 4,2 мбар

Да

GB072-24
GB072-24K



 3,5 мбар

Нет

GB072-24
GB072-24K

< 3,5 мбар

Да

Таб. 20

6 720 619 605-25.1O

1.

2.

3.

6 720 615 492-16.3O

OCTOPOЖHO:

опасность ожога!

Рассекатели могут ещё оставаться очень горячими
даже после длительного простоя котла!

▶ Охладите рассекатели влажной тряпкой.

6 720 619 605-24.1O

3.

1.

2.

6 720 611 626-82.1R
