11
Перенастройка на другой вид газа
Logamax plus – 6 720 803 788 (2012/10)
41

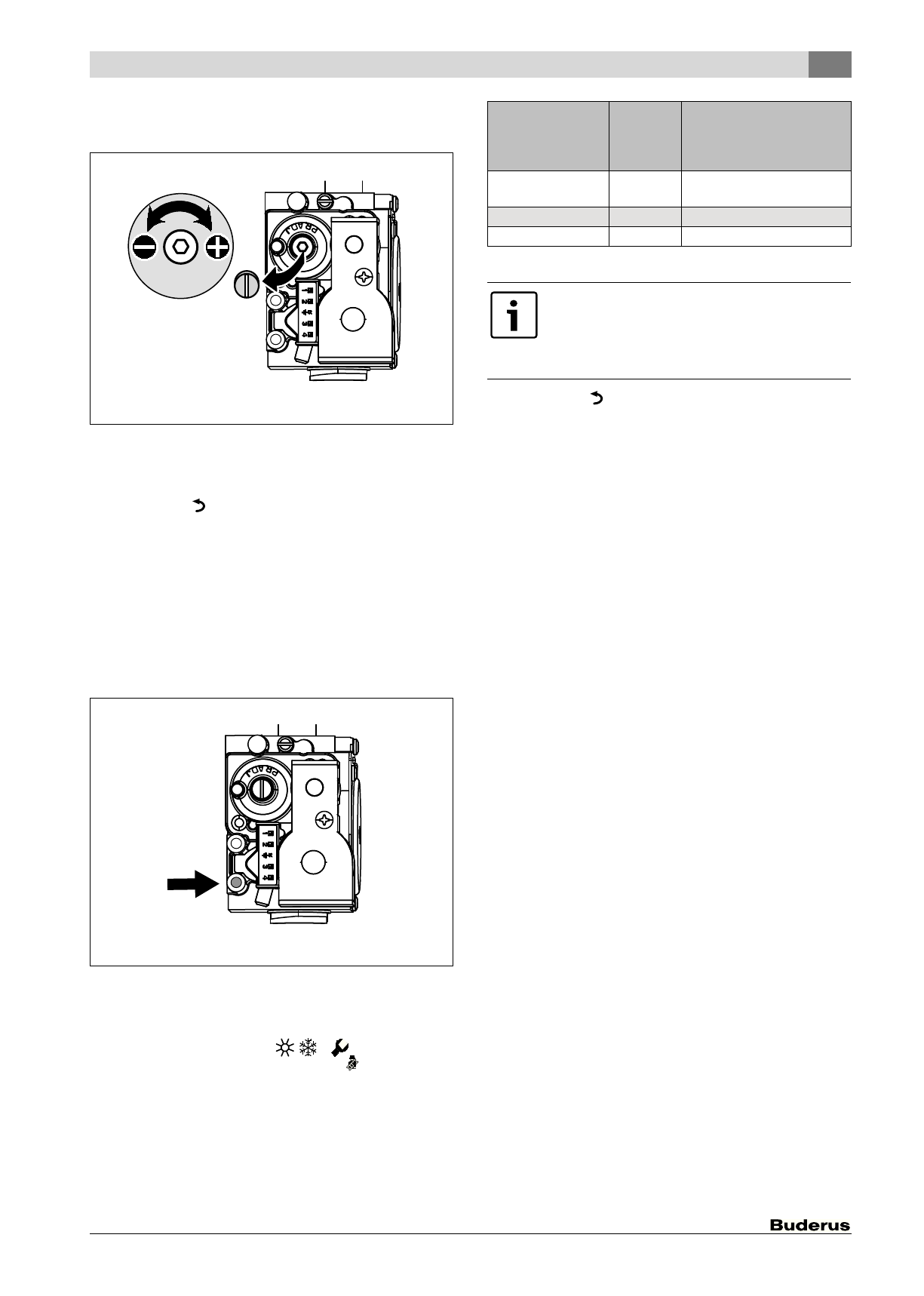

▶ Удалить пломбу с регулировочного винта газовой арматуры и
настроить содержание CO
2
или O
2
для минимальной
номинальной мощности.
Рис. 40
▶ Снова проверить настройку при максимальном и минимальном
значении тепловой мощности и при необходимости
отрегулировать.
▶ Нажмите кнопку
.
После этого котёл перейдет на нормальный режим работы.
▶ Внести значения CO
2
или O
2
в протокол ввода в эксплуатацию.
▶ Выньте щуп из измерительного штуцера и установите заглушку.
▶ Опломбируйте газовую арматуру и дроссельную газовую
заслонку.
11.3 Проверка подаваемого давления газа
▶ Выключите котёл и закройте газовый кран
▶ Отверните винт на штуцере для измерения подаваемого давления
газа и подключите манометр.
Рис. 41
▶ Откройте газовый кран и включите котёл.
▶ Для обеспечения теплоотдачи открыть вентили радиаторов или
точку отбора горячей воды.
▶ Одновременно нажмите кнопки
/
и
и держите
нажатыми, пока на дисплее не появится знак
.
Буквенно-цифровая индикация показывает температуру
подающей линии, в текстовой строке мигает фактическая
теплопроизводительность в % от максимальной номинальной
теплопроизводительности для ГВС (100 %). Через некоторое
время включается горелка.
▶ Проверьте требуемое подаваемое давление газа по таблице.
▶ Нажмите кнопку
.
После этого котёл перейдет на нормальный режим работы.
▶ Выключить котел, закрыть газовый кран, отсоединить манометр и
завернуть винт.
▶ Установить облицовку на прежнее место.
6 720 614 090-22.3O
6 720 614 090-34.2O
Вид газа
Номи-
нальное
давление
[мбар]
Допустимый диапазон
давления при макс.
номинальной тепловой
мощности [мбар]
Природный газ H
(G20)
13
10,5 - 16
Пропан
37
25 - 45
Бутан
28 - 30
25 - 35
Таб. 18
При больших или меньших значениях пуск в
эксплуатацию не разрешается. Найдите причину и
устраните ошибку. Если это невозможно, то
перекройте подачу газа и обратитесь в
газоснабжающую организацию.
