7

Ввод в эксплуатацию

Logamax plus – 6 720 803 788 (2012/10)

24

7

Ввод в эксплуатацию

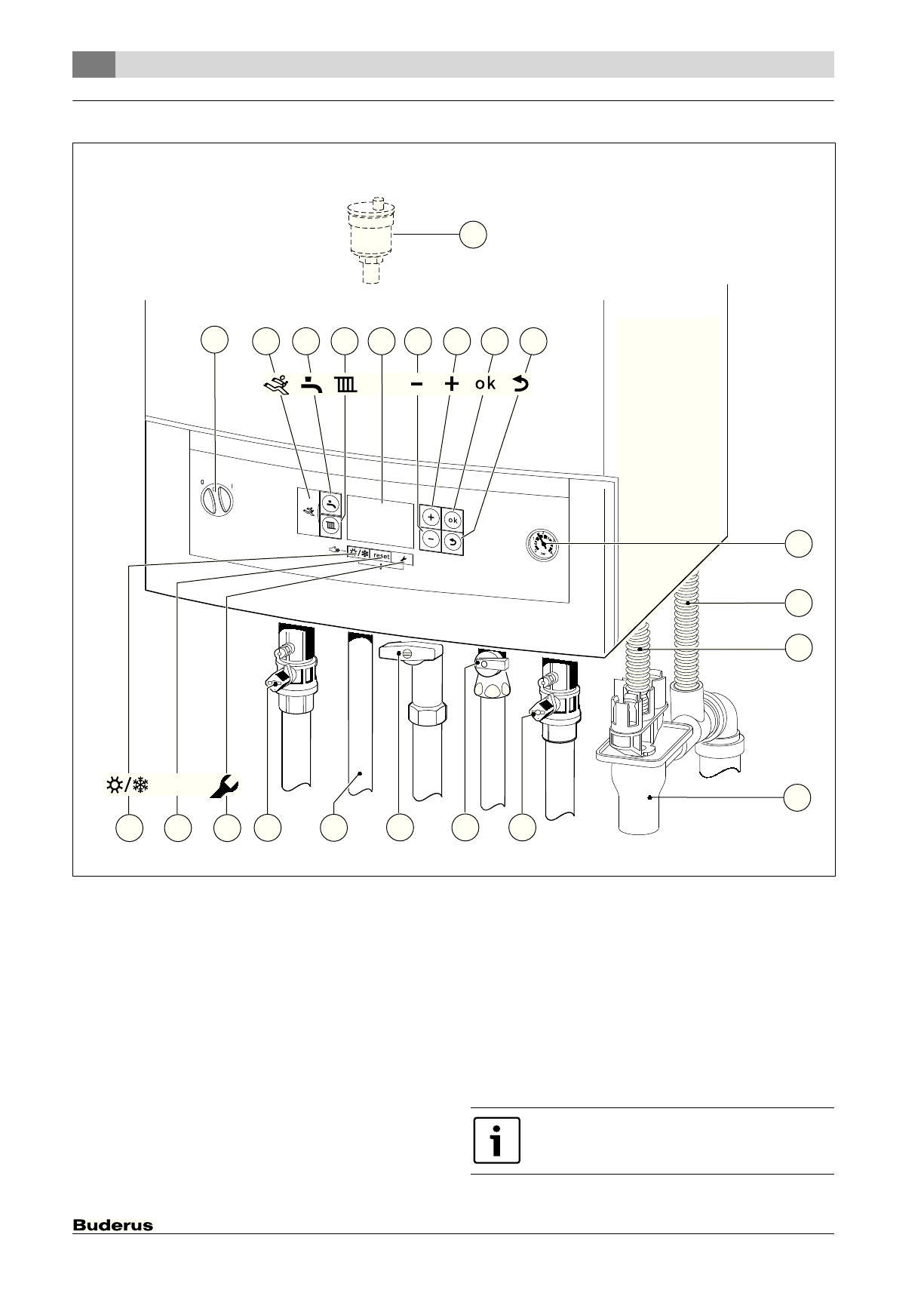

Рис. 20

[1]

Пусковой выключатель

[2]

Диагностический разъём

[3]

Кнопка «Горячая вода»

[4]

Кнопка «Отопление»

[5]

Дисплей

[6]

Кнопка «Минус»

[7]

Кнопка «Плюс»

[8]

Кнопка «ok»

[9]

Кнопка «Возврат»

[10] Автоматический воздухоотводчик
[11] Манометр
[12] Конденсатный шланг
[13] Шланг предохранительного клапана (отопительный контур)
[14] Конусный сифон (дополнительная принадлежность)
[15] Кран обратной линии отопления (дополнительная

комплектация)

[16] У котлов с баком-водонагреваелем: кран на обратной линии

бака (дополнительная комплектация),
у котлов GB072-24K: кран холодной воды (дополнительная
комплектация)

[17] Газовый кран (дополнительная комплектация)
[18] У котлов с баком-водонагреваелем: подающая линия бака,

у котлов GB072-24K: горячая вода

[19] Кран подающей линии отопления (дополнительная

комплектация)

[20] Кнопка «Сервис»
[21] Кнопка Сброс «reset»
[22] Кнопка «Летний/зимний режим»

6 720 646 606-11.1O

11

12

13

14

15

16

17

18

19

6

9

4

7

3

2

8

20

22

21

reset

10

5

1

Установите для временного пуска ручной режим на
главном регуляторе BC20 (



 стр. 28).
