7
Ввод в эксплуатацию
Logamax plus – 6 720 803 788 (2012/10)
27
▶ Нажмите кнопку
ok
, чтобы сохранить настройки.
На короткое время появится знак
.

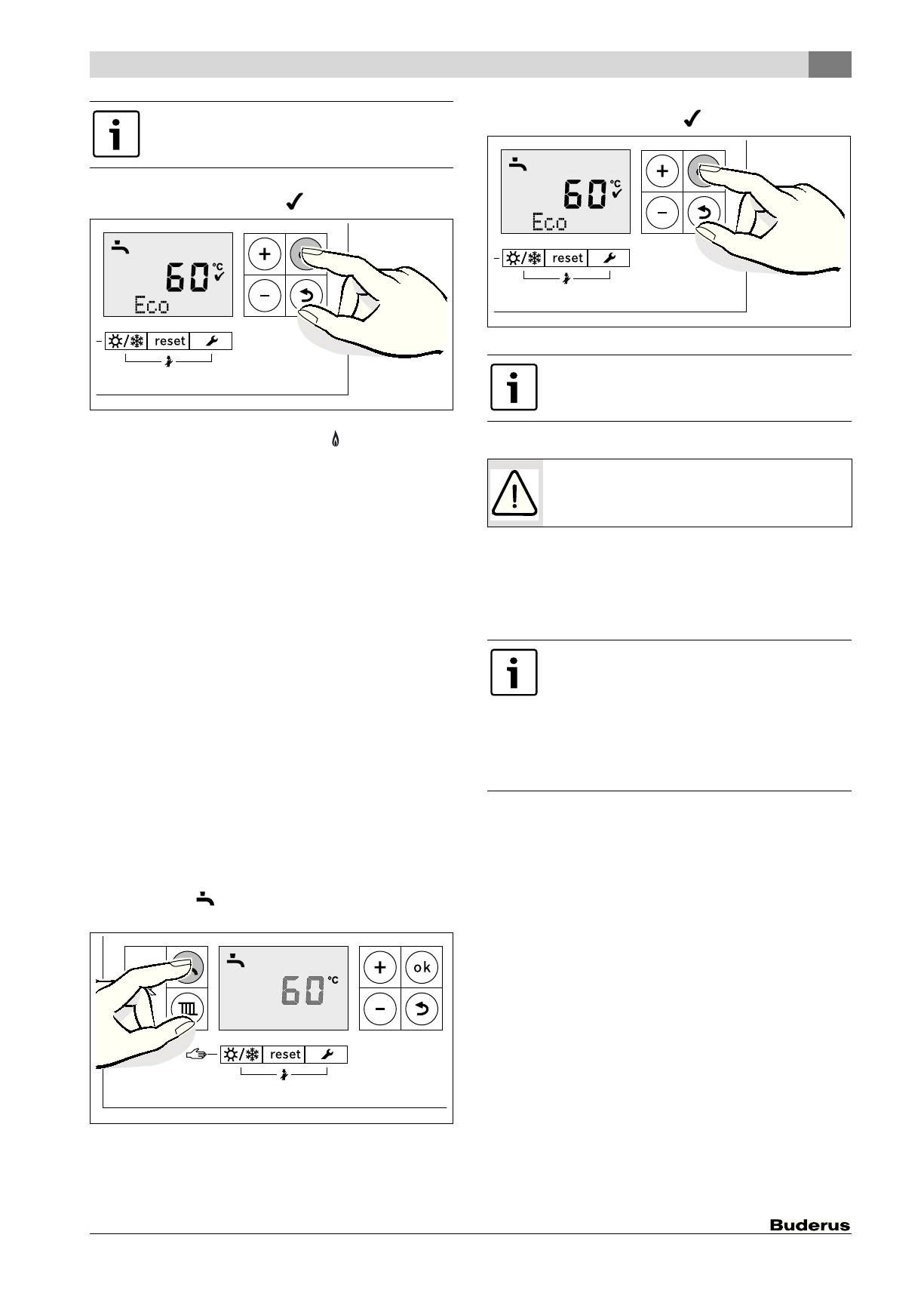

Рис. 28 Индикация экономичного режима
При включённой горелке появляется знак .
Приготовление горячей воды или экономичный режим?
Котлы с баком-водонагревателем:
•
Приготовление горячей воды
Если температура в баке-водонагревателе опускается ниже
заданной температуры более чем на 5 K ( °C), то бак начинает
греть воду до заданной температуры. Затем котёл переключается
на отопление.
•
Экономичный режим
Если температура в баке-водонагревателе опускается ниже
заданной температуры более чем на 10 K ( °C), то бак начинает
греть воду до заданной температуры. Затем котёл переключается
на отопление.
Котёл GB072-24K:
•
Приготовление горячей воды
Котёл постоянно поддерживает заданную температуру горячей
воды в теплообменнике. Благодаря этому короткое время
ожидания при отборе горячей воды. Котёл включен, даже если
нет отбора горячей воды.
•
Экономичный режим
Нагрев до заданной температуры происходит только при отборе
горячей воды.
7.5.2
Настройка температуры горячей воды
▶ Установите приготовление горячей воды или экономичный режим
(
▶ Нажмите кнопку
.
Мигает заданная температура горячей воды.
Рис. 29
▶ Кнопкой
+
или
–
установите требуемую температуру горячей
воды в пределах от 40 до 60 °C.
▶ Нажмите кнопку
ok
, чтобы сохранить настройки.
На короткое время появится знак
.
Рис. 30
Котлы с баком-водонагревателем:
7.6
Настройка пульта управления
При подключении пульта управления (например, RC35)
изменяются некоторые описываемые здесь функции. Пульт
управления и главный регулятор связываются через параметры
настройки.
7.7
После ввода в эксплуатацию
▶ Проверьте подаваемое давление газа (
▶ Проверьте вытекает ли конденсат из шланга слива конденсата.
Если этого не происходит, то выключите и включите пусковой
выключатель. Таким образом активизируется программа
наполнения сифона (
стр. 36). При необходимости повторите
эти действия несколько раз, пока не начнёт вытекать конденсат.
▶ Заполнить акт сдачи котла в эксплуатацию (
▶ Наклейте табличку «Настройки в сервисном меню» на видное
место на облицовке (
Если установлено «Приготовление горячей воды
выключено», то нельзя включить приготовление
горячей воды с подключенной системы управления.
6 720 619 605-19.1O
6 720 619 605-20.1O
Чтобы не допустить бактериальное заражение,
например, легионеллами, мы рекомендуем
установить температуру горячей воды не ниже 55 °C.
OCTOPOЖHO:
от ошпаривания!
▶ Температуру в нормальном режиме не
устанавливать выше 60 °C.
Действуйте в соответствии с рекомендациями,
приведёнными в инструкции по эксплуатации пульта
управления. Там показано,
▶ как можно задать режим работы и отопительную
кривую при использовании системы управления,
работающей по наружной температуре,
▶ как задаётся температура в помещении,
▶ как прогревать помещение и экономить энергию.
6 720 619 605-19.1O
