7
Ввод в эксплуатацию
Logamax plus – 6 720 803 788 (2012/10)
25
7.1
Показания на дисплее

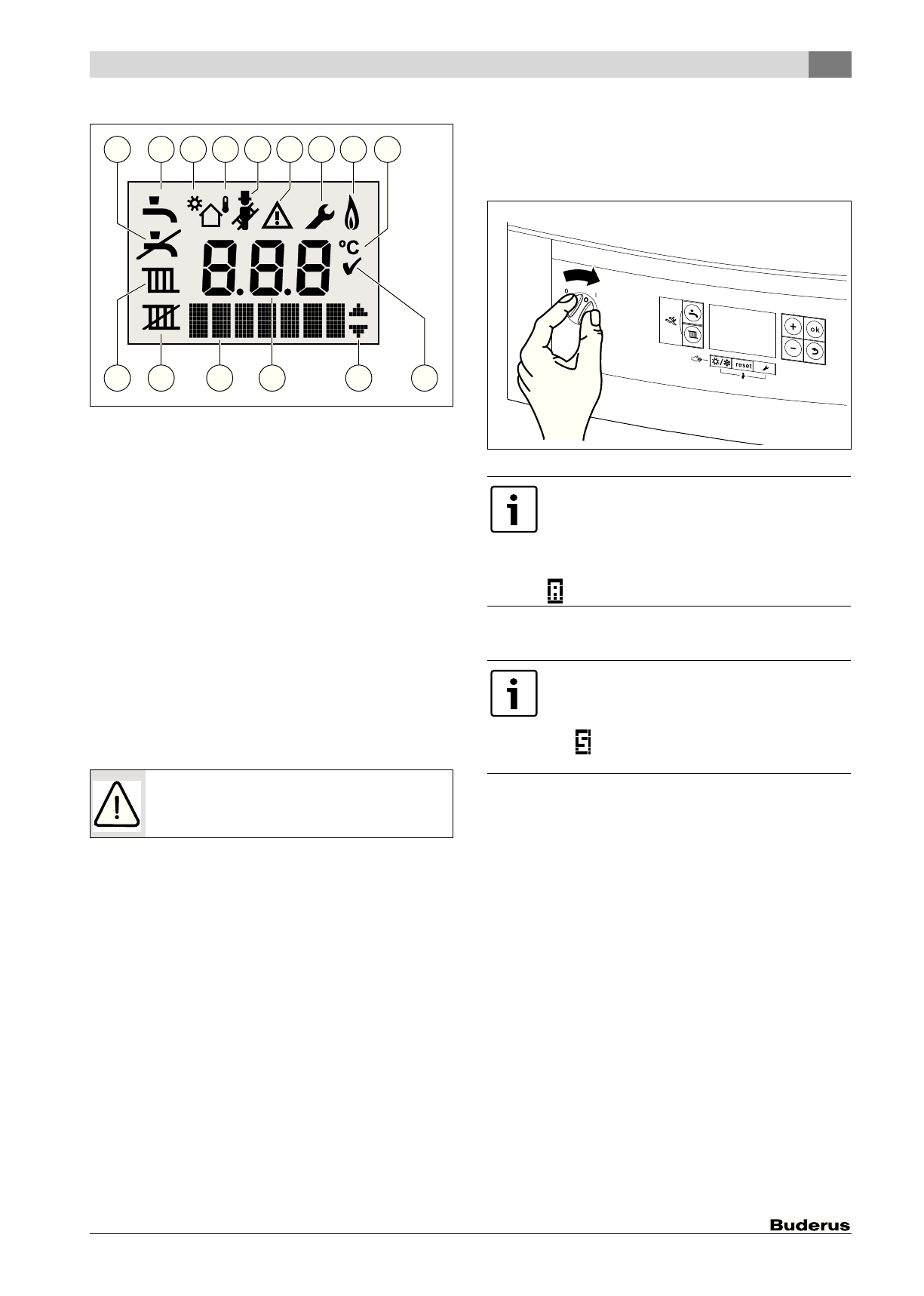

Рис. 21 Показания на дисплее
[1]
Приготовление горячей воды выключено
[2]
Приготовление горячей воды
[3]
Работает солнечный коллектор
[4]
Работа по наружной температуре (система управления с
датчиком наружной температуры)
[5]
Режим "трубочист"
[6]
Неисправность
[7]
Сервисный режим
[6 + 7]
Режим техобслуживания
[8]
Работа горелки
[9]
Единицы измерения температуры: °C
[10]
Подтверждение сохранения
[11]
Индикация других подменю/сервисных функций,,
возможно пролистывание кнопками
+
и –
[12]
Буквенно-цифровая индикация (например, температура)
[13]
Текстовая строка
[14]
Отопление выключено
[15]
Отопление включено
7.2
Перед вводом в эксплуатацию
▶ Установите предварительное давление в расширительном баке в
соответствии со статической высотой системы отопления
(
▶ Откройте запорные вентили радиаторов.
▶ Откройте краны подающей и обратной линий отопления
(
рис. 20, [15] и [19], стр. 24).
▶ Заполните отопительную систему до давления 1 - 2 бар и
закройте кран для заполнения.
▶ Удалите воздух из радиаторов.
▶ Снова наполните отопительную установку до давления 1-2 бара.
▶ Для GB072-24K: откройте кран холодной воды (
рис. 20, [16]).
▶ Откройте кран горячей воды и держите его открытым до тех пор,
пока из него не потечёт вода.
▶ Проверить, соответствует ли указанный на фирменной табличке
вид газа имеющемуся в системе газоснабжения.
Регулировка номинальной тепловой нагрузки по TRGI не
требуется.
▶ Откройте газовый кран (
7.3
Включение / выключение котла
Включение
▶ Включите котёл пусковым выключателем.
Загорается дисплей и через некоторое время показывает
температуру котла
Рис. 22
▶ Откройте и оставьте открытым автоматический воздухоотводчик
(
Выключение
▶ Выключите котёл пусковым выключателем.
Дисплей гаснет.
▶ При выключении котла на длительное время: Обеспечить защиту
от замерзания (
УBEДOMДEHИE:
Пуск без воды разрушает котёл!
▶ Перед пуском отопительная система должна быть
заполнена.
13
12
14
15
2
3
4
8
7
6
9
5
11
6 720 619 605-12.1O
10
1
При первом включении котла происходит
однократное удаление воздуха из насоса. Для этого
насос отопительного контура периодически
включается и выключается (примерно в течение
двух минут).
Пока функция удаления воздуха активна, мигает знак
.
При каждом включении запускается программа
заполнения сифона (
стр. 36). Примерно 15 минут
котёл работает с минимальной мощностью, чтобы
заполнить конденсатный сифон.
Знак
мигает, пока работает программа
заполнения сифона.
6 720 646 606-27.1O
