5

Установка котла

Logamax plus – 6 720 803 788 (2012/10)

19

▶ Монтажную присоединительную панель закрепить с помощью

прилагаемого крепёжного материала.

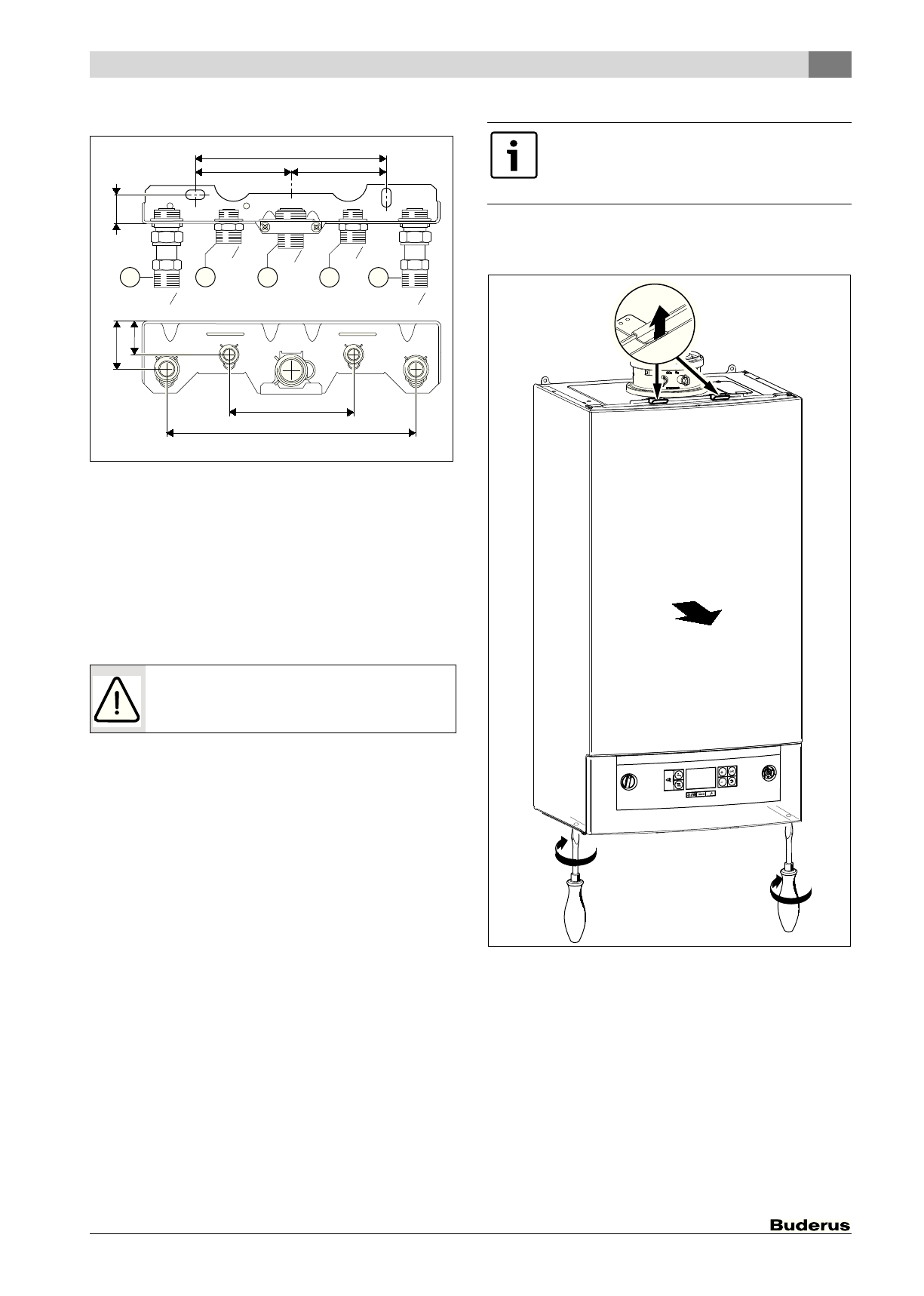

Рис. 10  Пример: монтажная панель U-MA

[1]

Подающая линия отопительного контура

[2]

Подающая линия бака/горячая вода

[3]

Газ

[4]

Обратная линия бака/холодная вода

[5]

Обратная линия отопительного контура

▶ Подвести трубу подачи газа.
▶ Для заполнения и слива воды установите отдельный кран в самой

нижней точке отопительной системы.

5.6

Монтаж котла

▶ Снять упаковку, соблюдая при этом приведенные на упаковке

указания.

▶ Проверить указанную на заводской табличке страну назначения и

соответствие вида газа, поступающего от газоснабжающего
предприятия (



 стр. 8).

Снятие кожуха

1. Отверните винты.
2. Поднимите скобу.
3. Снимите облицовку вперёд.

Рис. 11

Подготовка крепления

▶ Уложить уплотнения на подключения монтажной панели.

Крепление котла

▶ Приставить прибор к стене и вставить его в планку для навески.
▶ Затяните накидные гайки трубных соединений.

УBEДOMДEHИE:

 Грязь в трубах может стать

причиной повреждения котла.
▶ Промыть трубопроводную сеть.

GAS

VORLAUF

RÜCKLAUF

30

200

=

=

1

R

3

4

G

1

2

2

R

1

2

3

G

1

2

4

5

R

3

4

50

35

130

260

6 720 619 605-28.3O

Облицовка закреплена двумя винтами для защиты от
несанкционированного снятия
(электробезопасность).
▶ Всегда крепите облицовку этими винтами.

3.

6 720 646 606-08 .1O

1.

1.

2.
