Установка котла
Logamax plus – 6 720 803 788 (2012/10)
20
Подсоединение шланга предохранительного клапана
(отопление)

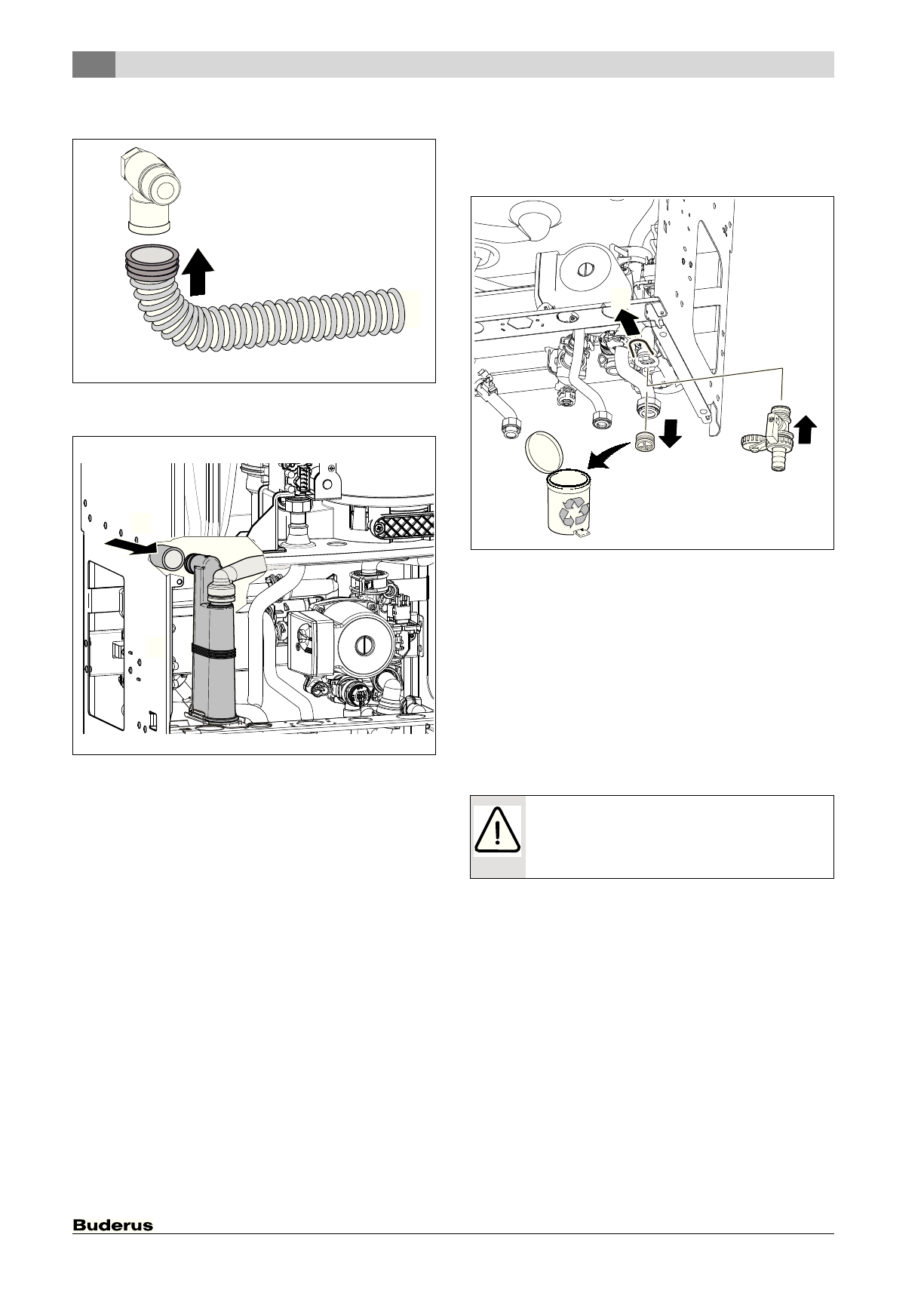

Рис. 12
Подсоединение шланга к сифону конденсата
Рис. 13
Кран для заполнения и слива
1. Выньте пружинный фиксатор.
2. Удалите заглушку.
3. Установите кран для заполнения и слива из комплекта поставки и
закрепите пружинным фиксатором.
Рис. 14 Установка крана для заполнения и слива
Сифон (комплектующие)
Для надежного отвода конденсата и воды из предохранительного
клапана имеется дополнительное оборудование: конусный сифон.
▶ Проложите отводную линию из коррозионностойких материалов
(ATV-A 251).
К ним относятся: керамические трубы, трубы из ПВХ, трубы из
полиэтилена высокой плотности и полипропилена, полимерные
трубы из АБС/AСА, чугунные трубы, эмалированные или с
покрытием внутри, стальные трубы с полимерным покрытием,
трубы из нержавеющей стали, трубы из боросиликатного стекла.
▶ Подсоедините отводной трубопровод непосредственно к месту
подключения DN 40.
6 720 619 605-37.2O
6 720 646 606-38.1O
УBEДOMДEHИE:
▶ Не допускается изменять или перекрывать
отводящий трубопровод.
▶ Шланги следует прокладывать всегда с уклоном.
1.
3.
2.
6 720 646 606-34.1O
