10
Настройки в сервисном меню
Logamax plus – 6 720 803 788 (2012/10)
31
10
Настройки в сервисном меню
10.1 Управление из сервисного меню
Сервисное меню позволяет удобно настраивать и контролировать
различные функции котла.
Сервисное меню подразделяется на пять подменю:
• Меню информации для просмотра параметров (обзор
• Меню 1 для настройки сервисных функций первого уровня
(общие параметры) (обзор
• Меню 2 для настройки сервисных функций второго уровня
(параметры котла) (обзор
• Меню 3 для настройки сервисных функций третьего уровня
(границы применения котла) (обзор
• Меню "Тест" для ручной настройки функций котла с целью
тестирования (обзор
Обзор сервисных функций приведен в главе 10.2 на стр. 32.

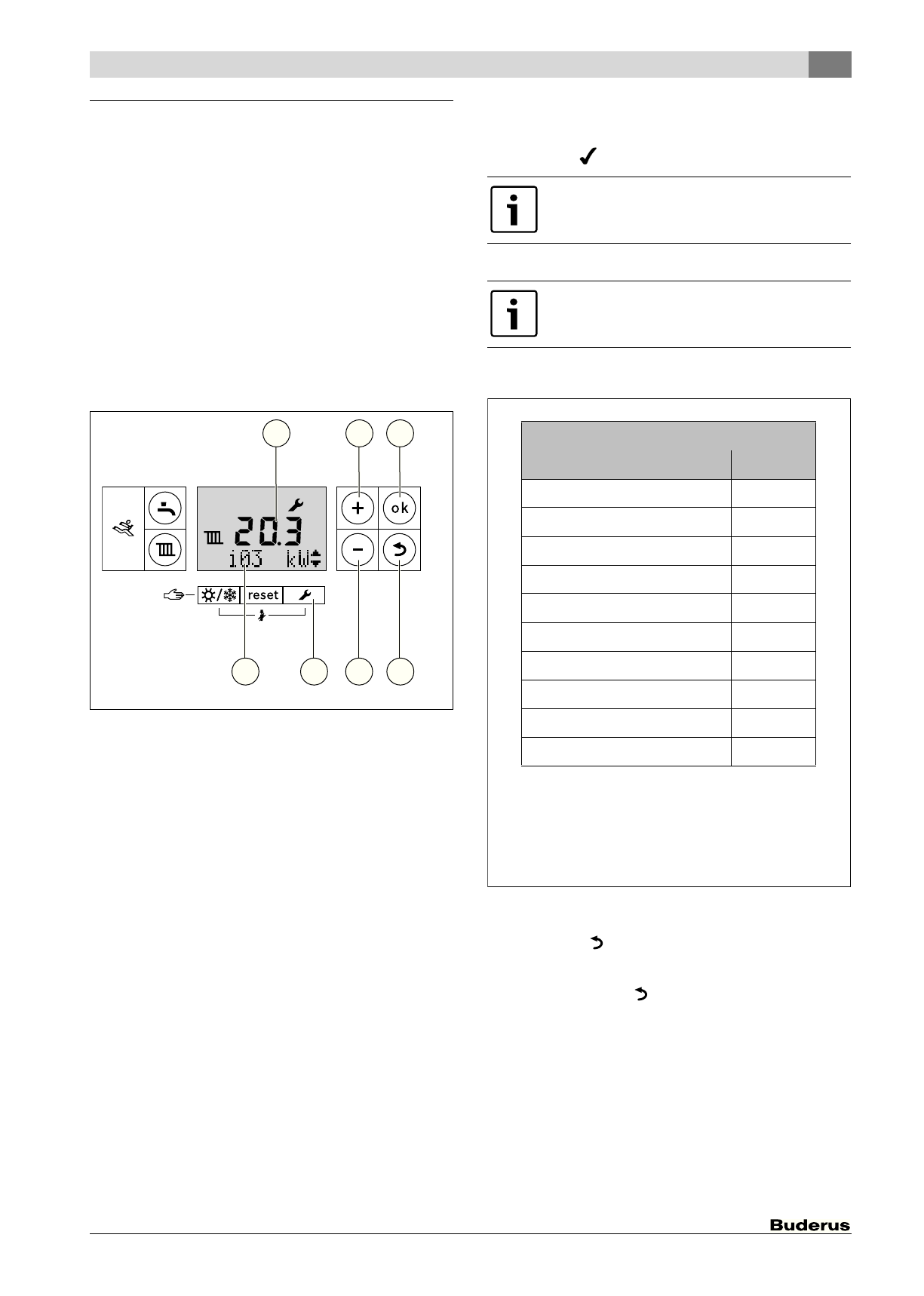

Рис. 35 Элементы управления
[1]
Буквенно-цифровая индикация (например, температура)
[2]
Кнопка «Плюс» (= листать вверх)
[3]
Кнопка ok (= подтвердить выбор, сохранить значение)
[4]
Кнопка «Возврат» (= выйти из сервисной функции/подменю
без сохранения)
[5]
Кнопка «Минус» (= листать вниз)
[6]
Кнопка «Сервис» (= вызов сервисного менюю)
[7]
Текстовая строка (например, режим ГВС)
Выбрать сервисную функцию
Вызов сервисных функций отличается в различных меню. Описание
приведено в начале обзора каждого меню.
▶ Вызов меню:
– Меню информации (
– Меню 1 (
– Меню 2 (
– Меню 3 (
– Меню «Тест» (
▶ Нажимайте кнопку
+
или
–
, чтобы пролистывать сервисные
функции меню.
В текстовой строке показывается сервисная функция и буквенно-
цифровое значение этой функции.
Настройка значения
▶ Кнопкой
ok
перейдите в сервисную функцию.
В области буквенно-цифровой индикации мигает её значение.
▶ Кнопкой
+
или
–
установите требуемое значение.
Сохранение значения
▶ Нажмите кнопку
ok
для сохранения значения.
После успешного сохранения на дисплее на короткое время
появится знак
.
Документирование сервисных функций
▶ Запишите значение на прилагаемой наклейке «Настройки
сервисного меню» и приклейте её на видном месте.
Рис. 36
Выход из сервисного режима без сохранения параметров
▶ Нажмите кнопку
.
В текстовой строке будет показано вышестоящее меню
(например,
Информация
).
▶ Ещё раз нажмите кнопку
.
После этого котёл перейдет на нормальный режим работы.
2
1
3
6
7
5
4
6 720 619 605-32.1O
Если в течение 15 минут не нажимать никаких
кнопок, то произойдет выход из сервисного уровня.
Наклейка "Настройки сервисного меню" облегчит
специалистам при проведении техобслуживания
отрегулировать изменённые сервисные функции.
6 720 803 867 (2012/07)
Настройки в сервисном меню
Сервисная функция
Значения
Организация, ответственная за монтаж
установки:
