background image

6-1

Orijinal talimatların ç

evirisi

Tü

rk

çe

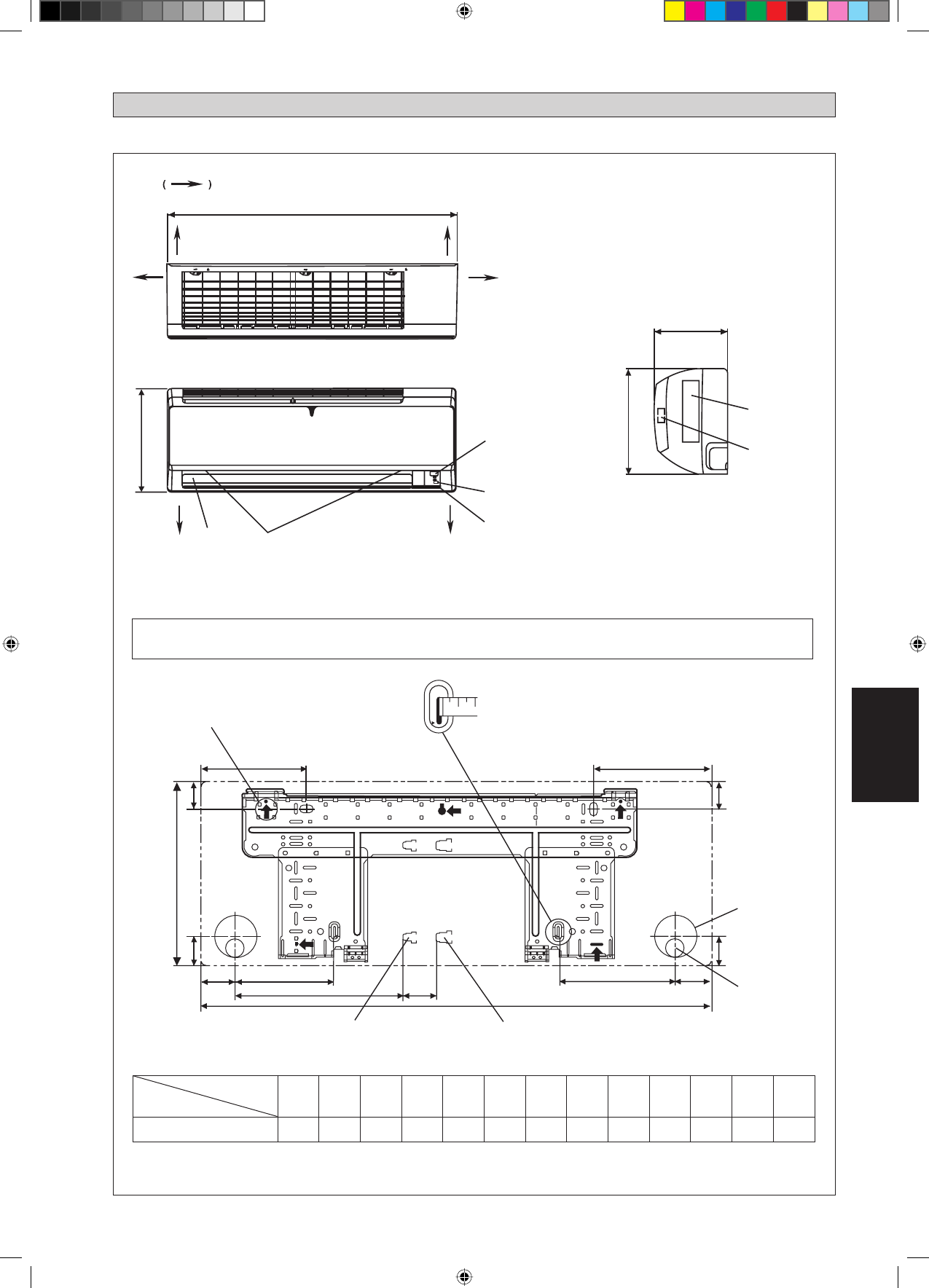

İç Mekan Ünitesi [FTXN/FTK]

A

B

ÖNDEN GÖRÜNÜM

ÜSTTEN GÖRÜNÜM

C

YANDAN GÖRÜNÜM

H

I

B

ISARETI

 BORU TESISATININ YÖNÜNÜ GÖSTERIR

ARKA

ARKA

SOL

ALT

ALT

ÖN IZGARA SABİT VİDALAR
(İÇERDE)

HAVALANDIRMA

SINYAL ALICI

İÇ ÜNİTE AÇMA/
KAPAMA ANAHTARI

ODA SICAKLIGI TERMISTÖRÜ
(IÇERDE)

BEYAN ETİKETİ

TOPRAK
UÇLU
BAĞLANTI
KUTUSU

F

E

J

G

G

L

D

B

K

M

A

Gaz borusu sonu

KURULUM LEVHASI 25/35

Sıvı borusu sonu

Duvardaki delik
çapı Ø 65mm

Tüm boyutlar mm olarak verilmiştir

Tahliye hortumu
konumu

F

DIŞ HATLAR VE EBATLAR

«



 Tavsiye edilen montaj plakası alı koyma noktaları
(tümünde 5 nokta)

Şerit metreyi gösterildiği gibi kullanın.
Şerit metrenin sonunu ‘da

Ñ

 konumlandırın

SAĞ

Boyutlar

Modeller

A

B

C

D

E

F

G

H

I

J

K

L

M

25/35

800

288

212

166

184

42

46

55

56

154

182

263

52

NOT:  LÜTFEN TABANLI GERÇEK YÜKLEME PLAKASI TASARIM BIRIMI 25/35 MONTAJ PLAKASI BOYUT REFERANS bkz. SAYFA 1 &2.
