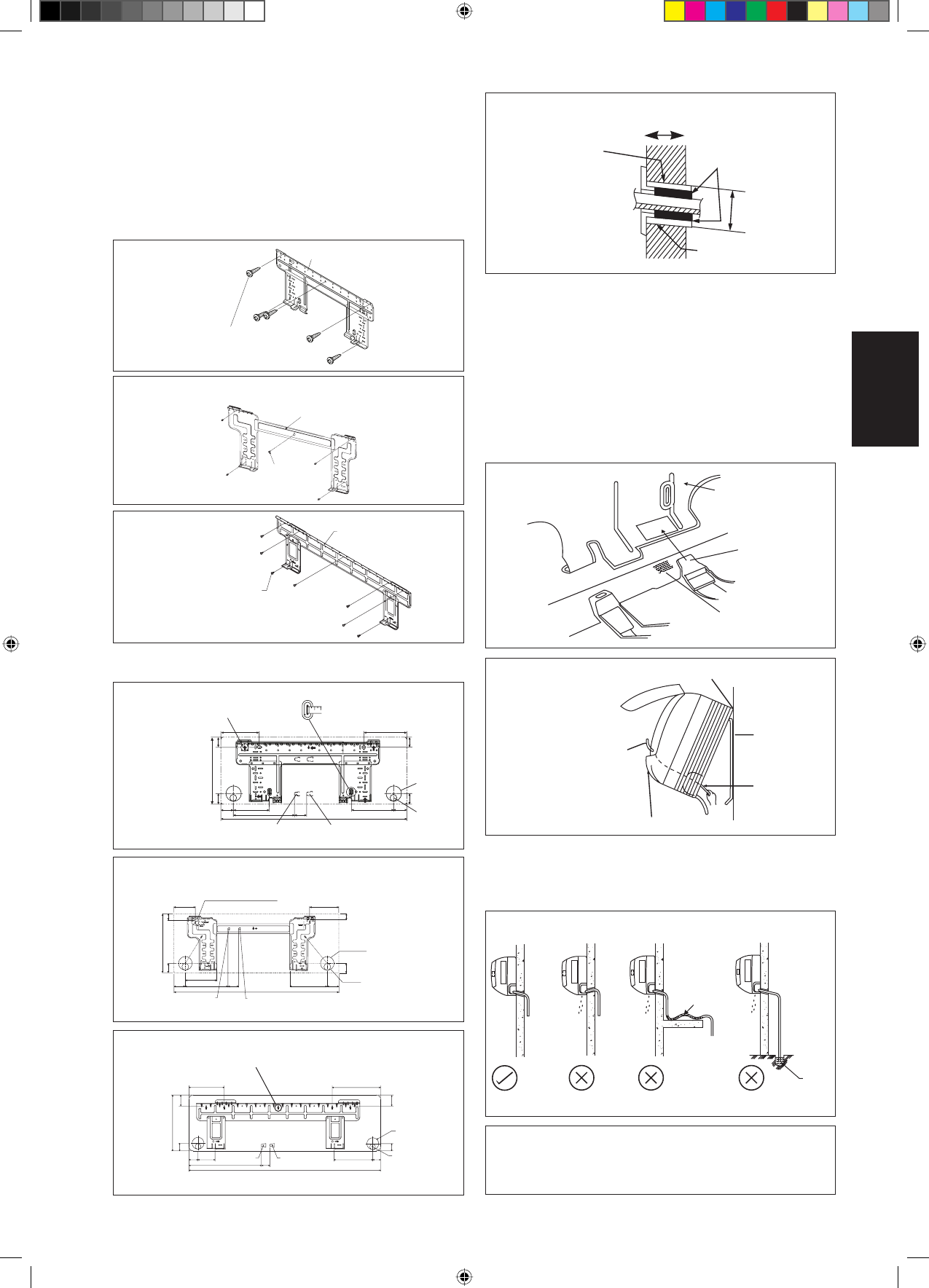

Montage der Installations-halterungsplatte

Sicherstellen, daß die Trägerwand ausreichend fest ist, um das Gewicht aufnehmen

zu können. Falls nicht, müssen geeignete Vertärkungsplatten, Träger oder Stützen

verwendet werden.

Verwenden Sie eine Wasserwaage für eine waagerechte Halterung und befestigen

Sie es mit 5 geeigneten Schrauben für FTXN/FTK 25/35 und mit 7 geeigneten

Schrauben für FTXN/FTK 50/60.
Bei Rohrleitungs-herausführung auf der Rückseite: Eine Bohrung 65mm mit einem

Konusbohrer setzen. Hierbei die Bohrung auf der wandungsaußenseite etwas tiefer

positionieren (Siehe Abbildung).

Wasser-Entleerungsleitung

Zur problemlosen Kondensatabführung muß die innenliegende
Wasserentleerungsleitung Gefälle aufweisen. Vermeiden Sie
Umstände, die zum Austreten von Wasser führen können.

Wasser-Leck

Wasserrückhaltung

In Wasser
Eintau-Chendes
Rohrende

Ableitung

Korrekt

Falsch

Wasser-Leck

Wasser-Leck

Falsch

Falsch

Wasserablauf

Gerätemontage Auf Der Installationsplatte

Innenmontage-Gerät in den oberen Bereich der Installationsplatte
einhängen (Die beiden hinteren oberen Laschen der Innenmontage-
Einheit in die obere Kante der Installationsplatte einhängen). Bewegen
Sie die Montageplatte leicht nach links und rechts, um zu prüfen, ob
die Haken ordnungsgemäß eingegriffen haben.

Anbringen des Innenaggregats

Haken Sie die Klemmen des Bodenrahmens auf der montageplatte ein.

Entfernen des Innenaggregats

Drücken Sie den markierten Bereich (am unteren Teil des Frontgrills)
nach oben, um die Klemmen zu lösen.

Bohrung Durch Konusbohrer

Wenn die Enden der
Verbindungsdrähte im
voraus abisoliert werden, so
binden Sie die Drahtenden
mit Isolierband zusammen.

Die Inneneinheit hier einhaken.

Befestigungsblech

Verbindungsdrähte

Drahtführung

!

 VORSICHT

•   Innen- und Außengerät nicht in Höhen über 2000m

installieren.

Innen

Ø 65

Wanddurchbruchrohr
(Versorgung)

Wandblende
(Versorgung)

Wanddurchbruchrohr
(Versorgung)

Außen

Abdichtung

3-9

Deutsch

Befestigungsblech

Clip

Unterer Rahmen

Markierung (Rückseite)

Vorderes Gitter

Befestigungsblech

Befestigungsschraube Montageplatte

Befestigungsblech

Befestigungsschraube Montageplatte

Befestigungsblech

Befestigungsschraube

Montageplatte

Empfohlene Montageplatte, Halterungsstellen und
Abmessungen

Wandöffnung Ø
65mm

Position des
Ablaufschlauchs

Verwenden Sie ein Bandmaß und positionieren Sie
das Ende des Bandmaßes wie dargestellt an Punkt

Ñ

Ende der gasseitigen Rohrleitung

Ende der flüssigkeitsseitigen Rohrleitung

166

184

181,7

55,5

54,5

153,8

263

51,9

800

45,9

42,2

288

42,2

45,9

Alle Dimensionen sind in mm

«

E

mpfohlene Haltepunkte der Montageplatte

(insgesamt 5 Punkte)

Ende der gasseitigen Rohrleitung

Ende der flüssigkeitsseitigen Rohrleitung

Wandöffnung Ø 65mm

Position des Ablaufschlauchs

«

   Empfohlene Haltepunkte der Montageplatte

(insgesamt 5 Punkte)

104

141

30

46

56

181

800

55

207

52

153

46

30

288

Wandöffnung Ø 65mm

190

173

61

310

61

Position des Ablaufschlauchs

Ende der gasseitigen Rohrleitung

Ende der flüssigkeitsseitigen Rohrleitung

48

45

580

1065

219

40

40

91

45

«

Empfohlene Haltepunkte der Montageplatte
(insgesamt 7 Punkte)

Alle Dimensionen sind in mm

Alle Dimensionen sind in mm

FTXN 50/60

FTK 50/60

FTXN 25/35
FTK 25/35

(ALTERNATIVE INSTALLATION PLATTE)

FTXN 25/35

FTK 25/35

FTXN 25/35

FTK 25/35

FTXN 50/60

FTK 50/60

(ALTERNATIVE INSTALLATION PLATTE)

FTXN 25/35

FTK 25/35

3 IM-5WMYJ-1113(2)DK_DE-39396B.i9   9
