5-2

Dimension

Modèle

A

B

C

D

E

F

G

H

I

J

K

L

M

25/35

800

288

212

104

141

30

46

55

56

153

181

207

52

Dimension

Modèle

A

B

C

D

E

F

G

H

I

J

K

L

M

50/60

1065

310

229

190

173

61

40

45

48

91

219

580

45

D

B

G

H

J

L

M

A

K

F

I

G

F

E

Trou percé dans le
mur à Ø 65mm

Position du tuyau
d’évacuation

Extrémité du tuyau de liquide

Extrémité du tuyau de gaz

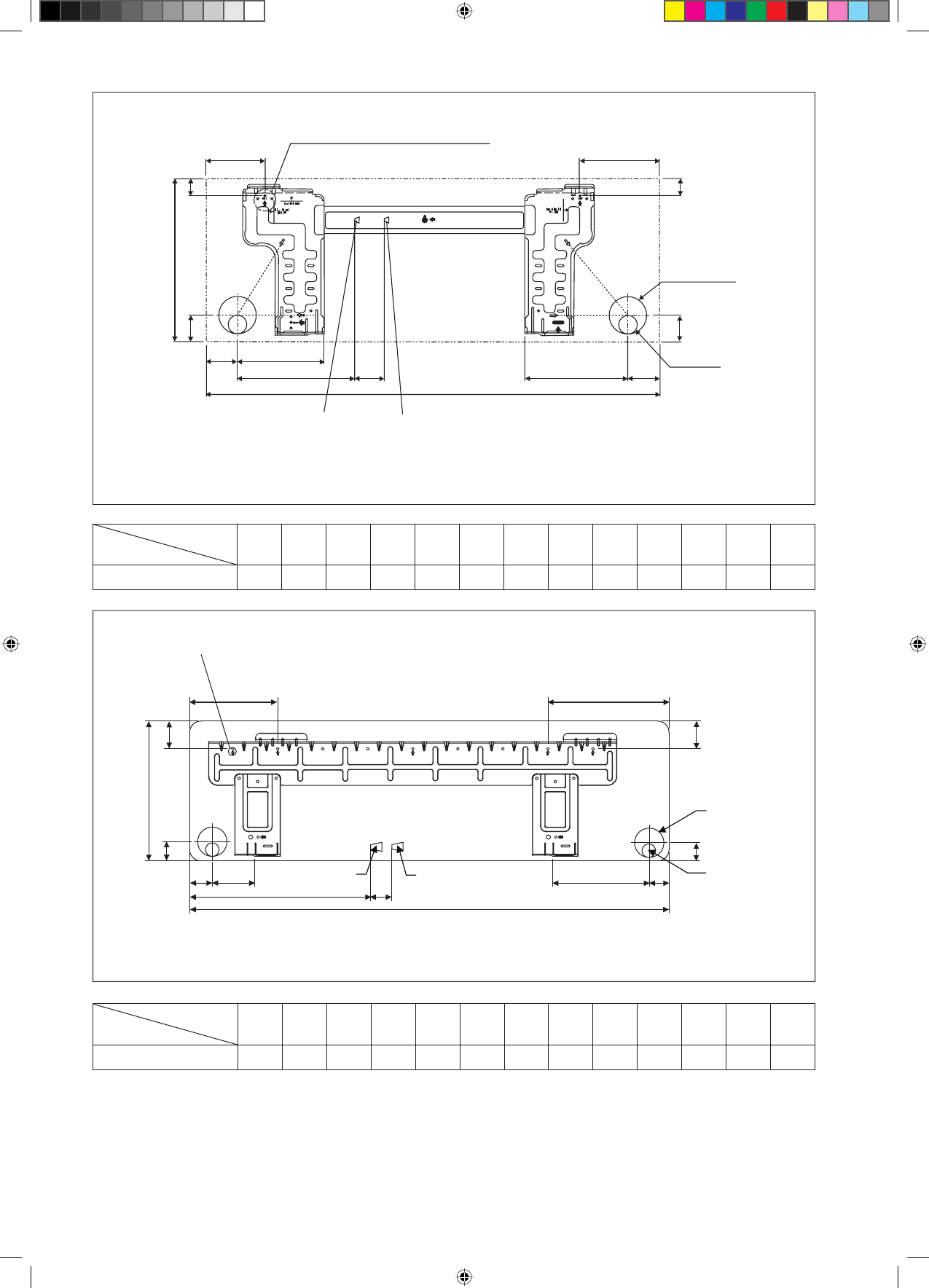

PLAQUE D’INSTALLATION 50/60

«

    Points de fixation de la plaque de montage recommandés

(7 points en tout)

«

    Points de fixation de la plaque de montage recommandés

(5 points en tout)

Trou percé dans le mur à
Ø 65mm

Position du tuyau d’évacuation

Extrémité du tuyau de gaz

Extrémité du tuyau de liquide

E

F

G

I

K

M

L

J

H

G

F

B

D

A

ALTERNATIVE PLAQUE D'INSTALLATION 25/35

Toutes les dimensions sont données en mm

Toutes les dimensions sont données en mm

5 IM-5WMYJ-1113(2)DK_FR-39396B.i2   2

5 IM-5WMYJ-1113(2)DK_FR-39396B.i2   2

4/23/14   12:04:50 PM

4/23/14   12:04:50 PM
