Piastra di montaggio
Fermo
Struttura in basso
Segno (parte posteriore)
Griglia anteriore
Perdite di
liquido
Ritenzione
dell’acqua
Il tubo
pesca
nell’acqua
Drenaggio
Corretto
Sbagliato
Perdite di
liquido
Perdite di
liquido
Sbagliato
Sbagliato
Tubo Di Scarico Condensa
Il tubo di drenaggio interno deve essere posizionato in leggera
pendenza per garantirne un buon funzionamento. Evitare
condizioni che possono causare perdite d’acqua.
Drenaggio Dell’acqua
Montaggio Dell’unità
Agganciare l’unità alla parte superiore della staffa (inserire i due ganci
posteriori dell’unità negli appositi fori della staffa). Per controllare se
gli agganci sono correttamente inseriti nella piastra d’installazione,
spostare l’unità leggermente verso destra e sinistra.
Come Fissare L’unità Interna
Agganciare le griffe del telaio inferiore alla piastra di montaggio.
Come Rimuovere L’unità Interna
Spingere in alto fino all’parea contrassegnata (nella parte inferiore
della griglia frontale) per rilasciare gli artigli.
Foro Con Perforatrice A Cono
Interno
Ø 65
Tubo incassato nel muro
(A fornitura locale)
Coperchio per il foro nel muro
(A fornitura locale)
Tubo incassato nel muro
(A fornitura locale)
Quando si spelano in
anticipo le estremità dei fili
di interconnessione, unire le
estremità destre dei fili con
nastro isolante.
Appendere qui il gancio dell’unità interna.
Piastra di
montaggio
Fili di
interconnessione
Guida per i fili
!
CAUTELA
• Non installare l’unità ad altitudini superiori a 2000m
sia per interno che per esterno.
Esterno
Stuccatura

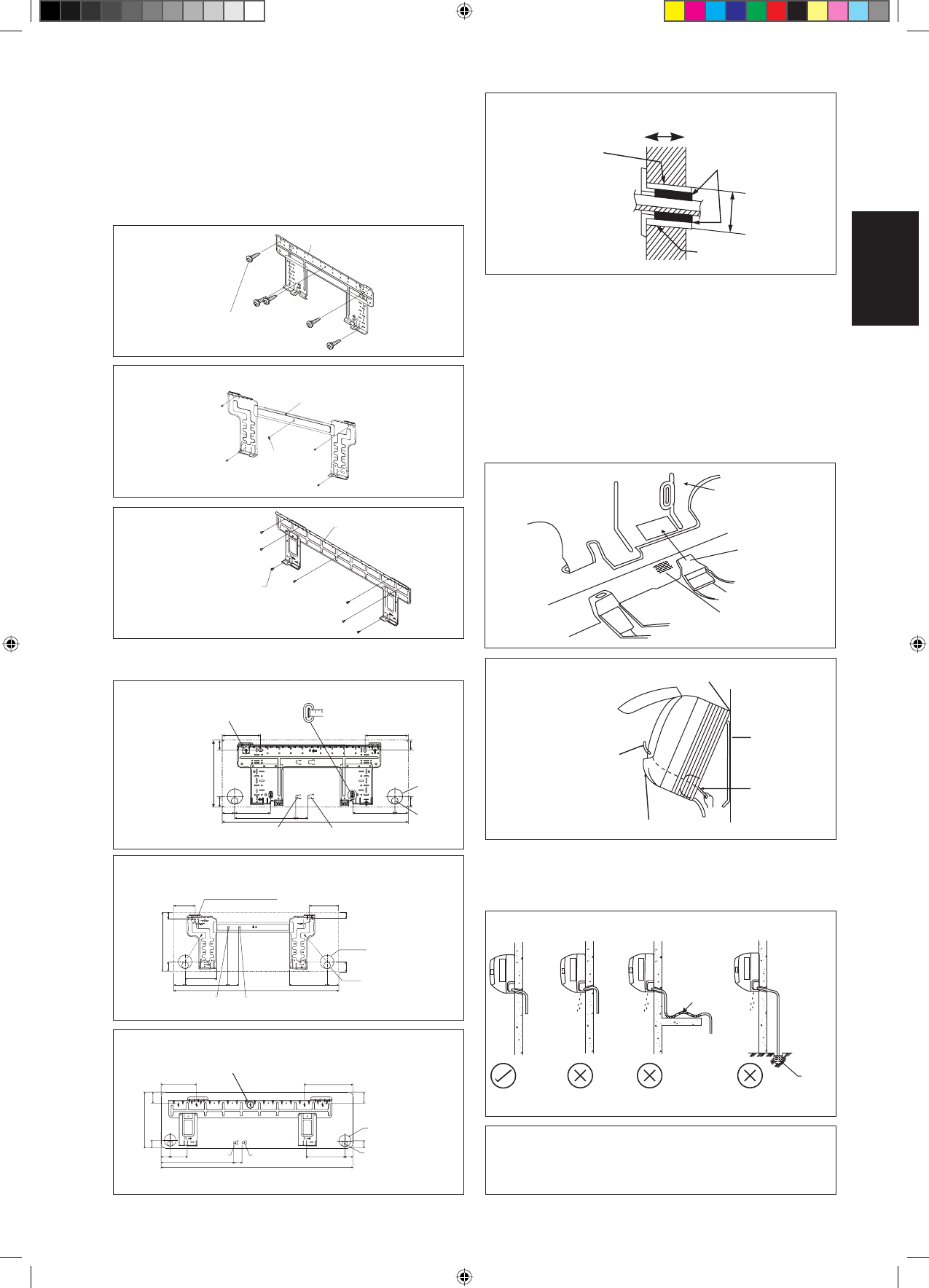

Montaggio Della Staffa Di Supporto
Accertarsi della capacità di tenuta della parete. Se il muro non è in grado di sopportare
il peso dell’apparecchio, rinforzarlo con delle piastre o dei pilastrini di sostegno.
Usare un indicatore di livello per il montaggio orizzontale e eseguire l’installazione con 5
viti adatte al modello FTXN/FTK 25/35 e 7 viti adatte al modello FTXN/FTK 50/60.
Nel caso in cui le tubazioni posteriori fuoriescano, praticare sul muro un foro di 65mm
di diametro servendosi di una perforatrice a cono. Il foro deve presentare all’esterno
una leggera inclinatura verso il basso (veder figura).
Piastra di montaggio
Vite di fissaggio della
piastra d’installazione
Piastra di montaggio
Vite di fissaggio della
piastra d’installazione
Piastra di montaggio
Vite di fissaggio della
piastra d’installazione
Punti Di Fissaggio Della Piastra Di Montaggio E
Dimensioni Raccomandate
Foro nel muro
di Ø 65mm
Posizione del
tubo di scarico
Utilizzare misura di nastro, come mostrato.
Posizione l’estremità di una misura di nastro
Ñ
Estremità del tubo del gas
Estremità del tubo del liquido
166
184
181,7
55,5
54,5
153,8
263
51,9
800
45,9
42,2
288
42,2
45,9
Tutte le dimensioni sono in mm
«
Punti di ritenzione raccomandati per la
piastra di montaggio (5 punti in tutto)
Estremità del tubo del gas
Estremità del tubo del liquido
Foro nel muro di Ø 65mm
Posizione del tubo di scarico
«
Punti di ritenzione raccomandati per la piastra di montaggio
(5 punti in tutto)
104
141
30
46
56
181
800
55
207
52
153
46
30
288
Foro nel muro di Ø 65mm
190
173
61
310
61
Posizione del tubo di scarico
Estremità del tubo del gas
Estremità del tubo del liquido
48
45
580
1065
219
40
40
91
45
«
Punti di ritenzione raccomandati per la piastra di montaggio
(7 punti in tutto)
Tutte le dimensioni sono in mm
Tutte le dimensioni sono in mm
FTXN 50/60
FTK 50/60
FTXN 25/35
FTK 25/35
(IN ALTERNATIVA PIASTRA DI INSTALLAZIONE)
FTXN 25/35
FTK 25/35
FTXN 25/35
FTK 25/35
FTXN 50/60
FTK 50/60
(IN ALTERNATIVA PIASTRA DI INSTALLAZIONE)
FTXN 25/35
FTK 25/35
