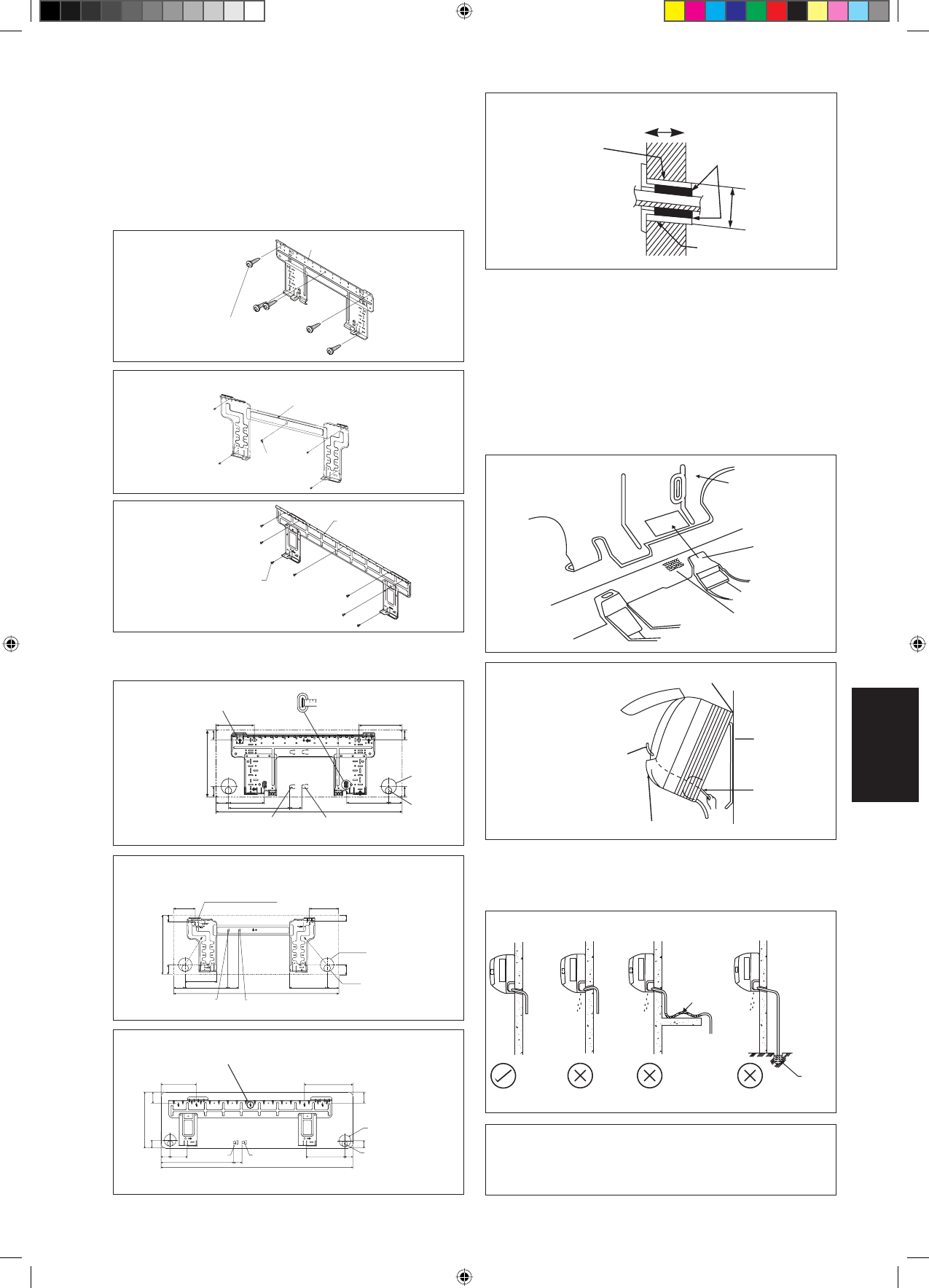

Montaj Levhasının Monte Edilmesi

Duvarın, ünitenin ağırlığını kaldıracak kadar kuvvetli olduğuna emin olunuz.
Aksi halde duvarın; levhalarla, kirişlerle veya sütunlarla desteklenmesi
gerekir.
Yatay montaj için seviye ölçüm cihazı kullanın ve FTXN/FTK 25/35 için 5,
FTXN/FTK 50/60 içinse 7 vidayla sabitleyin.
Ünitenin arkasından boru çıkacaksa, dış duvarda biraz daha aşağı bir noktada
(şekle bakınız), konik matkap ucuyla 65mm çapında bir delik deliniz.

Montaj plakası

Tavsiye Edilen Montaj Plakası Alı koyma noktaları
ve Boyutlar

Duvardaki delik
çapı Ø 65mm

Tahliye hortumu
konumu

Şerit metreyi gösterildiği gibi kullanın.
Şerit metrenin sonunu ‘da

Ñ

 konumlandırın

Gaz borusu sonu

Sıvı borusu sonu

166

184

181,7

55,5

54,5

153,8

263

51,9

800

45,9

42,2

288

42,2

45,9

Tüm boyutlar mm olarak verilmiştir

FTXN 25/35
FTK 25/35

FTXN 25/35
FTK 25/35

Gaz borusu sonu

Sıvı borusu sonu

Duvardaki delik çapı Ø 65mm

Tahliye hortumu konumu

«

Tavsiye edilen montaj plakası alı koyma noktaları
(tümünde 5 nokta)

104

141

30

46

56

181

800

55

207

52

153

46

30

288

Duvardaki delik çapı Ø 65mm

190

173

61

310

61

Tahliye hortumu konumu

Gaz borusu sonu

Sıvı borusu sonu

48

45

580

1065

219

40

40

91

45

FTXN 50/60
FTK 50/60

«

Tavsiye edilen montaj plakası alı koyma noktaları
(tümünde 7 nokta)

«

Tavsiye edilen montaj plakası alı
koyma noktaları (tümünde 5 nokta)

Tüm boyutlar mm olarak verilmiştir

Tüm boyutlar mm olarak verilmiştir

FTXN 50/60
FTK 50/60

FTXN 25/35
FTK 25/35

(ALTERNATIF YÜKLEME PLAKASI)

FTXN 25/35
FTK 25/35

Montaj plakası
sabitleme vidası

Montaj plakası

Montaj plakası
sabitleme vidası

Montaj plakası

(ALTERNATIF YÜKLEME PLAKASI)

Montaj plakası
sabitleme vidası

Su

Sızıntısı

Su
Toplanması

Borunun
Ucu
Suyun
İçinde

Boşalt

Doğru

Yanlış

Su

Sızıntısı

Su

Sızıntısı

Yanlış

Yanlış

Su Drenaj Borusu

İç mekan drenaj borusu, suyun düzgün bir şekilde tahliye edilmesi
için, düz bir şekilde aşağıya inmelidir. Suyun sızmasına neden
olabilecek durumlardan kaçınınız.

Su Drenajı

Konik Matkap Ucuyla Açılmış Delik

İç

Ø 65

Duvara gizlenmiş boru
(bölge tedariği)

Duvar delik kapağı
(bölge tedariği)

Duvara gizlenmiş boru
(bölge tedariği)

Birbirine bağlı k abloların
uçlarını önceden soyarken,
k a b l o l a r ı n   s a ğ   u ç l a r ı n ı
yalıtım bandıyla bağlayın.

İç ünitenin kancasını buraya asın.

Montaj plakası

Birbirine bağlı
kablolar

Kablo rehberi

!

 DİKKAT

 Üniteyi, iç ve dış mekan için 2000m üzerinde yükseklikte
kurmayın.

•

Dış

Macunlama

Montaj plakası

Kelepçe

Alt çerçeve

İşaret (arka taraf )

Ön ızgara

İç Ünitenin Montaj Plakasına Monte Edilmesi

İç ünitenin, montaj levhasının üst kısmına oturtunuz (İç ünitenin
arkasında, üst tarafta yer alan iki kancayı, montaj levhasının üst
ucuna takın). Üniteyi sola ve sağa oynatarak, kancaların kurulum
levhasına gerektiği gibi oturduğuna emin olunuz.

İç Ünite Nasıl Takılır

Alt çerçevenin tırnaklarını montaj plakasına takın.

İç Ünite Nasıl Çıkarılır

Tırnakları serbest bırakmak için işaretli alanı yukarı ittirin (ön
ızgaranın alt kısmında).
