5-10

L

E

Charge de réfrigérant supplémentaire [g] par longueur supplémentaire de 1m indiquée dans le tableau

*

Assurez-vous d’ajouter la quantité correcte de réfrigérant additionnel. Sinon, cela pourrait conduire à une réduction de
sperformances.

Remarque :

   La charge complète de gaz se trouve dans l’unité extérieure jusqe’à une longueur nominale de 7,5 mètres aucun

complément en réfrigérant n’est nécéssaire.

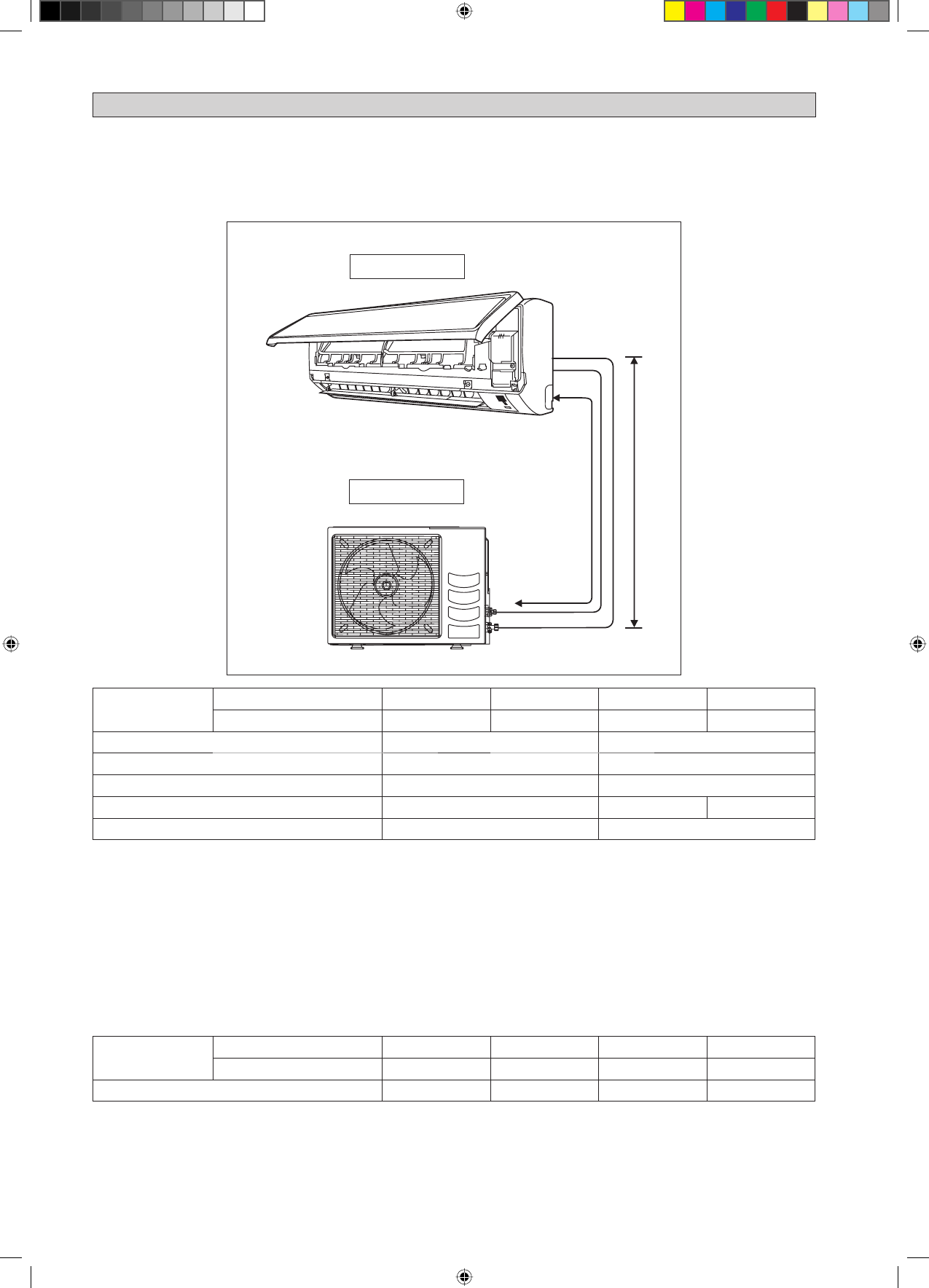

Unité Extérieure

Unité intérieure

Longueur admissible de tuyauterie

Une tuyauterie trop longue va diminuer à la fois la performance et la fiabilité de l

ʼ

appareil. Plus le nombre d

ʼ

angles est grand,

plus le système de réfrigérant résiste au flux, ce qui affaiblit la capacité de refroidissement. En conséquence, le compresseur
peut connaître des défectuosités. Choisissez toujours le chemin le plus court et suivez les recommandations données dans le
tableau ci-dessous:

RACCORDEMENTS DES TUYAUTERIES

Charge additionnelle

Le réfrigérant est pré-chargé dans l’unité extérieure. Si la longueur des tuyaux est inférieure à 7,5m, alors la charge
supplémentaire après un tirage n’est pas nécessaire. Si la longueur de la tuyauterie est supérieure à 7,5m, alors utiliser la valeur
de charge supplémentaire comme indiqué dans le tableau.

Exemple :

FTXN25 & RXN25 avec une longueur de tuyauterie de 12m la longueur de tuyauterie supplémentaire est de 4,5m. Ainsi,
Charge additionnelle = 4,5[m] x 20[g/m]
 =

90,0[g]

Modèle

Intérieure (FTXN/FTK)

25

35

50

60

Extérieure (RXN/RK)

25

35

50

60

Longueur minimum admissible (L), m

3

3

Longueur maximale autorisée (L), m

20

30

Élévation Admise Max (E), m

10

10

Racc. Tube Aspiration, mm / (pouces)

9,52 (3/8")

12,70 (1/2")

15,88 (5/8")

Racc. Tube Liquide, mm / (pouces)

6,35 (1/4")

6,35 (1/4")

Modèle

Intérieure (FTXN/FTK)

25

35

50

60

Extérieure (RXN/RK)

25

35

50

60

Charge additionnelle [g/m]

20

20

20

20
