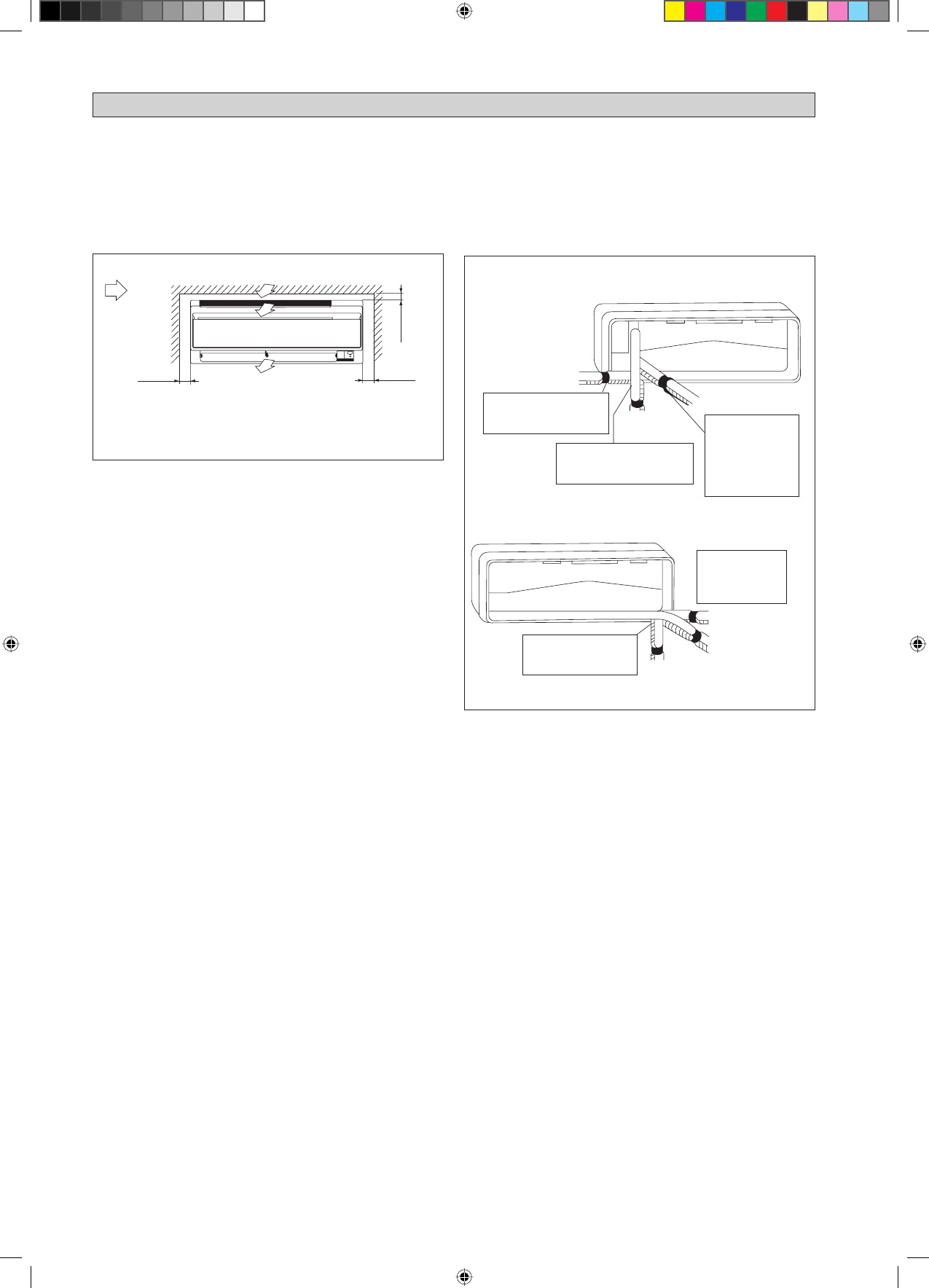

İç ünite öyle kurulmalıdır ki, üniteden çıkan soğuk hava
ile dönen sıcak hava iç içe geçmemelidir. Lütfen kurulum
sırasında şekilde gösterilen mesafeleri muhafaza ediniz. İç
ünite, doğrudan güneş ışığına maruz kalacağı bir noktaya
yerleştirilmemelidir. Ayrıca ünitenin yeri, borular ve drenaj
için uygun olmalı, kapılardan ve pencerelerden uzakta
olmalıdır.

Min. 50

(bakım için alan)

Hava akışı
(İç)

Soğutucu borularının üniteye döşenmesi birkaç değişik
şekilde olabilir (ünitenin arkasından, soldan veya sağdan).
Bunun için ünitenin gövdesinde açılmış delikler kullanılabilir.
Boruların deliklerle hizalanması için boruları dikkatlice
bükünüz. Boruları yandan ve alttan geçirirken alttan tutun
ve ardından istenen yöne göre konumlandırın. Yoğunlaşma
drenaj hortumu borulara bantlanabilir.

Boruların sağ yandan, sağ arkadan ve sağ alttan
geçirilmesi

Min. 50

(bakım için
alan)

M

in. 30

(P

er

fo

rmans için alan)

Gereken alan

Sağ arka boru hattı

Tüm boyutlar mm olarak verilmiştir

S a ğ   a l t b o r u
hattı

Sağ taraf boru hattı

Sağ taraf boru hattı için
boru yuvası kapağını
buradan kaldırın

Sol arka boru hattı

Sol taraf boru hattı

Sol alt boru hattı

Boruların sol yandan, sol arkadan veya sol alttan
geçirilmesi

İÇ ÜNİTENİN MONTAJI

Sağ alt boru hattı için boru
yuvası kapağını buradan
kaldırın

Soğutma suyu
borusunu
ve tahliye
hortumunu
yalıtım bantıyla
beraber bağlayın.

Sol taraf boru
hattı için boru
yuvası kapağını
buradan kaldırın

Sol arka boru hattı için
boru yuvası kapağını
buradan kaldırın

6-8
