Daikin FTXN-M - Инструкция по эксплуатации - Страница 83

Fuite

d’eau

Rétention
de l’eau

Evacuation
d’eau de
condensation
plongé dans
l’eau

Drainage

Correct

Mauvais

Fuite

d’eau

Fuite

d’eau

Mauvais

Mauvais

Drainage De L’eau

Quand vous dénudez en avance
l e s   f i l s   d ’ i n t e r c o n n e x i o n ,
recouvrez les extrémités des
fils avec du ruban isolant.

Accrochez les crochets de l’appareil intérieur ici.

Plaque de montage

Fils
d’interconnexion

Guide de fil

Intérieur

Ø 65

Tube noyé dans le mur
(À se procurer sur place)

Couvercle de trou de mur
(À se procurer sur place)

Tube noyé dans le mur
(À se procurer sur place)

Extérieur

Calfatage

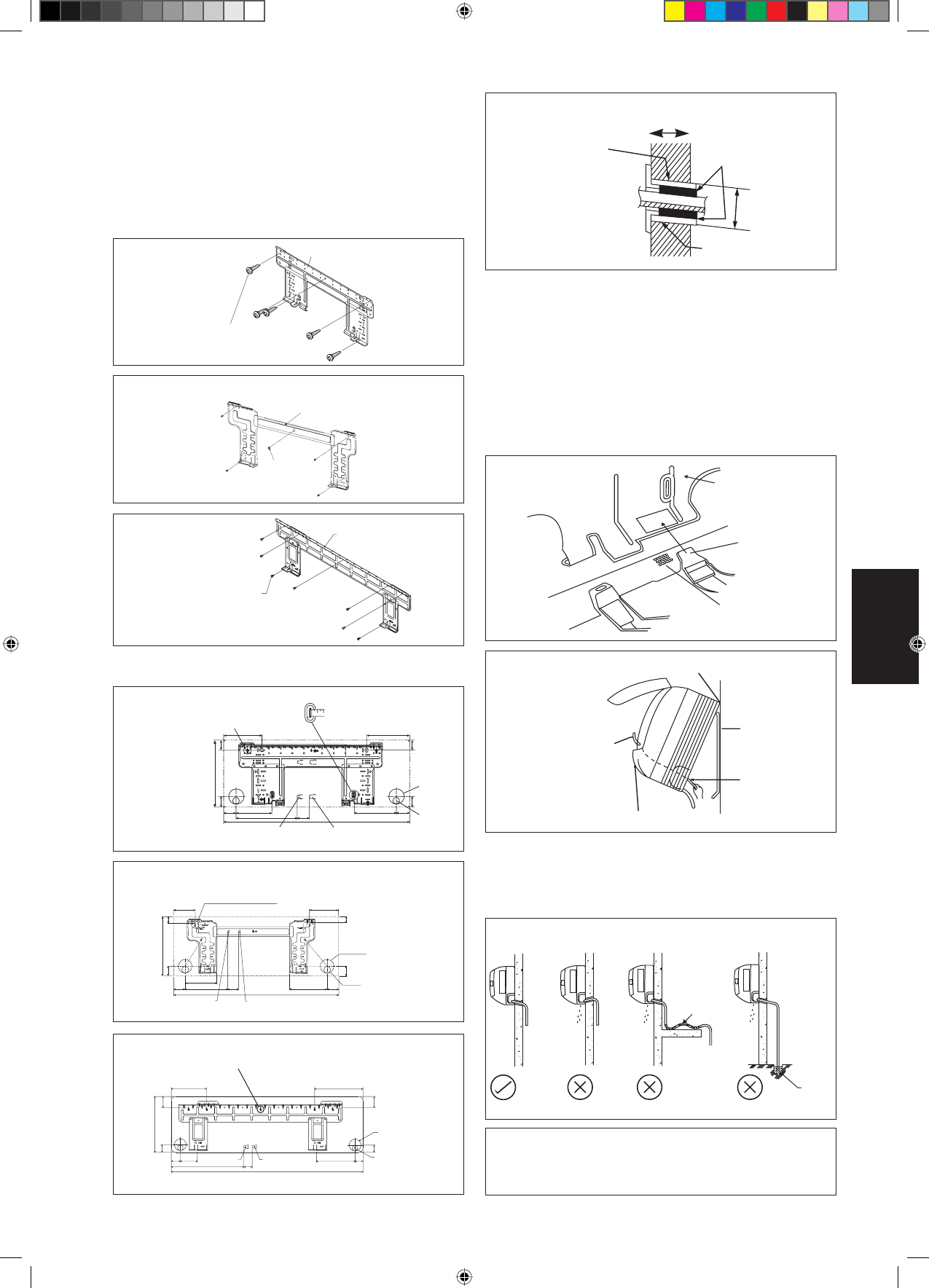

Montage De La Platine Support

S’assurrer que le mur de support soit suffisamment résistant, pour supporter le
poids de l’unité et éviter toutes vibrations. Selon la composition du mur, utiliser
des vis chevilles appropriées pour la fixation de la platine support.
Utilisez l’indicateur de niveau pour le montage horizontal, et fixez-le avec 5 vis
adaptées pour FTXN/FTK 25/35 et 7 vis adaptées pour FTXN/FTK 50/60.
Dans le cas de sortie arrière des tuyauteries, percer le trou Ø 65mm pour les
canalisations à l’aide d’une scie cloche. Le trou aura une légère pente vers
l’unité extérieure (voir figure).

Plaque de montage

Vis de fixation de la plaque de montage

Plaque de montage

Vis de fixation de la plaque de montage

Plaque de montage

Vis de fixation de la
plaque de montage

Point De Retenue Et Dimensions Recommandés Pour
La Platine De Montage

Trou percé dans le
mur à Ø 65mm

Position du tuyau
d’évacuation

Utilisez un mètre à ruban comme indiqué.
Placez l’extrémité du mètre à ruban sur

Ñ

Extrémité du tuyau de gaz

Extrémité du tuyau de liquide

166

184

181,7

55,5

54,5

153,8

263

51,9

800

45,9

42,2

288

42,2

45,9

«

Points de fixation de la plaque de montage recommandés
(5 points en tout)

Extrémité du tuyau de gaz

Extrémité du tuyau de liquide

Trou percé dans le mur à Ø 65mm

Position du tuyau d’évacuation

«

   Points de fixation de la plaque de montage recommandés

(5 points en tout)

104

141

30

46

56

181

800

55

207

52

153

46

30

288

Trou percé dans le
mur à Ø 65mm

190

173

61

310

61

Position du tuyau
d’évacuation

Extrémité du tuyau de gaz

Extrémité du tuyau de liquide

48

45

580

1065

219

40

40

91

45

«

Points de fixation de la plaque de montage recommandés
(7 points en tout)

Toutes les dimensions sont données en mm

Toutes les dimensions sont données en mm

Toutes les dimensions sont données en mm

Évacuation Des Condensats

Le tube d’évacuation des condensats de l’unité devra être, dans la
mesure du possible, dirigé vers la sortie arriere des tuyauteries a
travers le mur de support. Evitez les situations susceptibles de causer
une fuite d’eau.

Mise En Place De L’unite De La Platine Support

Positionner dans un premier temps l’unité intérieure sur la languette
d’accrochage supérieure de support. Pour vous assurer que les
crochets sont correctement installés sur la plaque d’installation,
essayez de les faire légèrement bouger de gauche à droite.

Comment Fixer L’unité Interne

Accrochez les griffes de la structure inférieure à la plaque de
montage.

Comment Démonter L’unité Interne

Soulevez la zone marquée d’un repère (au bas de la grille avant)
pour libérer les griffes.

!

 AVERTISSEMENT

 N’installez pas l’unité, intérieure comme
extérieure, à une altitude supérieure à 2000m.

•

Trou Avec Perceuse En Cône

Plaque de montage

Attache

Châssis inférieur

Repère (à l’arrière)

Grille frontale

FTXN 50/60

FTK 50/60

FTXN 25/35
FTK 25/35

(ALTERNATIVE PLAQUE D'INSTALLATION)

FTXN 25/35

FTK 25/35

FTXN 25/35

FTK 25/35

FTXN 50/60

FTK 50/60

(ALTERNATIVE PLAQUE D'INSTALLATION)

FTXN 25/35

FTK 25/35

5-9

Français
