6-10

L

E

Her Bir Ilave 1m Uzunluk Için Gerekli Ek Soğutucu Dolumu [g]

*

Uygun miktarda ilave soğutucu eklemeyi unutmayın. Bunu yapmamak daha az bir performansa neden olabilir.

Not:

  Dış ünite içine önceden doldurulmuş soğutucu en fazla 7,5m uzunluğunda boru tesisatı içindir.

Dış Mekan Ünitesi

İç mekan ünitesi

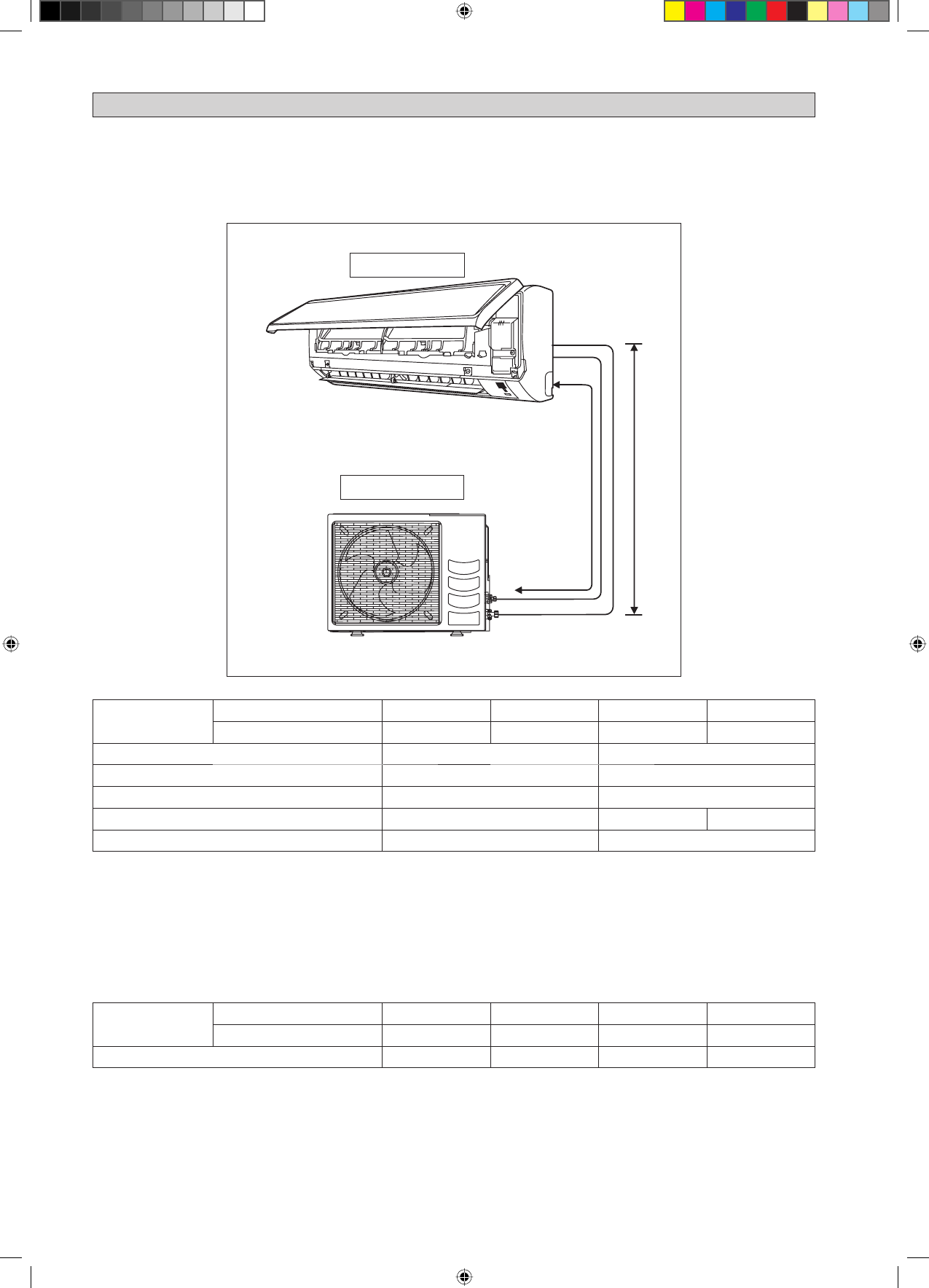

İzin verilen Boru Uzunluğu

Boru çok uzunsa, ünitenin hem kapasitesi hem de güvenilirliği azalacaktır. Kıvrımların sayısı arttıkça, soğutucu sistemin
akımına karşı direnci artar ve böylece soğutma kapasitesi azalır. Sonuçta, kompresör arızalanabilir. Her zaman en kısa rotayı
seçiniz ve aflağıdaki tabloda yer alan önerilere dikkate alınız:

SOĞUTUCU BORULARI

İlave Gaz Şarjı

Dış üniteye önceden soğutucu doldurulmuştur. Boru sistemi uzunluğu 7,5m'den az ise, daha sonra vakum sonra ek bir şarj
gerekli değildir. Boruların uzunluğu 7,5m’den fazlaysa, tabloda gösterildiği gibi ek doldurma değerini kullanın.

Örnek:

Boru uzunluğu 12 metre olan FTXN25 ve RXN25 de ilave boru uzunluğu 4,5 metredir. Bu yüzden,
İlave gaz şarjı = 4,5[m] x 20[g/m]
 =

90,0[g]

Modeller

İç Mekan

(FTXN/FTK)

25

35

50

60

Dış Mekan  (RXN/RK)

25

35

50

60

Min. izin verilen uzunluk (L), m

3

3

Max. izin verilen uzunluk (L), m

20

30

Max. Allowable Elevation (E), m

10

10

Gaz Borusu Boyu, mm/(inç)

9,52 (3/8")

12,70 (1/2")

15,88 (5/8")

Akışkan Borusu Boyu, mm/(inç)

6,35 (1/4")

6,35 (1/4")

Modeller

İç Mekan

(FTXN/FTK)

25

35

50

60

Dış Mekan  (RXN/RK)

25

35

50

60

İlave gaz şarjı [g/m]

20

20

20

20
